- Page 1 Manuel d'utilisation Imprimantes d'étiquettes EOS2 / EOS5 MADE IN GERMANY...
- Page 2 Pour vos questions ou suggestions veuillez vous adresser à cab Produkttechnik GmbH & Co KG. Traduction française Ce document est traduit depuis l'original en langue allemande. cab technologies ne peut être tenue pour responsable pour toute interprétation erronée de sa forme ou de son contenu.
-
Page 3: Table Des Matières
Table des matières Introduction ............................4 Instructions ............................... 4 Usage prévu ............................. 4 Consignes de sécurité ..........................5 Environnement ............................5 Installation .............................. 6 Description de l'imprimante ........................6 Déballer et installer l'imprimante ......................8 Connexion de l'imprimante ........................8 2.3.1 Raccordement au réseau électrique.................... -
Page 4: Introduction
Introduction Instructions Dans cette documentation les informations importantes sont marquées comme décrit ci-après : Danger ! Indique une situation présentant un danger grave et imminent pour la santé ou la vie par une tension électrique dangereuse. Danger ! Indique une situation présentant un niveau de risque élevé qui, si elle n'est pas évitée, entraînera la mort ou des blessures graves. -
Page 5: Consignes De Sécurité
Introduction Consignes de sécurité L'appareil est configuré pour des tensions de 100 à 240 VAC. Il doit être relié à une prise de terre. • • Ne coupler l'appareil qu'avec du matériel équipé de protection basse tension. • Avant de brancher ou débrancher, éteindre tous les appareils concernés (ordinateur, imprimante, accessoires). •... -
Page 6: Installation

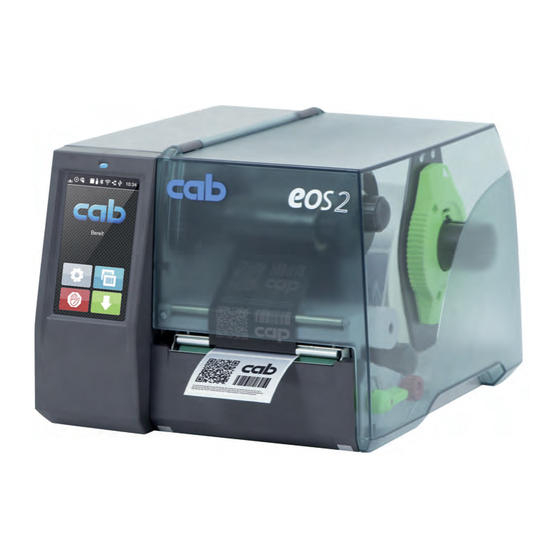

Installation Description de l'imprimante EOS2 EOS5 1 Capot 2 Flasques de maintien 3 Support de rouleau 4 Dérouleur de ruban 5 Enrouleur de ruban 6 Rouleau de déviation 7 Mécanisme d'impression 8 Afficheur tactile Figure 1 Vue d'ensemble... - Page 7 Installation 9 Cellule de détection d'étiquettes 10 Support de tête avec tête d'impression 11 Margeurs 12 Molette de réglage des margeurs 13 Molette pour le réglage de la position de la cellule de détection d'étiquettes 14 Levier de verrouillage de la tête d'impression 15 Arête d'arrachage 16 Rouleau d'impression Figure 2...
-
Page 8: Déballer Et Installer L'imprimante
Installation Déballer et installer l'imprimante Sortir l'imprimante du carton. Vérifier les dommages éventuels subis par l'imprimante lors du transport. Placer l'imprimante sur une surface plane. Retirer les protections de transport en mousse au niveau de la tête d'impression. ... -
Page 9: Afficheur Tactile
Afficheur tactile L'utilisateur peut contrôler le fonctionnement de l'imprimante à l'aide de l'écran tactile, par exemple : • interrompre, continuer ou arrêter des tâches d'impression, • régler les paramètres d'impression, par ex. la température de chauffe de la tête d'impression, la vitesse d'impression, la configuration des interfaces, la langue et l'heure (... - Page 10 Afficheur tactile Dans certaines configurations logicielles ou matérielles, des icônes supplémentaires apparaissent sur l'écran d'accueil : Impression à la demande Impression à la demande Coupe immédiate sans tâche d'impression durant la tâche d'impression lorsqu'un massicot est connecté (accessoire) Figure 5 Boutons optionnels de l'écran d'accueil Déclenchement de l'impression d'une Déclenchement d'une coupe immédiate étiquette de la tâche d'impression en mode...
-
Page 11: Navigation Dans Le Menu
Afficheur tactile Navigation dans le menu Niveau de démarrage Niveau de sélection Niveau de paramètres / fonctions Figure 7 Niveaux de menu Au niveau de démarrage, appuyer sur pour accéder au menu. Choisir un domaine dans le niveau de sélection. Les différents domaines possèdent des sous-structures avec d'autres niveaux de sélection. -
Page 12: Insertion Des Consommables
Insertion des consommables Insertion du rouleau d'étiquettes Figure 9 Insertion du rouleau d'étiquettes 1. Tourner la bague d'arrêt (2) dans le sens inverse des aiguilles d'une montre de sorte que la flèche soit dirigée vers le symbole et débloquer ainsi le margeur (1). 2. -
Page 13: Réglage De La Cellule De Détection D'étiquettes
Insertion des consommables Réglage de la cellule de détection d'étiquettes Information ! Lors de la livraison, le capteur de la cellule de détection d'étiquettes (2) est positionnée au milieu de la matière. Un réglage de la cellule de détection d'étiquettes (1) n'est nécessaire que lors de l'utilisation de certaines matières : •... -
Page 14: Insertion Du Ruban Transfert
Insertion des consommables Insertion du ruban transfert Information ! Ne pas insérer de ruban transfert en cas d'impression thermique directe et enlever éventuellement le ruban déjà introduit. Figure 11 Réglage du flasque de Figure 12 Insertion du ruban transfert positionnement 1. -
Page 15: Réglage Du Défilement Du Ruban Transfert
Insertion des consommables Réglage du défilement du ruban transfert La formation de plis lors du défilement du ruban transfert peut causer des erreurs d'impression. La déviation du ruban transfert (2) peut être adaptée pour éviter la formation de plis. Figure 14 Réglage du défilement du ruban transfert Information ! Le réglage s'effectue de préférence pendant le fonctionnement de l'imprimante. -
Page 16: Fonctionnement De L'impression
La bande d'étiquettes est séparée manuellement après l'impression. L'imprimante est équipée d'une arête d'arrachage. Impression en mode de coupe Un massicot est disponible en tant qu'accessoire pour les imprimantes EOS2 et EOS5. Avec le massicot, les étiquettes ou les supports continus peuvent être coupés automatiquement après impression. -
Page 17: Entretien
Entretien Consignes de nettoyage Danger ! Danger de mort par électrocution ! Débrancher l'imprimante du secteur avant tous travaux de maintenance. L'imprimante n'exige que très peu d'entretien. Le nettoyage régulier de la tête thermique est important. Cela garantit toujours une bonne impression et permet d'éviter toute usure prématurée de la tête d'impression. -
Page 18: 18 6 Entretien
Entretien Nettoyage de la tête d'impression Intervalle de nettoyage : Impression thermique directe - après chaque changement de rouleau d'étiquettes Impression transfert thermique - après chaque changement de rouleau de ruban transfert Des salissures peuvent s'accumuler sur la tête pendant l'impression, qui peuvent influencer la qualité de l'impression, par ex. -
Page 19: Dépannage
Dépannage Affichage des erreurs En cas d'erreur, un message d'erreur apparaît sur l'afficheur : Figure 17 Affichage des erreurs Le traitement de l'erreur dépend de son type 7.2 page 19. Pour poursuivre l'opération, les options suivantes sont disponibles dans le message d'erreur : Répéter La tâche d'impression continue après correction de l'erreur. - Page 20 Dépannage Message d'erreur Cause Solution Déf. codes barres Contenu du code à barres invalide, Corriger le contenu du code à barres. par ex. : caractère alphanumérique dans un code à barres numérique La taille de l'étiquette n'est pas définie Vérifier la programmation. Déf.
-
Page 21: Résolution Des Problèmes
Dépannage Résolution des problèmes Problème Cause Solution Régler le défilement du ruban transfert Le ruban transfert plisse Déviation du ruban transfert non réglée 4.4 page 15 Ruban transfert est trop large Utiliser un ruban transfert qui ne soit que légèrement plus large que l'étiquette. -
Page 22: Étiquettes / Support Continu
Étiquettes / support continu Dimensions étiquettes / support continu Étiquettes Support continu / Gaine thermorétractable Figure 18 Dimensions étiquettes / support continu Repère Désignation Dimensions en mm Largeur des étiquettes 10 - 116 si plusieurs étiquettes de front 5 - 57 Hauteur des étiquettes 5 - 1000 Longueur d'arrachage... -
Page 23: Dimensions
Étiquettes / support continu Dimensions Cellule par transparence & réflexe Tête d'impression Arête d'arrachage Arête de coupe Figure 19 Dimensions Repère Désignation Dimensions en mm Distance ligne d'impression - arête d'arrachage 13,7 Distance ligne d'impression - arête de coupe 20,3 Largeur d'impression 203 dpi 108,0 300 dpi... -
Page 24: Dimensions Pour Marques Au Dos
Étiquettes / support continu Dimensions pour marques au dos Étiquettes avec marques au dos Support continu avec marques au dos Début virtuel de l'étiquette Marquage au dos Figure 20 Dimensions pour marques au dos Repère Désignation Dimensions en mm Distance entre étiquettes >... -
Page 25: Dimensions Pour Perforations
Étiquettes / support continu Dimensions pour perforations Étiquettes avec perforations Support continu avec perforations pour perforations en bordure Épaisseur minimale du support 0,06 mm Figure 21 Dimensions pour perforations Repère Désignation Dimensions en mm Distance entre étiquettes > 2 Distance entre zones à imprimer >... -
Page 26: Certifications
Certifications Remarque concernant la déclaration UE de conformité Les imprimantes EOS2 et EOS5 répondent aux exigences fondamentales en matière de santé et de sécurité des directives européennes : • Directive 2014/35/UE relatives au matériel électrique destiné à être employé dans certaines limites de tension •... -
Page 27: Index
Index Batterie au lithium .......5 Usage prévu ........4 Connexion ..........8 Vue d'ensemble ........6 Déballer ..........8 Dimensions ........23 Dimensions étiquettes ......22 Environnement ........5 Erreurs Affichage ........19 Messages ........19 Solutions ........19 Flasque ..........6 Impression en mode d'arrachage ..16 Informations importantes ....4 Insertion du rouleau d'étiquettes ..12 Insertion du ruban transfert ....14 Installer ..........8 Livraison ..........8... - Page 28 Cette page a intentionnellement été laissée vide.
