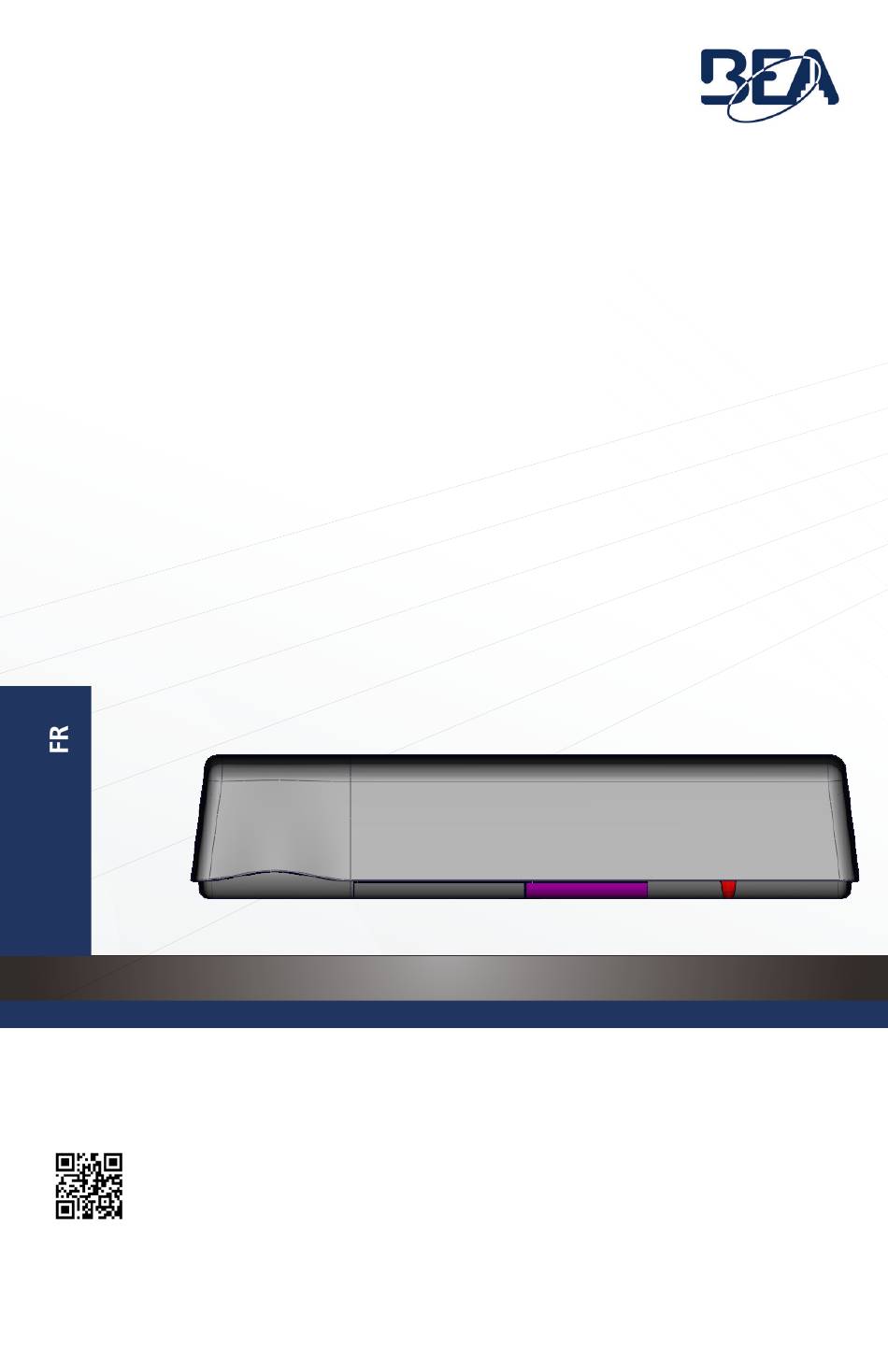

- Page 1 ULTIMO CAPTEUR DE SÉCURITÉ ET D’ACTIVATION POUR Visitez le site Web pour voir les langues dans lesquelles PORTES COULISSANTES AUTOMATIQUES ce document est disponible. 75.0034.02 ULTIMO 20211013 Page 1 sur 16...
- Page 2 IRA émetteur IRA écran ACL [pour usage interne uniquement] bouton de réglage de l’angle du rideau IRA 10. bouton de réglage principal 11. connecteur principal 12. [pour un développement ultérieur] Page 2 sur 16 75.0034.02 ULTIMO 20211013...
- Page 3 3 m (10 pi)/26 AWG Classement de protection IP54 Conformité R&TTE 1999/5/CE; MD 2006/42/CE; LVD 2006/95/CE; ROHS 2 2011/65/UE Les spécifications techniques sont susceptibles de changer sans préavis. Toutes les valeurs sont mesurées dans des conditions spécifiques. 75.0034.02 ULTIMO 20211013 Page 3 sur 16...
- Page 4 être correctement mis uniquement à du personnel un test de fonctionnement effectuées par un personnel à la terre. formé et qualifié. (conformément aux normes non autorisé. ANSI 156.10). Page 4 sur 16 75.0034.02 ULTIMO 20211013...
- Page 5 ACL et assurez-vous que InTestMode est réglé sur ON (Activé). La logique de surveillance est réglée par défaut sur ActiveLow. La logique de surveillance ActiveHigh peut être sélectionnée via InTestLogic dans le menu 3. 75.0034.02 ULTIMO 20211013 Page 5 sur 16...
- Page 6 - Menu Sorties et diagnostic VÉRIFIER UNE VALEUR AU MOYEN DE LA TÉLÉCOMMANDE Appuyez sur le symbole d’un paramètre sur la télécommande pour afficher la valeur enregistrée directement à l’écran ACL. Ne déverrouillez pas au préalable. Page 6 sur 16 75.0034.02 ULTIMO 20211013...
- Page 7 RESTAURATION DES VALEURS D’USINE Réinitialisation Réinitialisation complète partielle Réinitialisation complète = permet de restaurer les valeurs par défaut Réinitialisation partielle = permet de restaurer tous les paramètres à l’exception des sorties et de la surveillance 75.0034.02 ULTIMO 20211013 Page 7 sur 16...
- Page 8 Inclinez l’antenne vers le haut pour ajuster la profondeur vers l’extérieur, et vers le bas pour l’ajuster vers l’intérieur à partir de l’entrée de porte. LARGEUR Accédez au menu 2 de l’écran ACL pour sélectionner le motif de largeur souhaité : lobe large ou lobe étroit. Page 8 sur 16 75.0034.02 ULTIMO 20211013...
- Page 9 1. Activez les quatre spots visibles (appuyez deux fois sur le bouton gris) pour vérifier la position des rideaux IRA. La visibilité dépend des conditions externes. Si les spots ne sont pas visibles, utilisez le Spotfinder pour localiser les rideaux. SEUIL SANS SEUIL 75.0034.02 ULTIMO 20211013 Page 9 sur 16...
- Page 10 ANSI 156.10.N’utilisez pas de SPOTFINDER pour vérifier la largeur du champ de détection IRA. Des réglages supplémentaires sont possibles via l’écran ACL ou la télécommande (voir APERÇU DES RÉGLAGES). Page 10 sur 16 75.0034.02 ULTIMO 20211013...
- Page 11 En présence d’un chevauchement de champ de sécurisation au niveau du seuil de la porte, ULTIMO reste synchronisé durant 2 minutes pendant que la porte se ferme. Si l’activation ne se produit pas pendant 2 minutes, la DEL clignote en blanc pour indiquer que la synchronisation est perdue.
- Page 12 Page 12 sur 16 75.0034.02 ULTIMO 20211013...
- Page 13 75.0034.02 ULTIMO 20211013 Page 13 sur 16...
- Page 14 Page 14 sur 16 75.0034.02 ULTIMO 20211013...
- Page 15 Le capteur voit la porte Si possible, enlevez les objets. ou d’autres objets en mouvement non désirés. Modifiez l’immunité, l’angle ou la dimension du champ du radar. suite du dépannage à la page suivante 75.0034.02 ULTIMO 20211013 Page 15 sur 16...
- Page 16 ATTENTES DE CONFORMITÉ DE L’INSTALLATION/L’ENTRETIEN DE BEA, INC. BEA, Inc., le fabricant du capteur, ne peut pas être tenu pour responsable des installations incorrectes ou des réglages inappropriés du capteur ou de l’appareil; par conséquent, BEA, Inc. ne garantit aucune utilisation du capteur ou de l’appareil en dehors de son usage prévu.
