OPTISWITCH 6600 C
OPTISWITCH 6600 C
OPTISWITCH 6600 C
OPTISWITCH 6600 C

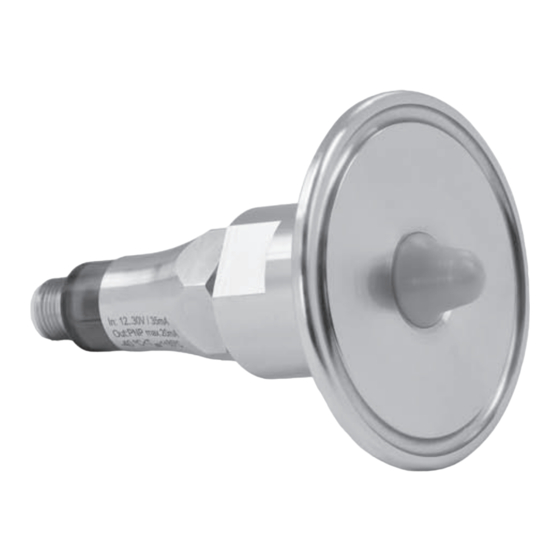

Sonde pour détection de niveau et protection contre la
marche à sec
•
Géométrie de sonde optimisée, nettoyage facile
•
Mesure les produits à constante diélectrique > 1,5
•
Petit et compact
© KROHNE 01/2014 - 4001367403 - TD OPTISWITCH 6600 R03 fr
Notice technique
Notice technique
Notice technique
Notice technique
Publicité
Table des Matières
Manuels Connexes pour KROHNE OPTISWITCH 6600 C
Sommaire des Matières pour KROHNE OPTISWITCH 6600 C
- Page 1 Sonde pour détection de niveau et protection contre la marche à sec • Géométrie de sonde optimisée, nettoyage facile • Mesure les produits à constante diélectrique > 1,5 • Petit et compact © KROHNE 01/2014 - 4001367403 - TD OPTISWITCH 6600 R03 fr...
-
Page 2: Table Des Matières
4.1 Instructions de sécurité ....................11 4.2 Schémas de raccordement électrique................11 5 Informations relatives à la commande 5.1 Code de commande pour OPTISWITCH 6600 C ............. 13 5.2 Code de commande pour raccordement process ............14 6 Notes www.krohne.com... -
Page 3: Caractéristiques Produit
OPTISWITCH 6600 C 1.1 Sonde pour détection de niveau et protection contre la marche à sec L'OPTISWITCH 6600 C OPTISWITCH 6600 C est un détecteur de niveau hygiénique conçu pour la détection du niveau OPTISWITCH 6600 C OPTISWITCH 6600 C de produits liquides ou solides et comme protection contre la marche à... -
Page 4: Options Et Types
Le branchement électrique s'effectue par un câble de 5 m /16,4 ft. Outil de configuration L'outil de configuration raccorde l'OPTISWITCH 6600 C à un ordinateur. Avec un logiciel correspondant, il est possible d'ajuster avec précision le seuil de commutation, de modifier l'hystérésis ou d'ajuster l'atténuation. -
Page 5: Principe De Mesure
CARACTÉRISTIQUES PRODUIT OPTISWITCH 6600 C 1.3 Principe de mesure Un signal haute fréquence est émis par l'extrémité de la sonde et se propage dans le réservoir ou la conduite. Le produit agit comme un condensateur virtuel et forme ensemble avec la bobine dans la tête de sonde un circuit qui génère le signal de seuil de commutation. -
Page 6: Caractéristiques Techniques
CARACTÉRISTIQUES TECHNIQUES OPTISWITCH 6600 C 2.1 Caractéristiques techniques Les données suivantes sont fournies pour les applications générales. Si vous avez une • application spécifique, veuillez contacter votre représentant local. Des informations complémentaires (certificats, outils spéciaux, logiciels,...) et une • documentation produit complète peuvent être téléchargées gratuitement de notre site Internet (centre de téléchargement). - Page 7 CARACTÉRISTIQUES TECHNIQUES OPTISWITCH 6600 C Matériaux Boîtier du capteur Acier inox 1.4404 / 316L Raccordement process Isolation de l'électrode PEEK vierge, conforme FDA Raccordement électrique Connecteur M12 Raccordements process Standard G½ hygiénique, G½ standard, G1 et G½ inversé Autres Pour d'autres raccordements process hygiéniques, par ex. Tri-clamp, 11851, Varivent, consulter le chapitre «...
-
Page 8: Dimensions Et Poids
CARACTÉRISTIQUES TECHNIQUES OPTISWITCH 6600 C 2.2 Dimensions et poids 1 Version G½ standard 2 Version G1 3 Version G½ hygiénique 4 Version G½ inversée Dimensions Poids approximatif sans adaptateur [mm] [pouce] [kg] [lb] Version G Version G½ standard standard Version G... -
Page 9: Températures Limites
CARACTÉRISTIQUES TECHNIQUES OPTISWITCH 6600 C 2.3 Températures limites Figure 2-1: Température du produit par rapport à la température ambiante a : température du produit en [°C] ou [°F] b : température ambiante en [°C] ou [°F] CIP : 130°C / 266°F < 1 heure (T <... -
Page 10: Montage
OPTISWITCH 6600 C 3.1 Fonction de l'appareil L'OPTISWITCH 6600 C est un détecteur de niveau hygiénique conçu pour la détection du niveau de produits liquides ou solides et comme protection contre la marche à sec. L'appareil mesure le niveau de liquides tels que l'eau et la bière tout comme de produits visqueux et colmatants tels que le miel ou le dentifrice. -
Page 11: Raccordement Électrique
RACCORDEMENT ÉLECTRIQUE OPTISWITCH 6600 C 4.1 Instructions de sécurité Toute intervention sur le raccordement électrique ne doit s'effectuer que si l'alimentation est coupée. Observez les caractéristiques de tension indiquées sur la plaque signalétique ! Respectez les règlements nationaux en vigueur pour le montage ! Les appareils utilisés en atmosphère explosible sont soumis à... - Page 12 RACCORDEMENT ÉLECTRIQUE OPTISWITCH 6600 C Normalement ouvert Normalement fermé Normalement ouvert Normalement fermé Connecteur M12 1 : brun ; 2 : blanc ; 3 : bleu ; 4 : noir www.krohne.com 01/2014 - 4001367403 - TD OPTISWITCH 6600 R03 fr...
-
Page 13: Informations Relatives À La Commande
OPTISWITCH 6600 C 5.1 Code de commande pour OPTISWITCH 6600 C VGPA OPTISWITCH 6600 C, conforme à IP67 (équivalent à NEMA4X), boîtier en acier inox - matériaux conformes FDA L'utilisation de raccordements process VGP7 est requise pour des sondes homologuées 3A. -
Page 14: Code De Commande Pour Raccordement Process
INFORMATIONS RELATIVES À LA COMMANDE OPTISWITCH 6600 C 5.2 Code de commande pour raccordement process VGP7 Type de raccordement process Type de raccordement process Type de raccordement process Type de raccordement process Sans Manchon à souder ; HWN 200 Manchon à souder à collerette ; HWN 210 Manchon à... -
Page 15: Notes
NOTES OPTISWITCH 6600 C 01/2014 - 4001367403 - TD OPTISWITCH 6600 R03 fr www.krohne.com... - Page 16 Systèmes de mesure pour pétroliers de haute mer Siège social KROHNE Messtechnik GmbH Ludwig-Krohne-Straße 5 47058 Duisburg (Allemagne) Tél. :+49 203 301 0 Fax:+49 203 301 103 89 info@krohne.com Consultez notre site Internet pour la liste des contacts KROHNE : www.krohne.com...
