OPTISWITCH 6600 C
OPTISWITCH 6600 C
OPTISWITCH 6600 C
OPTISWITCH 6600 C

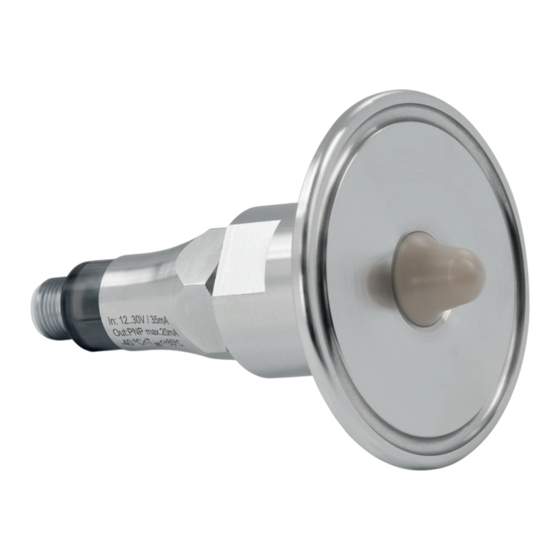

Détecteur de niveau à hyperfréquences pour
applications hygiéniques standard
•
Géométrie de sonde optimisée, nettoyage facile
•
Mesure les produits à constante diélectrique > 1,5
•
Petit et compact
© KROHNE 12/2015 - 4001367404 - TD OPTISWITCH 6600 R04 fr
Notice technique
Notice technique
Notice technique
Notice technique
Publicité
Table des Matières
Manuels Connexes pour KROHNE OPTISWITCH 6600 C
Sommaire des Matières pour KROHNE OPTISWITCH 6600 C
- Page 1 Détecteur de niveau à hyperfréquences pour applications hygiéniques standard • Géométrie de sonde optimisée, nettoyage facile • Mesure les produits à constante diélectrique > 1,5 • Petit et compact © KROHNE 12/2015 - 4001367404 - TD OPTISWITCH 6600 R04 fr...
-
Page 2: Table Des Matières
4.1 Instructions de sécurité ....................12 4.2 Schémas de raccordement électrique................12 5 Informations relatives à la commande 5.1 Code de commande pour OPTISWITCH 6600 C ............. 14 5.2 Code de commande pour raccordement process ............15 www.krohne.com 12/2015 - 4001367404 - TD OPTISWITCH 6600 R04 fr... -
Page 3: Caractéristiques Produit
OPTISWITCH 6600 C 1.1 Sonde pour détection de niveau et protection contre la marche à sec L'OPTISWITCH 6600 C OPTISWITCH 6600 C est un détecteur de niveau hygiénique conçu pour la détection du niveau OPTISWITCH 6600 C OPTISWITCH 6600 C de produits liquides ou solides et comme protection contre la marche à... - Page 4 CARACTÉRISTIQUES PRODUIT OPTISWITCH 6600 C Industries • Agroalimentaire • Pharmacie • Cosmétique Applications typiques • Détection de niveau de moutarde • Protection contre la marche à sec pour crème • Détection de niveau de ketchup www.krohne.com 12/2015 - 4001367404 - TD OPTISWITCH 6600 R04 fr...
-
Page 5: Options Et Types
Le branchement électrique s'effectue par un câble de 5 m /16,4 ft. Outil de configuration L'outil de configuration raccorde l'OPTISWITCH 6600 C à un ordinateur. Avec un logiciel correspondant, il est possible d'ajuster avec précision le seuil de commutation, de modifier l'hystérésis ou d'ajuster l'atténuation. -
Page 6: Principe De Mesure
CARACTÉRISTIQUES PRODUIT OPTISWITCH 6600 C 1.3 Principe de mesure Un signal haute fréquence est émis par l'extrémité de la sonde et se propage dans le réservoir ou la conduite. Le produit agit comme un condensateur virtuel et forme ensemble avec la bobine dans la tête de sonde un circuit qui génère le signal de seuil de commutation. -
Page 7: Caractéristiques Techniques
CARACTÉRISTIQUES TECHNIQUES OPTISWITCH 6600 C 2.1 Caractéristiques techniques Les données suivantes sont fournies pour les applications générales. Si vous avez une • application spécifique, veuillez contacter votre agence de vente locale. Des informations complémentaires (certificats, outils spéciaux, logiciels,...) et une •... - Page 8 CARACTÉRISTIQUES TECHNIQUES OPTISWITCH 6600 C Matériaux Boîtier du capteur Acier inox 1.4404 / 316L Raccordement process Isolation de l'électrode PEEK vierge, conforme FDA Raccordement électrique Connecteur M12 : laiton nickelé Raccordements process Raccord hygiénique G ½; standard G ½; G 1 et à filetage inversé G ½...
-
Page 9: Dimensions Et Poids
CARACTÉRISTIQUES TECHNIQUES OPTISWITCH 6600 C 2.2 Dimensions et poids 1 Version G ½ standard 2 Version G 1 3 Version G ½ hygiénique 4 Version à filetage inversé G½ Dimensions Poids approximatif sans adaptateur [mm] [pouce] [kg] [lb] Version G Version G ½... -
Page 10: Limites De Température
CARACTÉRISTIQUES TECHNIQUES OPTISWITCH 6600 C 2.3 Limites de température Figure 2-1: Température du produit par rapport à la température ambiante a : température du produit en [°C] ou [°F] b : température ambiante en [°C] ou [°F] CIP : +130°C / +266°F < 1 heure (T <... -
Page 11: Montage
OPTISWITCH 6600 C 3.1 Utilisation prévue L'OPTISWITCH 6600 C est un détecteur de niveau conçu pour la détection du niveau de produits liquides ou solides et comme protection contre la marche à sec. L'appareil mesure le niveau de liquides tels que l'eau et la bière tout comme de produits visqueux et colmatants tels que le miel ou le dentifrice. -
Page 12: Raccordement Électrique
RACCORDEMENT ÉLECTRIQUE OPTISWITCH 6600 C 4.1 Instructions de sécurité Toute intervention sur le raccordement électrique ne doit s'effectuer que si l'alimentation est coupée. Observez les caractéristiques de tension indiquées sur la plaque signalétique ! Respectez les règlements nationaux en vigueur pour le montage ! Les appareils utilisés en atmosphère explosible sont soumis à... - Page 13 RACCORDEMENT ÉLECTRIQUE OPTISWITCH 6600 C Normalement ouvert Normalement fermé Normalement ouvert Normalement fermé Connecteur M12 1 : brun ; 2 : blanc ; 3 : bleu ; 4 : noir 12/2015 - 4001367404 - TD OPTISWITCH 6600 R04 fr www.krohne.com...
-
Page 14: Informations Relatives À La Commande
OPTISWITCH 6600 C 5.1 Code de commande pour OPTISWITCH 6600 C VGPA OPTISWITCH 6600 C, conforme à IP67 (équivalent à NEMA 4X), boîtier en acier inox – matériaux conformes FDA L'utilisation de raccordements process VGP7 est exigée pour des sondes homologuées 3A. -
Page 15: Code De Commande Pour Raccordement Process
INFORMATIONS RELATIVES À LA COMMANDE OPTISWITCH 6600 C 5.2 Code de commande pour raccordement process VGP7 Type de raccordement process Type de raccordement process Type de raccordement process Type de raccordement process Sans Manchon à souder ; HWN 200 Manchon à souder à collerette ; HWN 210 Manchon à... - Page 16 Analyse de process • Services Siège social KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 47058 Duisburg (Allemagne) Tél. : +49 203 301 0 Fax : +49 203 301 10389 info@krohne.com Consultez notre site Internet pour la liste des contacts KROHNE : www.krohne.com...
