OPTISONIC 6300 P
OPTISONIC 6300 P
OPTISONIC 6300 P
OPTISONIC 6300 P

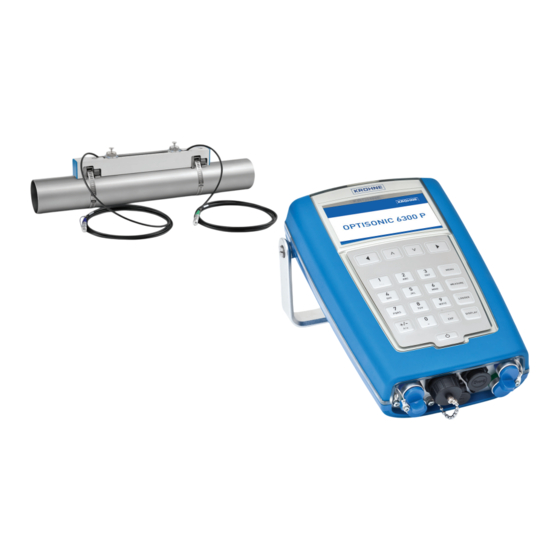

Débitmètre à ultrasons portable pour montage externe
•
Programmation conviviale avec affichage graphique couleurs et clavier intégral
•
Transmission rapide et facile des données enregistrées à un PC via interface USB
•
Capteurs : robustes, montage rapide, grande performance
© KROHNE 03/2013 - 4000968803 - TD OPTISONIC 6300 P R03 fr
Notice technique
Notice technique
Notice technique
Notice technique

Publicité

Table des Matières
loading

Manuels Connexes pour KROHNE OPTISONIC 6300 P

Sommaire des Matières pour KROHNE OPTISONIC 6300 P

  • Page 1 Programmation conviviale avec affichage graphique couleurs et clavier intégral • Transmission rapide et facile des données enregistrées à un PC via interface USB • Capteurs : robustes, montage rapide, grande performance © KROHNE 03/2013 - 4000968803 - TD OPTISONIC 6300 P R03 fr...

  • Page 2: Table Des Matières

    3.2 Déterminer un emplacement et les données de conduite ..........19 4 Raccordement électrique 4.1 Safety instructions......................23 4.2 Alimentation ........................23 4.3 Câble signal ........................24 4.4 Schémas de raccordement .................... 25 5 Formulaire de demande 6 Notes www.krohne.com 03/2013 - 4000968803 - TD OPTISONIC 6300 P R03 fr...

  • Page 3: Caractéristiques Produit

    à la précision et à la fiabilité éprouvées de la technologie à ultrasons de KROHNE. Il suffit de fixer l'unité de capteur sur la conduite et de raccorder l'unité de traitement pour pouvoir lire les résultats de mesure. L'utilisation de l'appareil pour enregistrer des données est tout aussi facile.
  • Page 4 • Contrôle pour débitmètres montés en ligne • Contrôle de la performance de pompes • Remplacement provisoire pour débitmètres défectueux • Dépannage en cas de problèmes généraux de débit www.krohne.com 03/2013 - 4000968803 - TD OPTISONIC 6300 P R03 fr...

  • Page 5: Types

    Il se compose d'un ou de deux capteurs de mesure Clamp On et d'un convertisseur de mesure électronique portable. Le débitmètre OPTISONIC 6300 P est fourni comme unité complète et prête au service, dans une mallette robuste sur roulettes.
  • Page 6 Pour programmer la mesure de débit, il est nécessaire de connaître l'épaisseur de paroi du tube. A cet effet, il est possible de commander l'OPTISONIC 6300 P avec une jauge d'épaisseur de tube. www.krohne.com 03/2013 - 4000968803 - TD OPTISONIC 6300 P R03 fr...

  • Page 7: Principe De Mesure

    2 Sonde B 3 Vitesse d'écoulement 4 Temps de transit de la sonde A à la sonde B 5 Temps de transit de la sonde B à la sonde A 03/2013 - 4000968803 - TD OPTISONIC 6300 P R03 fr www.krohne.com...

  • Page 8: Caractéristiques Techniques

    4 totalisateurs internes à 8 caractères maxi, pour la totalisation de volume, d'énergie et/ou de masse. 1x port hôte (le PC peut utiliser l'OPTISONIC 6300 P comme appareil d'informations amovible) 1x esclave (le convertisseur peut écrire sur une carte mémoire) Auto-diagnostics Vérification, fonctions diagnostiques intégrées : débitmètre, process,...

  • Page 9: Précision De Mesure

    ±1% de la valeur mesurée pour DN≥50 mm / 2" et v > 0,5 m/s / 1,5 ft/s ±3% de la valeur mesurée pour DN<50 mm / 2" et v > 0,5 m/s / 1,5 ft/s Répétabilité <±0,2% 03/2013 - 4000968803 - TD OPTISONIC 6300 P R03 fr www.krohne.com...

  • Page 10: Matériaux

    Pour plus d'informations se référer à à la page 15. Matériaux Sonde Aluminium anodisé (rail) Convertisseur de mesure Polyamide PA12, avec revêtement TPE au toucher agréable sur les faces latérales Mallette à roulettes Polypropylène www.krohne.com 03/2013 - 4000968803 - TD OPTISONIC 6300 P R03 fr...

  • Page 11: Raccordements Électriques

    En option : entrée de température : En option : entrée de température : Fonction : entrée de température par 2 sondes de température KROHNE TSR-W 30 pour montage externe sur la conduite, uniquement en association avec le boîtier de raccordement d'E/S à transmetteurs de température intégrés.
  • Page 12 = 1,5 V à I ≤ 1 mA 0, maxi = 2,5 V à I ≤ 10 mA 0, maxi = 5,0 V à I ≤ 20 mA 0, maxi www.krohne.com 03/2013 - 4000968803 - TD OPTISONIC 6300 P R03 fr...
  • Page 13 Non HART ≤ 32 V CC Passive I ≤ 22 mA = 26 mA (limité électroniquement) maxi = 5 V à I ≤ 22 mA 0, maxi ® Non HART 03/2013 - 4000968803 - TD OPTISONIC 6300 P R03 fr www.krohne.com...

  • Page 14: Homologations Et Certifications

    Mallette à roulettes : IP 67 / NEMA 6 Adaptateur d'alimentation : IP 40 / NEMA 1 Résistance aux chocs du Norme CEI 60068-2-27 capteur Résistance aux vibrations du Norme CEI 60068-2-64 capteur www.krohne.com 03/2013 - 4000968803 - TD OPTISONIC 6300 P R03 fr...

  • Page 15: Dimensions Et Poids

    Dimensions [mm] Poids approx. [kg] 39,2 1 avec sondes / câble, sans collier de serrage Dimensions [pouces] Poids approx. [lb] 16,0 1 avec sondes / câble, sans collier de serrage 03/2013 - 4000968803 - TD OPTISONIC 6300 P R03 fr www.krohne.com...

  • Page 16: Convertisseur De Mesure

    OPTISONIC 6300 P 2.2.2 Convertisseur de mesure DISPLAY LOGGER PQRS WXYZ MENU Dimensions du convertisseur de mesure UFC 300P Dimensions [mm] Poids approx. [kg] Dimensions [pouce] Poids approx. [lb] 11,4 www.krohne.com 03/2013 - 4000968803 - TD OPTISONIC 6300 P R03 fr...

  • Page 17: Boîtier De Raccordement D'e/S

    CARACTÉRISTIQUES TECHNIQUES OPTISONIC 6300 P 2.2.3 Boîtier de raccordement d'E/S Dimensions du boîtier de raccordement d'E/S Dimensions [mm] Poids approx. [kg] 112,5 84,6 41,3 Dimensions [pouce] Poids approx. [lb] 0,44 03/2013 - 4000968803 - TD OPTISONIC 6300 P R03 fr www.krohne.com...

  • Page 18: Mallette À Roulettes

    CARACTÉRISTIQUES TECHNIQUES OPTISONIC 6300 P 2.2.4 Mallette à roulettes Dimensions de la mallette à roulettes Dimensions [mm] Poids approx. [kg] Dimensions [pouces] Poids approx. [lb] 22,2 14,7 13,7 www.krohne.com 03/2013 - 4000968803 - TD OPTISONIC 6300 P R03 fr...

  • Page 19: Montage

    à titre de comparaison avec d'autres appareils de mesure. En cas de défaillance d'un appareil de mesure en ligne, l'OPTISONIC 6300 P peut être la solution idéale pour obtenir rapidement les informations de débit requises.

  • Page 20: Conduites Verticales

    Veiller à ce que la conduite soit toujours entièrement remplie. Il est possible de mesurer dans le sens d'écoulement ascendant et descendant. Figure 3-3: Le montage sur des conduites verticales est possible www.krohne.com 03/2013 - 4000968803 - TD OPTISONIC 6300 P R03 fr...
  • Page 21 Toujours monter les vannes d'isolement et dispositifs de régulation en aval du capteur afin d'éviter toute cavitation ou perturbation de l'écoulement Figure 3-6: Emplacement de la vanne de régulation 03/2013 - 4000968803 - TD OPTISONIC 6300 P R03 fr www.krohne.com...
  • Page 22 • Déterminer le matériau de la conduite. • Si la conduite possède un revêtement, déterminer le matériau et l'épaisseur du revêtement. www.krohne.com 03/2013 - 4000968803 - TD OPTISONIC 6300 P R03 fr...

  • Page 23: Raccordement Électrique

    Brancher le connecteur du chargeur fourni au connecteur 1. Brancher ensuite le connecteur d'alimentation au secteur. L'indicateur de niveau de la batterie sera précis après une première décharge complète suivie immédiatement d'une recharge complète de la batterie. 03/2013 - 4000968803 - TD OPTISONIC 6300 P R03 fr www.krohne.com...

  • Page 24: Câble Signal

    2 Connecteur pour transducteur « INFÉRIEUR » (vert) Ce convertisseur de mesure permet de mesurer simultanément deux faisceaux. Utiliser la paire de connecteurs gauche pour le faisceau 1 et la paire droite pour le faisceau 2. www.krohne.com 03/2013 - 4000968803 - TD OPTISONIC 6300 P R03 fr...

  • Page 25: Schémas De Raccordement

    Totalisateur électronique ou électromagnétique En cas de fréquences supérieures à 100 Hz, utiliser des câbles blindés pour le raccordement des totalisateurs. résistance interne du totalisateur Interrupteur, contact NO ou similaire 03/2013 - 4000968803 - TD OPTISONIC 6300 P R03 fr www.krohne.com...
  • Page 26 • U • I ≤ 22 mA ≥ 1,8 V • U ≤ (U • R ) / I maxi • Pas isolée galvaniquement. Figure 4-3: Sortie courant passive I www.krohne.com 03/2013 - 4000968803 - TD OPTISONIC 6300 P R03 fr...

  • Page 27: Sortie Impulsions / Fréquence

    : = 13,5 V à I ≤ 1 mA 0,nom = 12,5 V à I ≤ 10 mA 0,nom = 9,0 V à I ≤ 20 mA 0,nom 03/2013 - 4000968803 - TD OPTISONIC 6300 P R03 fr www.krohne.com...
  • Page 28 • Le calcul de la résistance de charge minimum R s'effectue comme suit : L, mini = (U ) / I L, mini maxi Figure 4-4: Sortie impulsion / fréquence active P www.krohne.com 03/2013 - 4000968803 - TD OPTISONIC 6300 P R03 fr...

  • Page 29: Sortie De Signalisation D'état

    = 2 V à I ≤ 100 mA 0, maxi • La sortie est ouverte à l'état hors tension de l'appareil. Figure 4-5: Sortie d'état passive / détecteur de seuil passif S 03/2013 - 4000968803 - TD OPTISONIC 6300 P R03 fr www.krohne.com...
  • Page 30 • X identifie la borne de raccordement A ou B, selon la version de convertisseur de mesure. Figure 4-6: Entré courant active IIn 1 Signal 2 Transmetteur 2 fils (par ex. température) www.krohne.com 03/2013 - 4000968803 - TD OPTISONIC 6300 P R03 fr...

  • Page 31: Formulaire De Demande

    Pourcentage des inclusions de gaz (volume) : Pourcentage de particules solides (volume) : Présence d'émulsion (par ex. huile / eau) : Pourcentage d'émulsion produit A : Pourcentage d'émulsion produit B : 03/2013 - 4000968803 - TD OPTISONIC 6300 P R03 fr www.krohne.com...

  • Page 32: Conditions Ambiantes

    Sortie analogique (4-20 mA) Impulsions (spécifier la largeur d'impulsion mini, valeur d'impulsion) : Protocole numérique : Options : Convertisseur de mesure séparé : spécifier la longueur de câble : Accessoires www.krohne.com 03/2013 - 4000968803 - TD OPTISONIC 6300 P R03 fr...

  • Page 33: Notes

    NOTES OPTISONIC 6300 P 03/2013 - 4000968803 - TD OPTISONIC 6300 P R03 fr www.krohne.com...
  • Page 34 NOTES OPTISONIC 6300 P www.krohne.com 03/2013 - 4000968803 - TD OPTISONIC 6300 P R03 fr...
  • Page 35 NOTES OPTISONIC 6300 P 03/2013 - 4000968803 - TD OPTISONIC 6300 P R03 fr www.krohne.com...
  • Page 36 Systèmes de mesure pour pétroliers de haute mer Siège social KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 D-47058 Duisburg (Allemagne) Tél. :+49 (0)203 301 0 Fax:+49 (0)203 301 10389 info@krohne.de Consultez notre site Internet pour la liste des contacts KROHNE : www.krohne.com...
