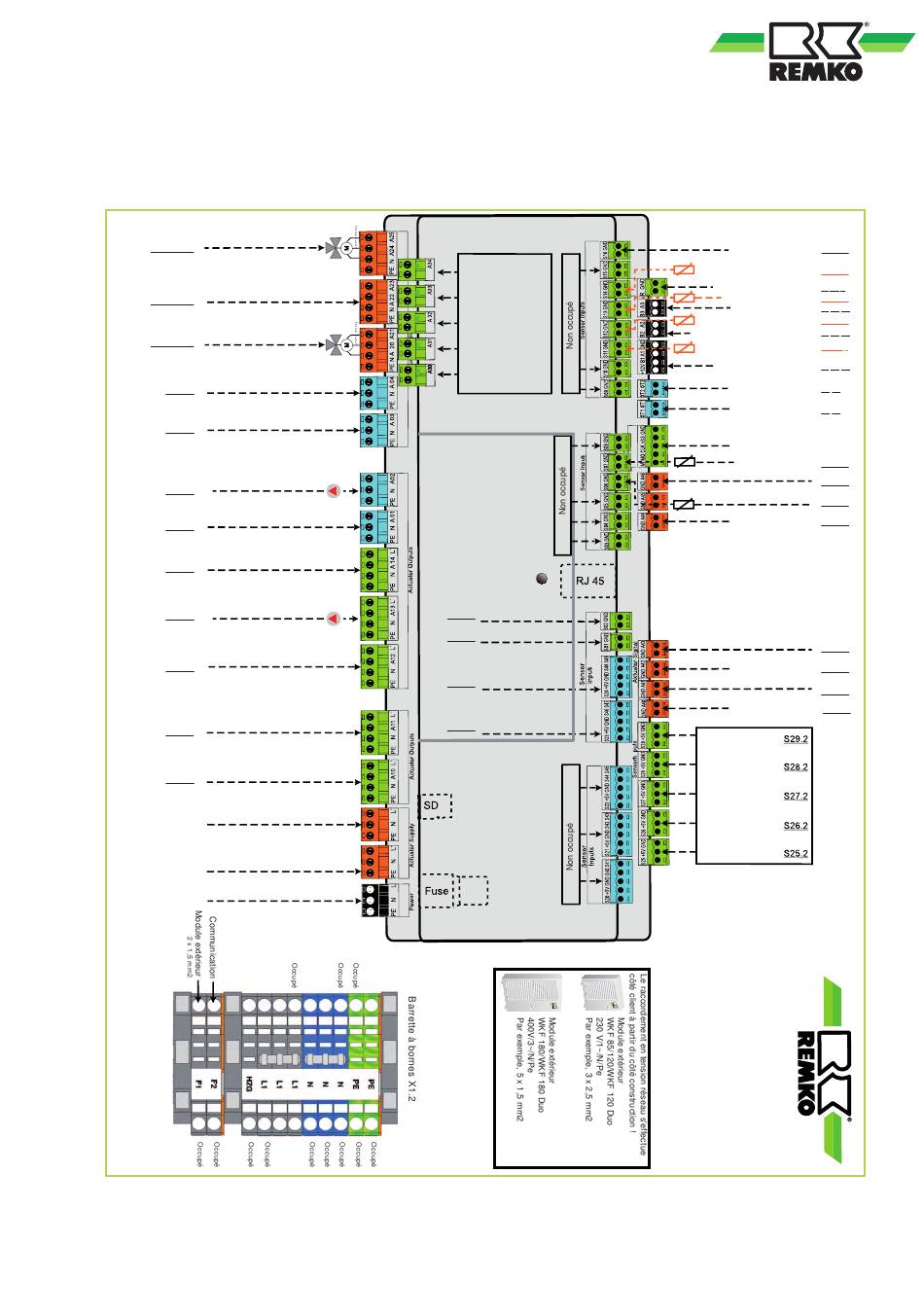

6.3 Montage électrique - Module I/0 - 02
Utiliser une section transversale de conduite adaptée au câble de raccordement fourni !
Poser séparément les lignes de charge et les lignes de mesure !
4. Circuit de chauffe mixte
A24/25.2
Mélangeur 230 V
Non occupé
A22/23.2
3. Circuit de chauffe mixte
A20/21.2
Mélangeur 230 V
Non occupé
A04.2
Non occupé
A03.2
Pompe 230 V
A02.2
3. Circuit de chauffe mixte
Non occupé
A01.2
Non occupé
A14.2
Pompe 230 V
A13.2
4. Circuit de chauffe mixte
Non occupé
A12.2
Non occupé
A11.2
Non occupé
A10.2
Tension continue 230 V
P.ex. : Surveillance du point de rosée
Alimentation en tension
Pompe interne - Module intérieur
Alimentation en tension du module E/S
Sans potentiel
A34.2 sans
fonction
A33.2 sans
fonction
A32.2 sans
fonction
A31.2 sans
fonction
A30.2 sans
fonction
SMT I/0 02
S02.2
Non occupé
S01.2
Non occupé
Débit volumique TP
S24.2
(thermopompe)
S23.2
Non occupé
Non occupé
S16.2
4. Circuit de chauffe mixte - Retour
S14.2
Résistance de codage
RC.2
Entrée thermopompe
S13.2
Non occupé
B3/A3
3. Entrée circuit de chauffe
S12.2
B2/A2
Communication Com-Kit 2
S11.2
3. Circuit de chauffe mixte - Retour
Communication E/S 1
B1/A1
Non occupé
OT2
Non occupé
OT1
Non occupé
Frigorigène
S07.2
Pompe 0-10 V
A46.2
4. Circuit de chauffe
4. Entrée circuit de chauffe
S06.2
Non occupé
A44.2
Pompe 0-10 V interne
A43.2
Module intérieur
A42.2
Non occupé
Pompe 0-10 V
A41.2
3. Circuit de chauffe
Non occupé
A40.2
Non occupé
Non occupé
Non occupé
Non occupé
Non occupé
