Cerabar M PROFIBUS-PA
2 Installation
Ce chapitre décrit :
• le montage mécanique du Cerabar M avec et sans séparateur
• le raccordement électrique.
2.1 Instructions de montage pour PMC 41, PMC 45, PMP 41 et
PMP 45
Le Cerabar M sans séparateur est monté d'après les mêmes règles que pour un
manomètre. Nous recommandons l'utilisation de robinets d'isolement et de siphons.
L'implantation dépend de l'application.
• Mesure de gaz :
Montage du robinet d'isolement au-dessus du piquage.
• Mesure de vapeur :
Montage avec siphon au-dessous du piquage.
Le siphon réduit la température avant la membrane à pratiquement la température
ambiante. Le siphon doit être rempli d'eau avant la mise en service.
Endress+Hauser
BA222Y07

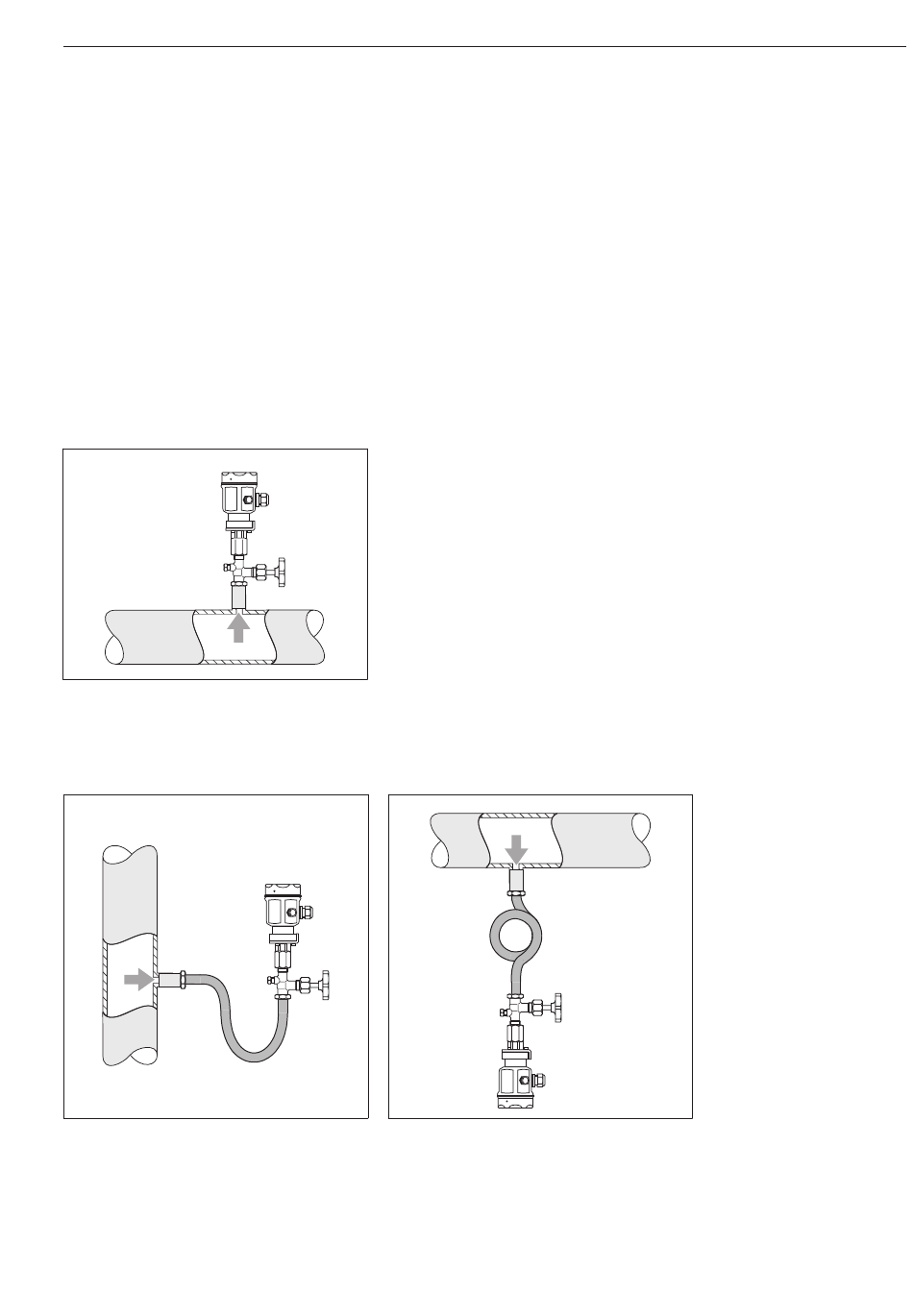

Fig. 2.1
Montage sur le robinet
d'isolement pour la mesure de
gaz
BA222Y08
2 Installation
PMC 41, PMC 45,
PMP 41, PMP 45
sans séparateur
Fig. 2.2
à gauche :
Montage avec siphon en forme
de U pour la mesure de vapeurs
à droite :
Montage avec siphon
cor de chasse pour la mesure de
BA222Y09
vapeurs
9
