6 Procédure d'alignement
L'alignement entre émetteur et récepteur est indispensable au bon fonctionnement de l'AOPD. Un bon alignement
évite que les sorties ne deviennent instables en raison de poussières ou de vibrations.
L'alignement est parfait lorsque les axes optiques des premier et dernier faisceaux de l'émetteur coïncident avec les
axes optiques des éléments correspondants du récepteur.
Le faisceau utilisé pour synchroniser les deux unités est celui qui est le plus proche du connecteur. Le premier
faisceau (FIRST) est l'optique associée à ce faisceau et le dernier faisceau (LAST) est l'optique associée au dernier
faisceau en partant du premier faisceau (FIRST).

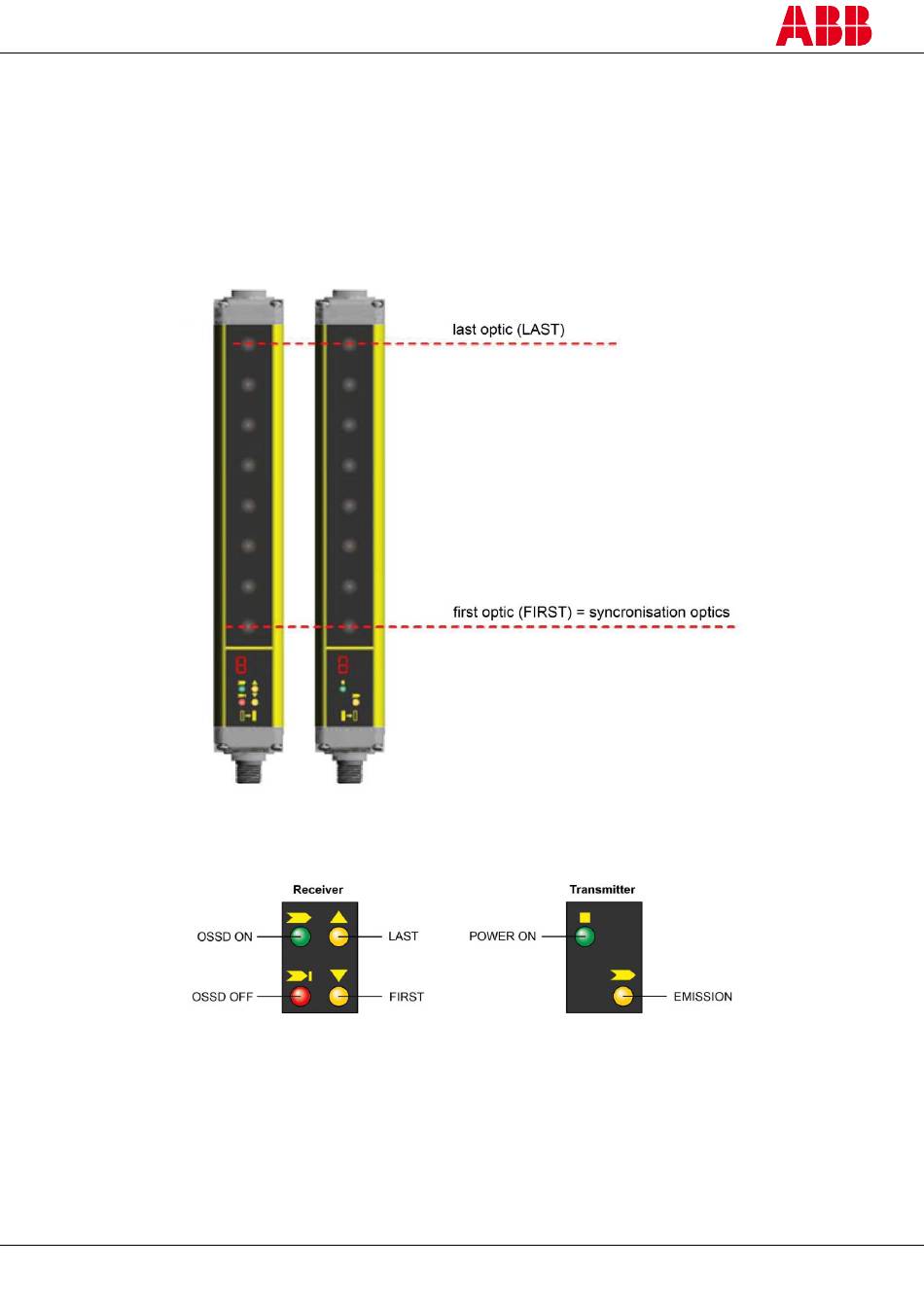

Figure 23 – Premier (FIRST) et dernier (LAST) faisceaux
Il importe de bien comprendre les symboles figurant sur l'afficheur. Leur interprétation est aisée quelle que soit
l'orientation de l'AOPD.
Figure 24 – Afficheurs du récepteur (receiver) et de l'émetteur (transmitter)
L'installation standard décrite ci-après correspond à l'illustration indiquée à la Figure 23, à savoir avec les connecteurs
vers le bas.
