ABB REG 670 Manuel De L'opérateur
  1. Manuels
  2. Marques
  3. ABB Manuels
  4. Dispositifs de protection
  5. REG670
  6. Manuel de l'opérateur
ABB REG 670 Manuel De L'opérateur

ABB REG 670 Manuel De L'opérateur

Masquer les pouces Voir aussi pour REG 670:

Publicité

Liens rapides

Télécharger ce manuel
Manuel de l'opérateur

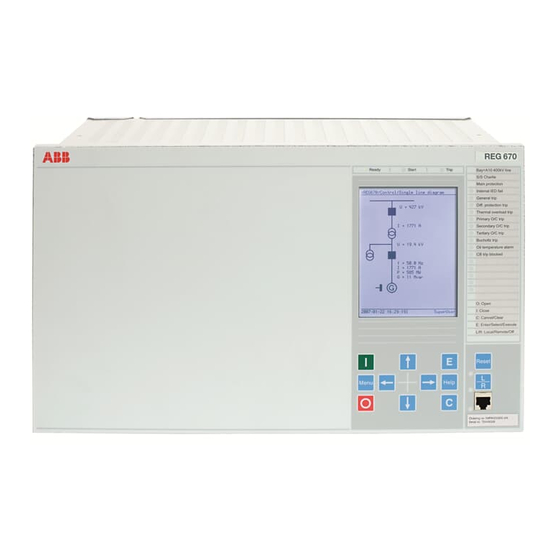

Protection d'alternateur
REG 670

Publicité

loading

Manuels Connexes pour ABB REG 670

Sommaire des Matières pour ABB REG 670

  • Page 1 Manuel de l’opérateur Protection d'alternateur REG 670...
  • Page 3 Identifiant document: 1MRK502014-UFR Publication: December 2008 Révision: B Version du produit: 1.1 © Copyright 2007 ABB. Tous droits réservés...
  • Page 4 VIGUEUR. EN CONSEQUENCE, IL N'EST PAS EXCLU QUE DES DIFFERENCES SUBSISTENT ENTRE LE PRODUIT MATERIEL/ LOGICIEL ET LES INFORMATIONS FOURNIES DANS LE PRESENT DOCUMENT. Fabricant : ABB AB Systèmes d'automation pour postes électriques SE-721 59 Västerås Suède Téléphone : +46 (0) 21 34 20 00 Facsimile : +46 (0) 21 14 69 18 www.abb.com/substationautomation...
  • Page 5 Ecran d'installation et d'essai de l'interface homme-machine..23 Comment naviguer................24 Lire....................24 Modifier ..................24 Contrôle-Commande..............25 Section 5 Compréhension de l'arborescence de l'interface Homme Machine............27 Présentation..................27 Arborescence de menu pour REG 670........27 Section 6 Lire les valeurs mesurées..........29 Présentation..................29 REG 670 Manuel de l’opérateur...
  • Page 6 Lancement manuel d'un rapport de perturbographie......36 Section 9 Lire et changer les réglages...........37 Heure système et synchronisation...........37 Heure système................37 Synchronisation de l'horloge............37 Présentation................37 TimeSynch................37 TimeSynchBIN...............38 TimeSynchSNTP..............38 TimeSynchDSTBegin.............38 TimeSynchDSTEnd..............38 Fuseau horaire...............38 TimeSynch IRIG-B..............38 Réglages généraux................38 Réseau électrique................39 Présentation................39 REG 670 Manuel de l’opérateur...
  • Page 7 Contrôle d'un appareillage de coupure (CSWI)......46 Disjoncteur (XCBR)..............46 Sectionneur (XSWI)..............46 Commutateur local/à distance..........46 Ordres de commande..............47 Commande unique..............47 Commutateur rotatif intelligent (GGIO)........47 Mini sélecteur (GGIO)............47 Surveillance.................47 Présentation................47 Mesures (MMXU)..............47 Phaseurs de courant..............47 Phaseurs de tension...............48 Composantes symétriques du courant (MSQI)......48 REG 670 Manuel de l’opérateur...
  • Page 8 (PTOC, 51/67)..............53 Protection instantanée à maximum de courant résiduel (PIOC, 50N)................53 Protection à maximum de courant résiduel à quatre seuils (PTOC, 51N/67N)..............54 Protection contre les surcharges thermiques, deux constantes de temps (PTTR, 49) ..........54 REG 670 Manuel de l’opérateur...
  • Page 9 Contrôle du synchronisme et de la mise sous tension (RSYN, 25)................58 Commutateur rotatif intelligent (GGIO)........58 Logique..................58 Présentation................58 Logique de déclenchement (PTRC, 94).........59 Logique pour matrice de déclenchement (GGIO, 94X)94..................59 Porte logique................59 Logique SR avec mémoire.............59 Réglage temporisation logique..........59 REG 670 Manuel de l’opérateur...
  • Page 10 Affichage des valeurs de la protection différentielle....67 Protection différentielle d'alternateur (PDIF, 87G)....68 Protection différentielle de transformateur, deux enroulements (PDIF, 87T) .............68 Protection différentielle de transformateur, trois enroulements (PDIF, 87T) .............68 Protection différentielle de défaut à la terre, basse impédance (PDIF, 87N)............68 REG 670 Manuel de l’opérateur...
  • Page 11 Protection à maximum de fréquence (PTOF, 81)....72 Protection à gradient de fréquence (PFRC, 81).....72 Protection à multi objets..............73 Protection générale de courant et de tension (PGPF)...73 Surveillance du système secondaire...........73 Surveillance du circuit de courant (RDIF).......73 REG 670 Manuel de l’opérateur...
  • Page 12 Logique de déclenchement (PTRC, 94).........78 Compteur d'événements............78 Logique pour matrice de déclenchement (GGIO, 94X)..78 Porte logique................78 Logique SR avec mémoire.............78 Réglage temporisation logique..........79 Conversion booléenne 16 à nombre entier ......79 Conversion d'un nombre entier en valeur booléenne 16..79 REG 670 Manuel de l’opérateur...
  • Page 13 Remise à zéro des compteurs.............90 Disjoncteur................90 Sectionneur................90 Remise à zéro des compteurs d'impulsions......90 Fonction de calcul de l'énergie et traitement de la consommation (MMTR) ............90 Compteurs LDCM..............90 Remise à zéro des fonctions de température......90 Section 14 Autorisation d'accès............93 REG 670 Manuel de l’opérateur...
  • Page 14 Table des matières Présentation..................93 Connexion ou déconnexion............93 Traitement de l'autorisation d'accès dans le terminal intelligent..................94 Section 15 Glossaire................95 Glossaire..................95 REG 670 Manuel de l’opérateur...
  • Page 15 Les chapitres suivent l'ordre chronologique (indiqué par les numéros de chapitre/section) dans lequel le terminal de protection doit être installé et mis en service. REG 670 Manuel de l’opérateur...
  • Page 16 • Le chapitre "Tester l'IED" décrit les essais applicables au terminal intelligent. • Le chapitre “Piloter et surveiller la travée" décrit comment utiliser le schéma unifilaire pour ouvrir et fermer les appareillages de coupure primaires. REG 670 Manuel de l’opérateur...
  • Page 17 Le manuel contient des termes et des expressions utilisés communément pour décrire le type d'équipement. 1.1.4 Références Références pour REG 670 N° d'identification Manuel de l'opérateur 1MRK 502 014-UEN Manuel d'installation et de mise en service 1MRK 502 015-UEN Manuel de référence technique...
  • Page 18 Section 1 1MRK502014-UFR B Introduction 1.1.5 Notes de révision Révision Description Aucune fonction ajoutée. Changements mineurs apportés au contenu sur base des rapports de problème. REG 670 Manuel de l’opérateur...
  • Page 19 Toujours éviter de toucher les circuits lorsque le capot de protection est retiré. L'appareil contient des circuits électroniques qui risquent d'être endommagés en cas de décharges électrostatiques (ESD). Les circuits électroniques présentent également une haute tension mortelle pour les hommes. REG 670 Manuel de l’opérateur...
  • Page 20 Section 2 1MRK502014-UFR B Informations relatives à la sécurité REG 670 Manuel de l’opérateur...
  • Page 21 à l'appareillage protégé, en particulier si un court-circuit n'est pas éliminé correctement. Identifier l'IED Pour identifier l'IED, ouvrir le menu Diagnostic. L'identité du terminal et d'autres informations se trouvent sous : Diagnostic/Etat IED/Identifiants du produit REG 670 Manuel de l’opérateur...
  • Page 22 Section 3 1MRK502014-UFR B Présentation Le type d'IED, sa fonction principale, son numéro de série, son numéro de commande et sa date de fabrication sont indiqués ici. REG 670 Manuel de l’opérateur...
  • Page 23 En ce qui concerne la configuration, le concepteur peut ajouter des fonctions qui signalent des événements auxquels l'opérateur doit faire attention. IEC05000121 V1 FR Figure 1: Boîtiers 1/2 x 19” et 1/1 x 19” avec écran LCD de petite et moyenne taille REG 670 Manuel de l’opérateur...
  • Page 24 La touche Local/Remote sert à régler l'IED en mode de commande locale ou à distance. IEC05000106 V1 FR Cette touche ouvre l'écran de remise à zéro. IEC05000107 V1 FR Suite du tableau à la page suivante REG 670 Manuel de l’opérateur...
  • Page 25 Le sous-menu Reset des LED est composé de deux menus de niveau inférieur, qui sont les sous-menus «LED démarrage et déclenchement» et «Signalisation de toutes les LED». Pour réinitialiser un compteur, il faut d'abord sélectionner ce compteur. REG 670 Manuel de l’opérateur...
  • Page 26 Indication de LED Information Verte : Fixe En service Clignotante Panne interne Eteinte Pas d'alimentation électrique Jaune : Fixe Perturbographie lancée Clignotante Terminal en mode d'essai Rouge : Fixe Commande de déclenchement émise REG 670 Manuel de l’opérateur...
  • Page 27 Normalement, le réglage de contraste de base n'est pas modifié mais peut, si besoin, être ajusté comme suit : Activer l'écran d'installation et d'essai de l'interface homme-machine locale en maintenant la touche Reset enfoncée immédiatement après que l'alimentation en tension continue ait été enclenchée sur l'IED. REG 670 Manuel de l’opérateur...
  • Page 28 Appuyez sur la touche "E" lorsque le paramètre à modifier est surligné. Déplacez-vous entre les chiffres ou les lettres en utilisant les flèches de gauche et de droite. Utilisez les flèches du haut et du bas pour modifier le chiffre ou la lettre en question. REG 670 Manuel de l’opérateur...
  • Page 29 Il est demandé à l'utilisateur de confirmer la commande dans une fenêtre pop-up. "E" confirme et "C" annule une commande. Les conditions d'interverrouillage ou de contrôle de synchronisme peuvent provoquer l'ouverture de fenêtres de requête supplémentaires. REG 670 Manuel de l’opérateur...
  • Page 30 Section 4 1MRK502014-UFR B Compréhension de l'interface locale Homme Machine REG 670 Manuel de l’opérateur...
  • Page 31 Essai • Remise à zéro • Autorisation d'accès • Langue Chaque poste du menu principal peut avoir plusieurs autres sous-menus. 5.1.1 Arborescence de menu pour REG 670 Menu principal Sous-menu Sous-sous-menu Contrôle-commande Schéma unifilaire Commandes Mesures Valeurs primaires analogiques Valeurs secondaires analogiques...
  • Page 32 Mode essai pour les fonctions Etat des fonctions Essais des LED de signalisation Essais différentielle de ligne Remise à zéro Rappel des compteurs Rappel liste événements internes Rappel des LED Rappel du verrouillage Rappel température Autorisation d'accès Langue REG 670 Manuel de l’opérateur...
  • Page 33 IED avec boîtier 1/1 x 19 pouces de 14 modules d'entrées/sorties. En réalité, moins de modules d'entrées/sorties peuvent être installés. Dans le menu Mesures, l'opérateur verra seulement les données relatives au matériel et logiciels installés. REG 670 Manuel de l’opérateur...
  • Page 34 Les mesures provenant du module d'entrée mA (MIM) se trouvent dans cette partie du menu. Les données provenant du module mA câblé ou des modules mA de l'outil de programmation de la matrice de signaux sont indiquées ici. 6.4.1.1 mA input module (MIM) Mesures/Valeurs moyennes analogiques/Module mA/MIM REG 670 Manuel de l’opérateur...
  • Page 35 Les tensions phase-phase et leurs déphasages sont affichés ici. Il est possible d'afficher jusqu'à trois jeux de données de tension. Mesure/Surveillance/Phase-Terre/VN Les tensions entre phase et et leurs déphasages sont affichés ici. Il est possible d'afficher jusqu'à trois jeux de données de tension. REG 670 Manuel de l’opérateur...
  • Page 36 Mesure-Présent. Val. Expl/Mesure/ThreePhEnergMeas/ETP Les données de sortie générées par la fonction de mesure de l'énergie comprennent l'énergie active en sens aval/amont et l'énergie réactive en sens aval/amont. REG 670 Manuel de l’opérateur...
  • Page 37 Evénements affiche les événements enregistrés, comme les déclenchements et le disjoncteur ouvert ou fermé. Evénements Affiche une liste d'événements dans l'ordre chronologique, chaque événement étant horodaté. Le dernier événement se situe en haut de la liste. REG 670 Manuel de l’opérateur...
  • Page 38 Section 7 1MRK502014-UFR B Liste d'événements REG 670 Manuel de l’opérateur...
  • Page 39 Affichage des indications de perturbations La section Indications d'un rapport de perturbographie affiche le numéro d'enregistrement ainsi que la date et l'heure de la perturbation. Le chemin d'accès dans l'interface Homme Machine est indiqué ci-dessous. Enregistrement des Perturbations/Enregistrement xx/Indications REG 670 Manuel de l’opérateur...
  • Page 40 Le lancement manuel du perturbographe génère instantanément un rapport de perturbographie. Utiliser cette fonction pour obtenir une image instantanée de la ligne surveillée. Suivre le chemin d'accès ci-dessous et répondre oui dans la boîte de dialogue Démarrage manuel du perturbographe. Enregistrement des Perturbations/Démarrage manuel REG 670 Manuel de l’opérateur...
  • Page 41 BIN, Time synch SNTP, Time synch DST Begin, Time synch DST End, Time synch time zone et Time synch IRIG-B. On trouve des paramètres réglables sous chaque catégorie. 9.1.2.2 TimeSynch Réglages/Horloge/Synchronisation/TimeSynch On active et désactive ici les paramètres FineSyncSource, CourseSyncSrc et SyncMaster. REG 670 Manuel de l’opérateur...
  • Page 42 On règle ici le type d'entrée, le domaine temporel, le type d'encodage et de fuseau horaire pour IRIG-B. Réglages généraux La modification des paramètres sous Réglages généraux entraîne le redémarrage de l'IED. Ceci est effectué automatiquement et ne nécessite aucune intervention manuelle. REG 670 Manuel de l’opérateur...
  • Page 43 L'adresse IP, le masque IP et le lien de la carte Ethernet optique à l'arrière du terminal sont indiqués ici. Réglages/Réglages généraux/Communication/TCP-IP/Rear OEM-Port CD Identique à ci-dessus mais adresse IP différente en cas d'utilisation d'un second port. Réglages/Réglages généraux/Communication/TCP-IP/Passerelle REG 670 Manuel de l’opérateur...
  • Page 44 Ce réglage est utilisé pour activer ou désactiver les communications horizontales. Comm.opt.arrière SPA-CEI Réglages/Réglages généraux/Communication/Configuration SLM/ Comm.opt.arrière SPA-CEI Dans sous-menu, on choisit SPA ou CEI et les réglages nécessaires pour les protocoles de communication correspondants. REG 670 Manuel de l’opérateur...
  • Page 45 Emission commandes multiples Réglages/Réglages généraux/Communication/Communication du poste/ CommandeMulti.Emis/MT Les 10 cas possibles de réglages CommandeMulti.Emis permettent à l'utilisateur de régler les temps de cycle maximum et minimum. Réception commandes multiples Réglages/Réglages généraux/Communication/Communication du poste/ CommandeMultipleReçue/CM REG 670 Manuel de l’opérateur...
  • Page 46 BIM. Ces derniers réglages se trouvent au niveau des cartes et s’appliquent à l’ensemble des entrées ou sorties binaires d’une carte. 9.2.3.2 Modules analogiques Réglages/Réglages généraux/Modules analogiques/Entrées analogiques REG 670 Manuel de l’opérateur...
  • Page 47 S. Les paramètres réglables ici sont les réglages de zone morte et différents seuils du courant. 9.2.4 9.2.4.1 Présentation Sous Interface Homme Machine dans Réglages généraux, il y a des sous-menus pour les LED, Ecran, Fonctions, Canal de référence pour valeurs exploit et la fonction de REG 670 Manuel de l’opérateur...
  • Page 48 (côté ligne ou côté jeu de barres), les positions des repiquages prises en charge du régulateur, les rapports de transformation des TI etc. Les données nécessaires dépendent de l'appareillage protégé. REG 670 Manuel de l’opérateur...
  • Page 49 Réglages/Réglages généraux/Contrôle/Contrôle d'appareil/Contrôle de travée/ Affiche jusqu'à six cas de la fonction Contrôle de travée (CB) avec un réglage permettant de donner la priorité à l'opérateur local par rapport à l'opérateur à distance ou vice versa. REG 670 Manuel de l’opérateur...
  • Page 50 Affiche les cas disponibles de la fonction Sectionneur (XS) avec plusieurs réglages de paramètres par instance, comme les réglages de temporisation et de l'impulsion, la remise à zéro des sorties et le type de sectionneur. 9.2.6.8 Commutateur local/à distance Réglages/Réglages généraux/Contrôle/Contrôle d'appareil/LocalRemote/LR REG 670 Manuel de l’opérateur...
  • Page 51 9.2.8.2 Mesures (MMXU) Réglages/Réglages généraux/Surveillance/ServiceValues/SVR Affiche trois cas de SVR. 9.2.8.3 Phaseurs de courant Réglages/Réglages généraux/Surveillance/Phaseurs de courant/CP REG 670 Manuel de l’opérateur...
  • Page 52 3U0, pour la tension directe U1 et pour la tension inverse U2. Il y a des ensembles de réglages pour quelques catégories de réglages de paramètres par ensemble (VSQ) 9.2.8.7 Rapport de perturbographie (RDRE) Réglages/Réglages généraux/Surveillance/Rapport de perturbographie/ Rapport de perturbographie Affiche les réglages disponibles. REG 670 Manuel de l’opérateur...
  • Page 53 (SSR1–SSR3) avec un paramètre réglable par instance. 9.2.8.13 CEI 60870–5–103 Réglages/Réglages généraux/Surveillance/CEI 60870–5–103 La partie CEI 60870–5–103 du menu de réglage est divisée en deux sous-menus différents : Mesures et Rapport de perturbographie. Dans le menu Mesures, il existe REG 670 Manuel de l’opérateur...
  • Page 54 être modifiés pour s'adapter aux besoins d'une application. Les réglages par défaut ont été choisis selon la pratique établie dans l'industrie mais nécessiteront habituellement un certain nombre d'ajustements pour s'adapter aux exigences des applications individuelles. REG 670 Manuel de l’opérateur...
  • Page 55 Affiche les occurrences disponibles de T3D avec un certain nombre de réglages par occurrence. Les réglages pour cette fonction sont identiques à "Protection différentielle de transformateur, deux enroulements (PDIF, 87T)" 9.3.2.5 Protection différentielle contre les défauts à la terre (PDIF, 87N) Réglages/Groupe de réglage N/Protection différentielle/LowImpREF(PDIF)/ REG 670 Manuel de l’opérateur...
  • Page 56 Mho (PDIS, 21) Réglages/Groupe de réglage N/Protection Impédance/DistanceMho/ZMH Affiche les paramètres réglables disponibles comprenant les réglages d'impédance et de temporisation. 9.3.3.4 Protection contre les glissements de pôle (PPAM, 78) Réglages/Groupe de réglage N/Protection Impédance/PoleSlip/PSP REG 670 Manuel de l’opérateur...
  • Page 57 Affiche plusieurs cas de IEF avec des paramètres réglables par instance comprenant le fonctionnement (Marche ou Arrêt), le réglage de base pour l'amplitude du courant, le seuil de courant en pourcentage de Ibase et le multiplicateur pour le seuil du courant. REG 670 Manuel de l’opérateur...
  • Page 58 9.3.4.9 Protection directionnelle contre les retours de puissance (PDOP, 32) Réglages/Groupe de réglage N/Protection de courant/ DirOverPowerProt(PDOP,32)/GOP Inclut les réglages de puissance, d'angle et de constante d'étalonnage. REG 670 Manuel de l’opérateur...
  • Page 59 Affiche plusieurs paramètres réglables comprenant les réglages pour les courbes IDMT et d'autres réglages relatifs à la fonction. 9.3.5.4 Protection à maximum de tension résiduelle à deux seuils (PTOV, 59N) Réglages/Groupe de réglage N/Protection Tension/ ResidualOverVoltage2Step(PTOV)/TRV REG 670 Manuel de l’opérateur...
  • Page 60 à zéro. Pour que la fonction à maximum de fréquence fonctionne correctement, le réglage de fonctionnement doit être activé (On). REG 670 Manuel de l’opérateur...
  • Page 61 Fonction fusible pour régler le courant nominal, la tension, le mode de fonctionnement et plusieurs autres paramètres. 9.3.8.2 Surveillance du circuit de courant (RDIF) Réglages/Groupe de réglage N/Surveillance du système secondaire/Surveillance circuit de courant (RDIF)/CCS REG 670 Manuel de l’opérateur...
  • Page 62 PCM et ne peut être modifiée via l'IHM. 9.3.10 Logique 9.3.10.1 Présentation Sous Logique, il y a des réglages pour la logique de déclenchement, la matrice de déclenchement, le compteur d'événements, la porte logique, la mémoire SR logique REG 670 Manuel de l’opérateur...
  • Page 63 Affiche les paramètres réglables pour le réglage du fonctionnement (Marche ou Arrêt) et de la temporisation. 9.3.11 Surveillance 9.3.11.1 Présentation Les réglages du localisateur de défaut se trouve sous Surveillance dans le menu Groupe de réglage N. REG 670 Manuel de l’opérateur...
  • Page 64 PCM. Sous Activer groupe de réglage de paramètres, l'un de ces groupes de réglage peut être choisi pour l'application présente. Langue Dans la partie Langue du menu principal, se trouvent les options de langues disponibles dans l'interface homme-machine. Elles dépendent de la configuration demandée. REG 670 Manuel de l’opérateur...
  • Page 65 En suivant le chemin d'accès suivant, la configuration de tous les équipements dans l'IED est affichée sous forme de liste. Diagnostics/Etat IED/Matériel installé La liste inclut le numéro d'emplacement, le nom du module (carte) et son numéro d'article. REG 670 Manuel de l’opérateur...
  • Page 66 Section 10 1MRK502014-UFR B Diagnostiquer l'état IED REG 670 Manuel de l’opérateur...
  • Page 67 Le mode Mesures affiche les données de déclenchement, démarrage et d'autres données similaires. La protection multi-objet comprend les mesures montrant les données concernant les signaux de déclenchement, de démarrage et les valeurs de courant et de tension. REG 670 Manuel de l’opérateur...
  • Page 68 Les valeurs d'entrée binaire représentent l'état de chaque entrée dans les modules d'entrées binaires (BIM). Elles sont indiquées par 1 ou 0 en fonction de la présence d'un signal ou non. Les modules d'entrées binaires avec des capacités améliorées de REG 670 Manuel de l’opérateur...
  • Page 69 Matrice de signaux pour sorties binaires (SMBI) Essai/Valeurs Sortie binaire/Sorties binaires de SMT/cas Affiche les ensembles disponibles de valeurs de sortie binaires. Chaque ensemble ou occurrence de sorties binaires affiche l'état de toutes les sorties binaires individuelles. REG 670 Manuel de l’opérateur...
  • Page 70 à deux seuils et protection à maximum de tension résiduelle à deux seuils ainsi que protection contre la surexcitation. 11.5.6 Protection de fréquence Essai/Mode essai pour les fonctions/Protection de fréquence Essai sur un maximum de six cas de gradient de fréquence. REG 670 Manuel de l’opérateur...
  • Page 71 Les quantités et mesures relatives aux protections différentielles sont accessibles via les chemins d'accès fournis ci-dessous. Les sorties de mesure indiquées ici incluent divers signaux de déclenchement et de démarrage. L'amplitude des courants différentiels est affichée ici. REG 670 Manuel de l’opérateur...
  • Page 72 Protection différentielle à haute impédance (PDIF, 87) Essai/Fonction d'état/Protection différentielle/HighImpDifferential/HZD Affiche les cas disponibles de HZPDIF avec plusieurs mesures par instance, c'est-à- dire le signal de déclenchement, le signal d'alarme et la tension RMS mesurée au secondaire du TI. REG 670 Manuel de l’opérateur...
  • Page 73 Affiche les cas disponibles de IOC avec plusieurs mesures par instance montrant l'état du déclenchement général et des déclenchements par phase. 11.6.4.2 Protection à maximum de courant de phase à quatre seuils (PTOC, 51/67) Essai/Fonction d'état/Courant/PhaseOverCurrent4Step(PTOC)/TOC REG 670 Manuel de l’opérateur...
  • Page 74 Affiche jusqu'à deux occurrences de PD avec deux mesures par occurrence contenant des données de déclenchement et de démarrage. 11.6.4.8 Protection directionnelle sensible de puissance et à maximum de courant résiduel (PSDE, 67N) Essai/Fonction d'état/Protection de courant/SensDirResOvCurr/SDE REG 670 Manuel de l’opérateur...
  • Page 75 Essai/Fonction d'état/Protection Tension/ResidualOverVoltage2Step(PTOV)/ Affiche les occurrences disponibles de TRV avec quelques mesures par cas. Ces mesures comprennent les données de fonctionnement/déclenchement et d'autres signaux. 11.6.5.4 Protection contre la surexcitation (PVPH, 24) Essai/Fonction d'état/Protection Tension/Surexcitation (PVPH)/OEX REG 670 Manuel de l’opérateur...
  • Page 76 Il existe également un signal de rétablissement à des fins de reprise de charge, un temps de durée de démarrage et une indication de blocage suite à une chute de tension. REG 670 Manuel de l’opérateur...
  • Page 77 Affiche les cas disponibles de FSD avec plusieurs mesures par instance indiquant l'état du démarrage. 11.6.10 Contrôle-Commande Il existe une grande quantité de données de sortie à partir des fonctions de contrôle. Les principales catégories de données se trouvent sous et Contrôle-commande des REG 670 Manuel de l’opérateur...
  • Page 78 à la terre (QC) est en position ouverte ou fermée. 11.6.11.3 Verrouillage du disjoncteur longitudinal du jeu de barres Essai/Fonction d'état/Contrôle/Contrôle d'appareil/InterlBusSectionBreaker Affiche les conditions d'interverrouillage s'appliquant aux différents sectionneurs et disjoncteurs. REG 670 Manuel de l’opérateur...
  • Page 79 Les sorties de cette fonction indiquent si la fermeture des sectionneurs et disjoncteurs est autorisée ou non. Il est également indiqué si QB1 est ouvert ou fermé, ainsi que la validité de cette position. Il y a plusieurs valeurs de sortie. REG 670 Manuel de l’opérateur...
  • Page 80 11.6.12 Commandes Dans le menu Commandes, il est possible d'afficher trois ensembles de valeurs. On les trouve dans les sous-menus Commande unique, Sélecteur et CEI60870–5–103. REG 670 Manuel de l’opérateur...
  • Page 81 Bits d'automation, fonction de commande pour DNP3.0 (AutomationBits) Essai/Fonction d'état/Contrôle/Commandes/Automation Bits/ABI Affiche les données de sortie de la fonction ABI. 11.6.12.5 Mini-sélecteur (GGIO) Essai/Fonction d'état/Commande/Commandes/Commutateur polyvalent/VS Affiche les données de sortie de la fonction VS. REG 670 Manuel de l’opérateur...
  • Page 82 Affiche les cas disponibles de la fonction (SM). Il existe deux paramètres de mesure par instance, SMnn OUT (sortie) et SMnn N_OUT (sortie inversée). Les données de sortie affichées dans l'IHM sont booléennes et indiquent si un signal est présent ou REG 670 Manuel de l’opérateur...
  • Page 83 Le nombre maximal de canaux analogiques d'entrée s'élève à 40 et leur état de lancement (etat Trig) est indiqué ici. Le paramètre Nombre de défauts génère un nombre entier indiquant le nombre de défauts enregistrés depuis le dernier nettoyage de la mémoire. REG 670 Manuel de l’opérateur...
  • Page 84 Rapport d'état des signaux binaires Essai/Fonction d'état/Surveillance/BinarySigStatusReport Affiche des jeux de mesures de sortie avec plusieurs sorties par jeu de mesures. 11.6.14.7 Compteur d'événements (GGIO) Essai/Fonction/Surveillance/Compteur d'événements/CNT Affiche les données de sortie de la fonction CNT. REG 670 Manuel de l’opérateur...
  • Page 85 La réception des informations de verrouillage disponible ici indique l'état des divers appareillages de coupure, à savoir s'ils sont en position ouverte ou fermée et si leur état est valide. Il est possible d'afficher plusieurs appareillages de coupure. Il y a aussi REG 670 Manuel de l’opérateur...
  • Page 86 OUPUT indique si le mode d'essai a été activé par une entrée binaire et le paramètre SETTING indique si le mode d'essai a été activé ou non par un réglage. Les données de sortie sont binaires (0 ou REG 670 Manuel de l’opérateur...
  • Page 87 Le menu Essai des LED de signalisation permet à l'opérateur d'activer manuellement les LED. Les LED qui ne s'allument pas sont défectueuses. Les LED défectueuses sont également consignées dans les enregistrement des perturbations sous Surveillance. REG 670 Manuel de l’opérateur...
  • Page 88 Section 11 1MRK502014-UFR B Essai de l'IED REG 670 Manuel de l’opérateur...
  • Page 89 (P) et de la puissance réactive (Q). Ces données sont affichées du côté droit du graphique SLD. Les quantités indiquées peuvent être configurées dans le PCM et il est donc possible qu'elles ne soient pas toujours présentées de la même façon dans les différents IED. REG 670 Manuel de l’opérateur...
  • Page 90 Transformateur de courant xx05000234.vsd IEC05000234 V1 FR Terre xx05000235.vsd IEC05000235 V1 FR Ligne d'alimentation xx05000236.vsd IEC05000236 V1 FR Alternateur xx05000237.vsd IEC05000237 V1 FR Sectionneur xx05000238.vsd IEC05000238 V1 FR Suite du tableau à la page suivante REG 670 Manuel de l’opérateur...
  • Page 91 à l'utilisateur, comme par exemple l'ouverture d'un disjoncteur. Ils peuvent également informer l'utilisateur de conditions qui empêchent la réalisation de l'action souhaitée, par exemple une condition d'interverrouillage. L'utilisateur peut choisir de ne pas tenir compte de certaines conditions. REG 670 Manuel de l’opérateur...
  • Page 92 Section 12 1MRK502014-UFR B Commander et surveiller la travée REG 670 Manuel de l’opérateur...
  • Page 93 état d’automaintien à la suite d’un déclenchement. Remise à zéro/Rappel de l'automaintien/Logique de déclenchement (PTRC) Dans la boîte de dialogue qui s'affiche, sélectionner oui pour la remise à zéro. REG 670 Manuel de l’opérateur...
  • Page 94 En activant Reset, le compteur LDCM concerné est remis à zéro. Une confirmation dans la boîte de dialogue permet d'exécuter la remise à zéro. Pour cela, appuyer sur la touche "E" lorsque OUI est surligné. 13.1.4 Remise à zéro des fonctions de température Remise à zéro/Rappel température/ThermalOverload2TimeConstant(PTTR, REG 670 Manuel de l’opérateur...
  • Page 95 Section 13 1MRK502014-UFR B Remise à zéro Dans la boîte de dialogue qui s'affiche, sélectionner oui pour la remise à zéro. REG 670 Manuel de l’opérateur...
  • Page 96 Section 13 1MRK502014-UFR B Remise à zéro REG 670 Manuel de l’opérateur...
  • Page 97 (LHMI) de l'IED; on ne peut pas définir d'utilisateurs, de groupes ou de fonctions sur la LHMI de l'IED. 14.1.1 Connexion ou déconnexion Le menu Autorisation d'accès permet à l'utilisateur d'entrer en session et d'en sortir. Le chemin d'accès de l'interface Homme Machine est le suivant : Autorisation REG 670 Manuel de l’opérateur...
  • Page 98 Si l'ouverture de session a échoué, la fenêtre d'ouverture de session apparaît alors à nouveau, jusqu'à ce que l'utilisateur entre les bonnes informations ou clique sur “Annuler”. REG 670 Manuel de l’opérateur...
  • Page 99 Section 15 1MRK502014-UFR B Glossaire Section 15 Glossaire A propos de ce chapitre Ce chapitre contient un glossaire des termes, acronymes et abréviations utilisés dans la documentation technique ABB. 15.1 Glossaire Courant alternatif Convertisseur A/N Convertisseur analogique-numérique ADBS Surveillance damplitude de la zone morte Module de conversion analogique-numérique, avec...
  • Page 100 Transformateur de tension capacitif Réenclenchement automatique lent DARPA Defense Advanced Research Projects Agency (développeur américain du protocole TCP/IP, etc) DBDL Barres mortes ligne morte DBLL Barres mortes ligne sous tension Courant continu Transformée de Fourier Discrète REG 670 Manuel de l’opérateur...
  • Page 101 GPS Commande d'interrogation générale Appareillage de coupure isolé au gaz (poste blindé) GOOSE Generic Object Oriented Substation Event, ou événement générique de poste orienté objet Système de positionnement global Module de synchronisation de lhorloge GPS REG 670 Manuel de l’opérateur...
  • Page 102 Une instance dune fonction est identique à une autre instance de même nature avec toutefois un numéro différent dans les interfaces dutilisateur du terminal intelligent. Le mot instance est parfois défini comme une entité REG 670 Manuel de l’opérateur...
  • Page 103 Main Processing Module, ou module de traitement principal Bus véhicule multifonctions. Bus sériel standardisé conçu à lorigine pour une utilisation dans les trains. Centre national de conduite Numerical Module, ou module numérique Cycle OFO Cycle ouverture-fermeture-ouverture Protection à maximum de courant REG 670 Manuel de l’opérateur...
  • Page 104 Valeur efficace Valeur efficace RS422 Interface sérielle équilibrée pour la transmission de données numériques dans les connexions point-à-point RS485 Liaison série conforme à la norme EIA RS485 Horloge temps réel Unité terminal pour commande à distance REG 670 Manuel de l’opérateur...
  • Page 105 Ministère américain de la défense basée sur ces protocoles et incluant Telnet, FTP, UDP et RDP. Fonction de protection temporisée contre les défauts à la terre Connecteur TNC Threaded Neill Concelman, version filetée à impédance constante du connecteur BNC REG 670 Manuel de l’opérateur...
  • Page 106 Interface de signalisation numérique surtout utilisée pour le matériel de télécommunication Trois fois le courant homopolaire, Souvent appelé courant résiduel ou courant de défaut à la terre Trois fois la tension homopolaire, Souvent appelée tension résiduelle ou tension du point neutre REG 670 Manuel de l’opérateur...
