Montage

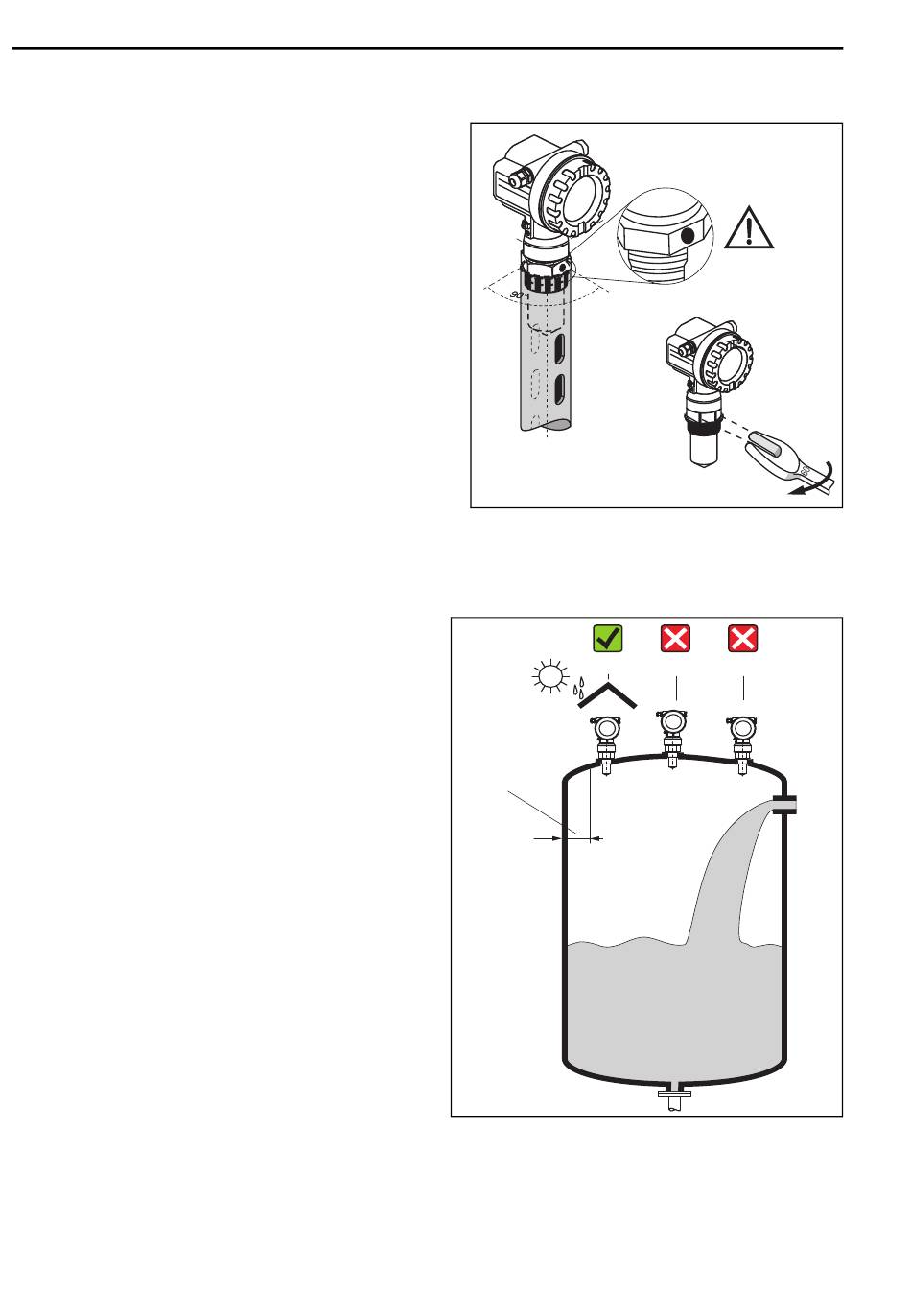

2.3.4 Montage dans un tube de mesure
Pour le montage dans un tube de mesure,
suivre les conseils de montage ( ä 9) et
les points suivants :
• Orienter le repère vers les fentes.
• Il est possible d'effectuer des mesures à
travers une vanne à boule ouverte à
passage intégral.
2.3.5 Emplacement de montage
• Distance recommandée (1) paroi-bord
extérieur du piquage : ~1/6 du diamètre
de la cuve. En aucun cas, l'appareil ne doit
être monté à moins de 15 cm (5.91 in) de
la paroi de la cuve.
• Pas au milieu (3), cela favorise les doubles
réflexions.
• Pas au-dessus des veines de remplissage (4).
• Pour protéger le transmetteur contre la
pluie et l'exposition directe au soleil, il est
conseillé d'utiliser un capot de protection
contre les intempéries (2). Une bride de
serrage facilite le montage et le démontage
(voir manuel de mise en service sur le
CD-ROM).
8
Micropilot M FMR244 PROFIBUS PA
Couple de serrage max. : 20 Nm (14.75 lbf ft)
2
1
Attention !
Ne visser
l'appareil qu'au
raccord fileté
clé 60
L00-FMR244xx-17-00-00-de-007
3 4
L00-FMR2xxxx-17-00-00-xx-008
