Câblage
3.4

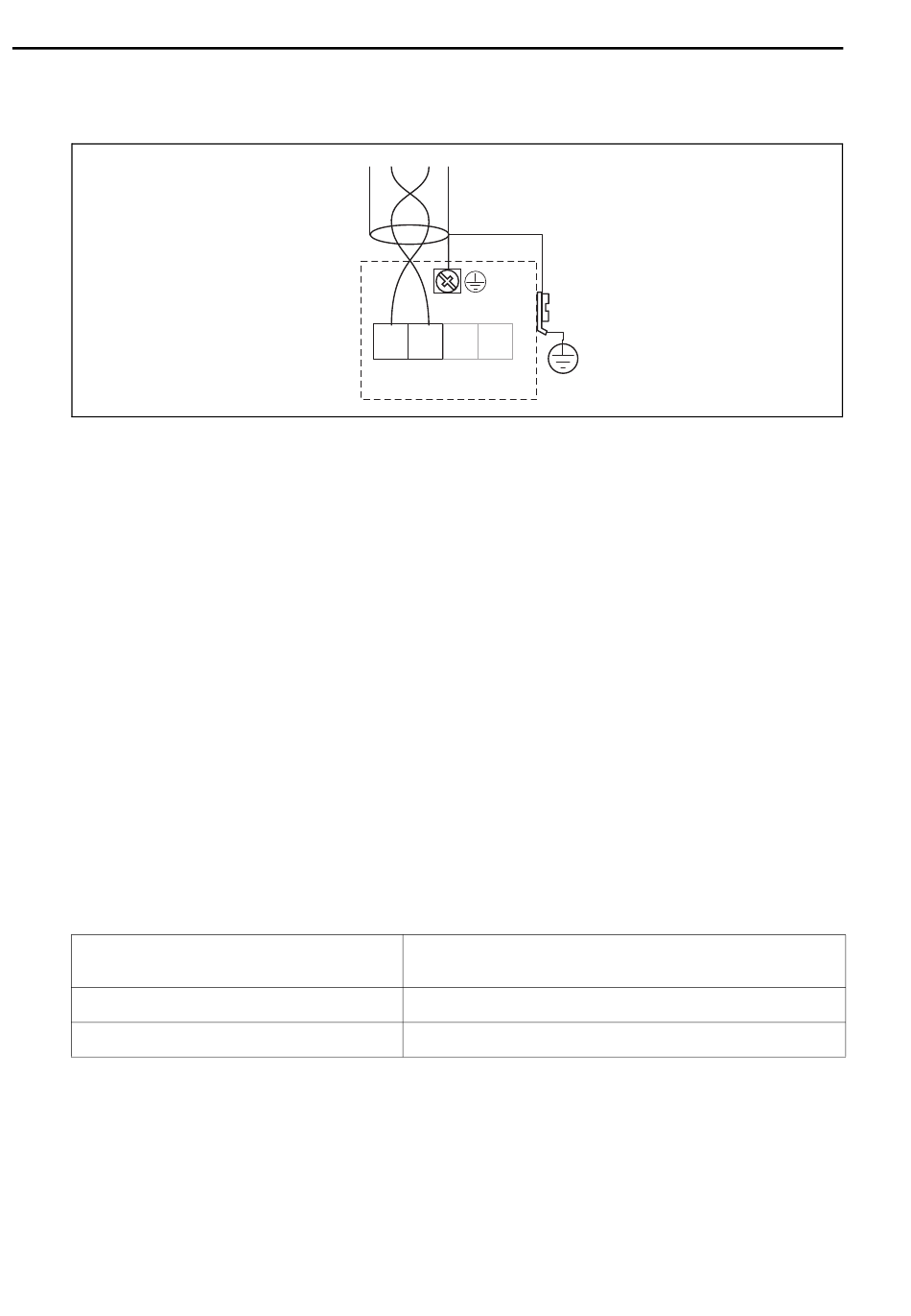

Occupation des bornes
3.5
Spécifications de câble PROFIBUS
Il convient d'utiliser un câble 2 fils torsadés, blindés. Les câbles suivants peuvent être utilisés :
• Siemens 6XV1 830-5BH10 (gris)
• Kerpen CEL-PE/OSCR/PCV/FRLA FB-02YS(ST)YFL (gris)
• Belden 3076F (orange)
3.6
Raccordement de l'unité de mesure
Entrée de câble
• Presse-étoupe : M20x1.5
• Entrée de câble : G½ ou ½NPT
• Connecteur M12 PROFIBUS PA
Tension d'alimentation
Les tensions ci-dessous correspondent aux tensions aux bornes de l'appareil :
Tension d'alimentation
Dépendant de la polarité
Conforme FISCO / FNICO selon IEC60079-27
Consommation courant
• Courant nominal : max. 13 mA
• Courant de défaut FDE (Fault Disconnection Electronic) : 0 mA
16
1 2
3 4
PA- PA+
9 V...32 V (non Ex)
Tension max. : 35 V
Non
Oui
Micropilot M FMR244 PROFIBUS PA
PAL
L00-FMP4xxxx-04-00-00-de-007
