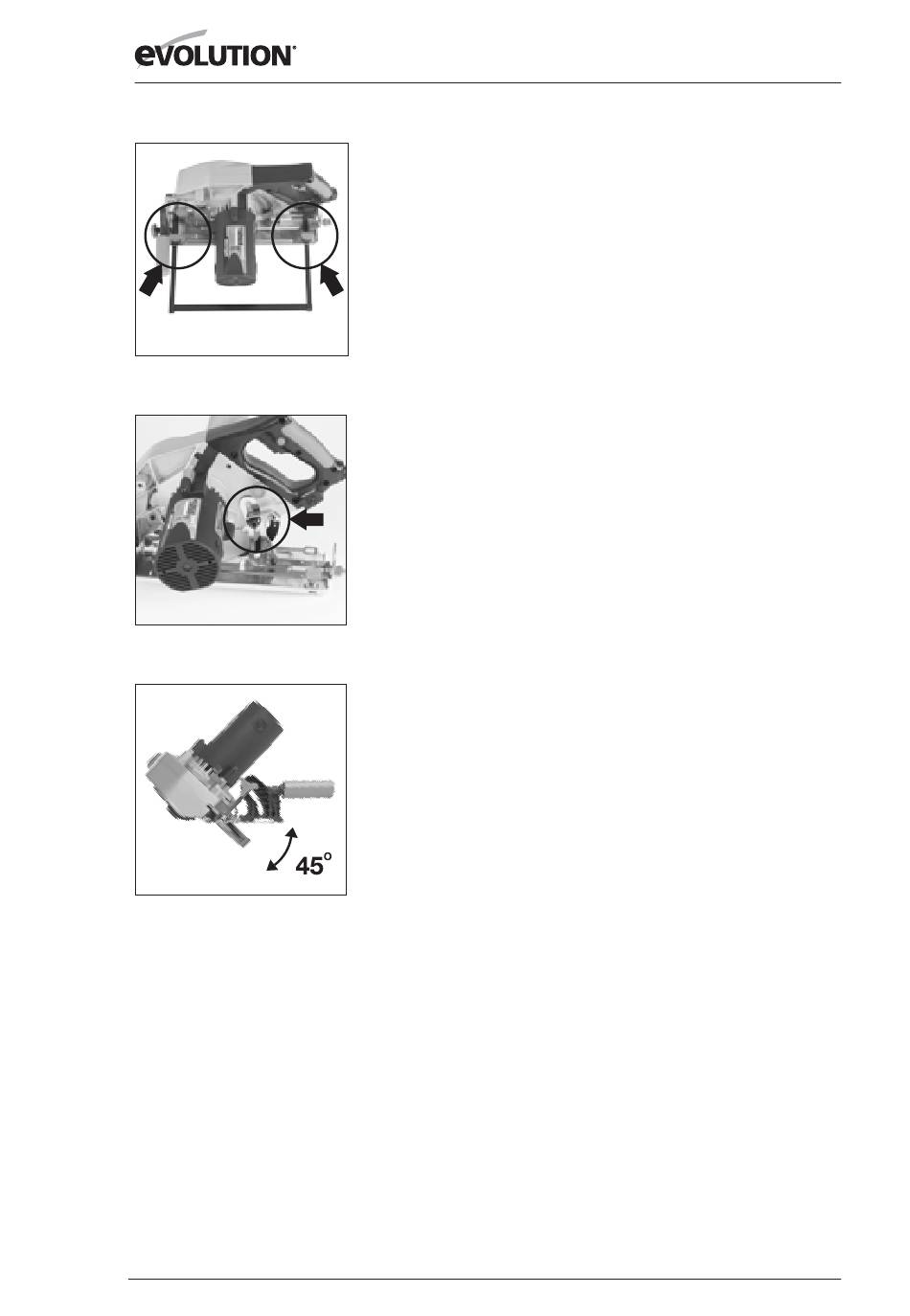

Fig. 5
Fig. 6
Fig. 7
Note : La vis à tête creuse du mandrin est filetée à droite.
10) Replacez le collecteur de poussières et resserrez
fermement les deux écrous moletés.
11)
Vérifiez que le verrou du mandrin est bien libéré en faisant
tourner la lame à la main.
12) Vérifiez le bon fonctionnement de la protection.
Guide de bordure parallèle
Un guide parallèle (pour les coupes en long) peut être fixé sur
le sabot de l'outil. Les bras du guide doivent être insérés dans
les fentes rectangulaires qui se trouvent sous le sabot et glissés
sous les vis de fixation. (Fig. 5)
Note : Le guide parallèle peut être fixé des deux côtés du
sabot et ne doivent être fixés et réglés que lorsque l'outil est
débranché du secteur.
Ajustez le guide parallèle à la bonne distance de la lame et
resserrez les deux écrous moletés. Vérifiez que le guide est
parallèle à la lame de la scie.
Réglage de la profondeur de coupe.
Relâchez le verrou de levier pour ajuster la lame à la
profondeur de coupe désirée. Dans la plupart des cas, la
profondeur doit être réglée au maximum, à moins qu'il n'existe
des éléments d'obstruction sous la surface de travail. Resserrez
le verrou de levier fermement pour le bloquer dans la position
requise. (Fig. 6)
Réglage de l'angle de coupe
• Desserrez la vis de blocage du biseau située à l'avant de
l'outil.
• Desserrez la vis de blocage arrière du biseau située à
l'arrière du sabot.
• Basculez la lame à l'angle désiré (Fig. 7).
• Resserrez les deux vis de blocage fermement.
Note : Un rapporteur (0° à 45°) est incorporé au quadrant de
blocage du biseau pour permettre un bon réglage.
36
www.evolutionpowertools.com
