Prosonic S - Mesure de niveau - HART
!
Endress+Hauser

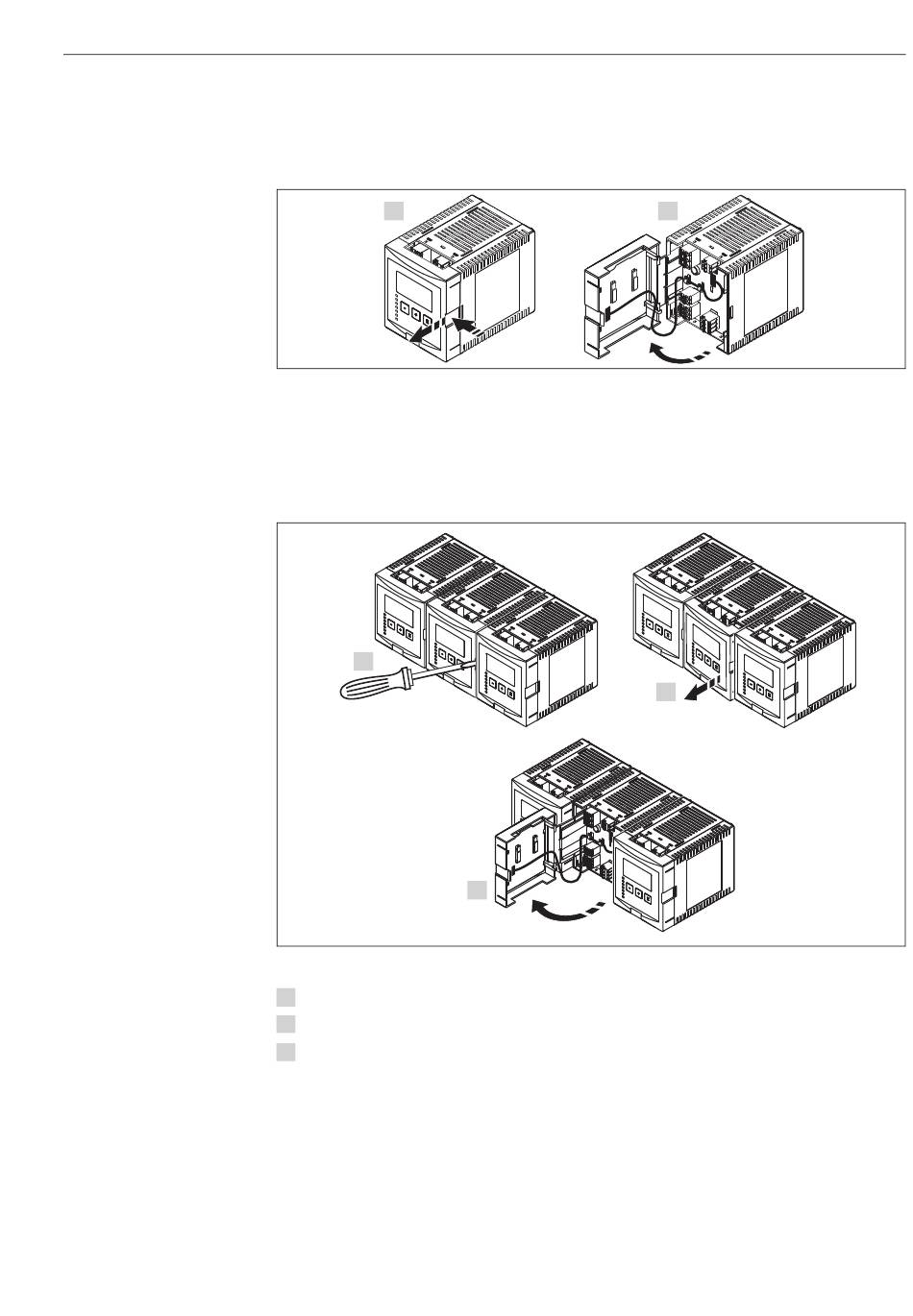

4.1.3 Compartiment de raccordement dans le boîtier sur rail profilé
Appareil individuel
1.
Pour débloquer le couvercle, pressez légèrement sur la languette latérale. Le couvercle du compartiment
de raccordement peut alors être ouvert.
Plusieurs appareils montés l'un à côté de l'autre
1.
1.
Débloquer le couvercle, par ex. au moyen d'un tournevis.
2.
Tirer le couvercle du compartiment de raccordement d'environ 20 mm (0.79 in) vers l'avant.
3.
Ouvrir le couvercle.
Remarque !
• Les câbles peuvent être introduits aussi bien par le bas que par le haut dans le boîtier sur rail
profilé.
• Les figures montrent les plus petits boîtiers existants, mais sont également valables pour des
boîtiers plus larges.
• Si les appareils sont montés l'un à côté de l'autre et les câbles de sonde montés en parallèle,
il faut câbler les bornes de synchronisation (bornes 39 et 40)  ä 20 "Occupation des bornes"
et  ä 30 "Raccordement de synchronisation").
3.
2.
L00-FMU90xxx-04-00-00-xx-003
2.
L00-FMU90xxx-04-00-00-xx-012
Câblage
