TTR31, TTR35
3.3
Raccordement process
3.3.1 Forme TTR31, dimensions des raccords process

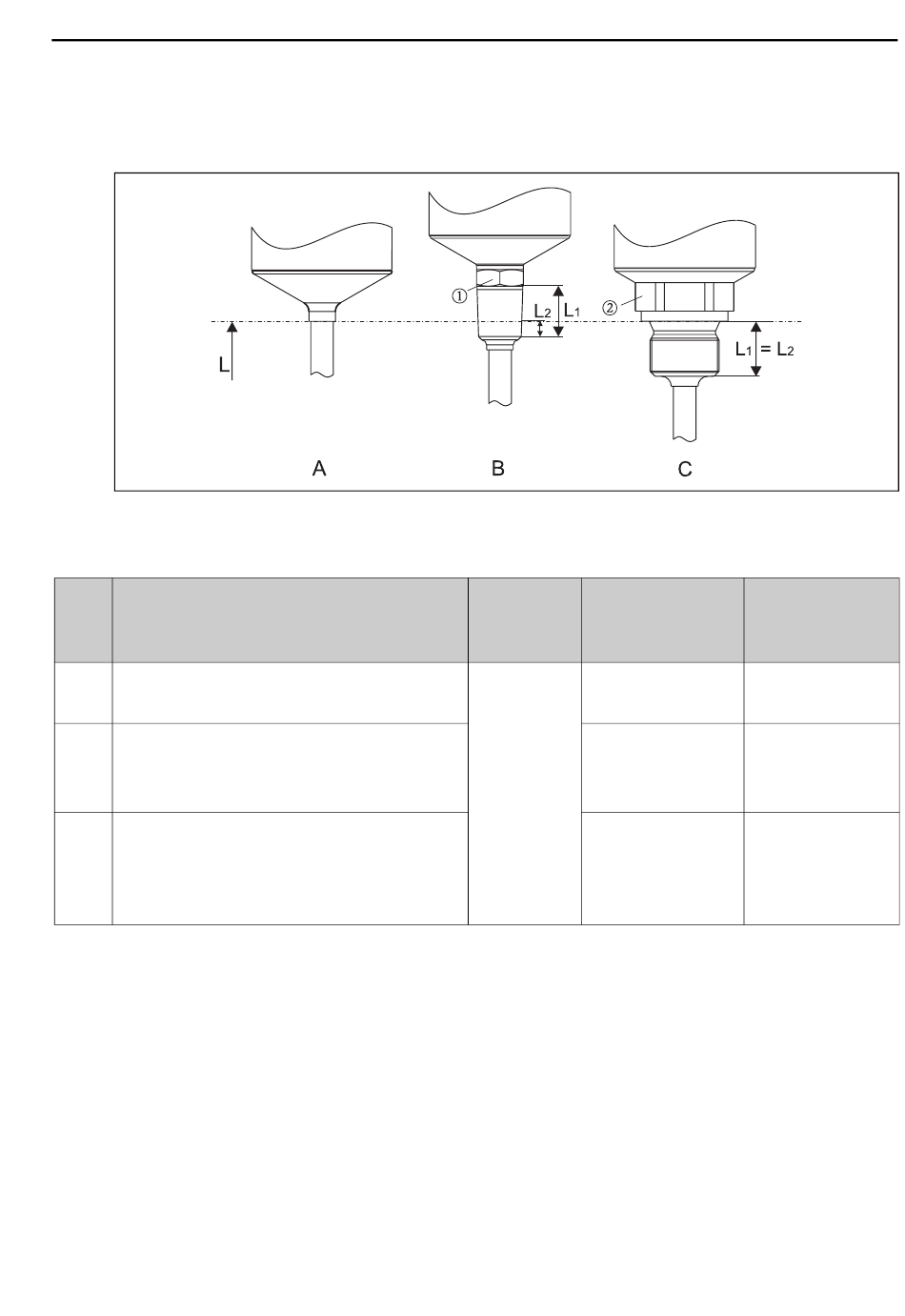

Fig. 3: Variantes de raccords process TTR31
Pos.
Exécution
A
Sans raccord process. Manchons à souder et
raccords coulissants voir 'Accessoires'.
B
Raccord process fileté :
• ANSI NPT ¼" (m = SW14)
• ANSI NPT ½" (m = SW27)
C
Raccord process fileté pouce cylindrique selon
ISO 228 :
• G¼" (n = SW14)
• G½" (n = SW27)
Endress+Hauser
Longueur
Longueur du
d'insertion
filetage L
L
-
50, 100 ou
• 14,3 mm (0.56")
200 mm
• 19 mm (0.75")
(1.97, 3.94
ou 7.87 in)
• 12 mm (0.47")
• 14 mm (0.55")
Longueur à
visser L
1
2
-
• 5,8 mm (0.23")
• 8,1 mm (0.32")
-
Montage
a0007101
7
