Sélection du module photovoltaïqueÿ:
Lors de la sélection des modules PV appropriés, assurez-vous de prendre en compte les paramètres ci-dessousÿ: 1.
La tension en circuit ouvert (Voc) des modules PV ne dépasse pas la valeur max. Tension de circuit ouvert du générateur photovoltaïque de l'onduleur.
2. La tension en circuit ouvert (Voc) des modules PV doit être supérieure à min. Voltage de batterie.
3.

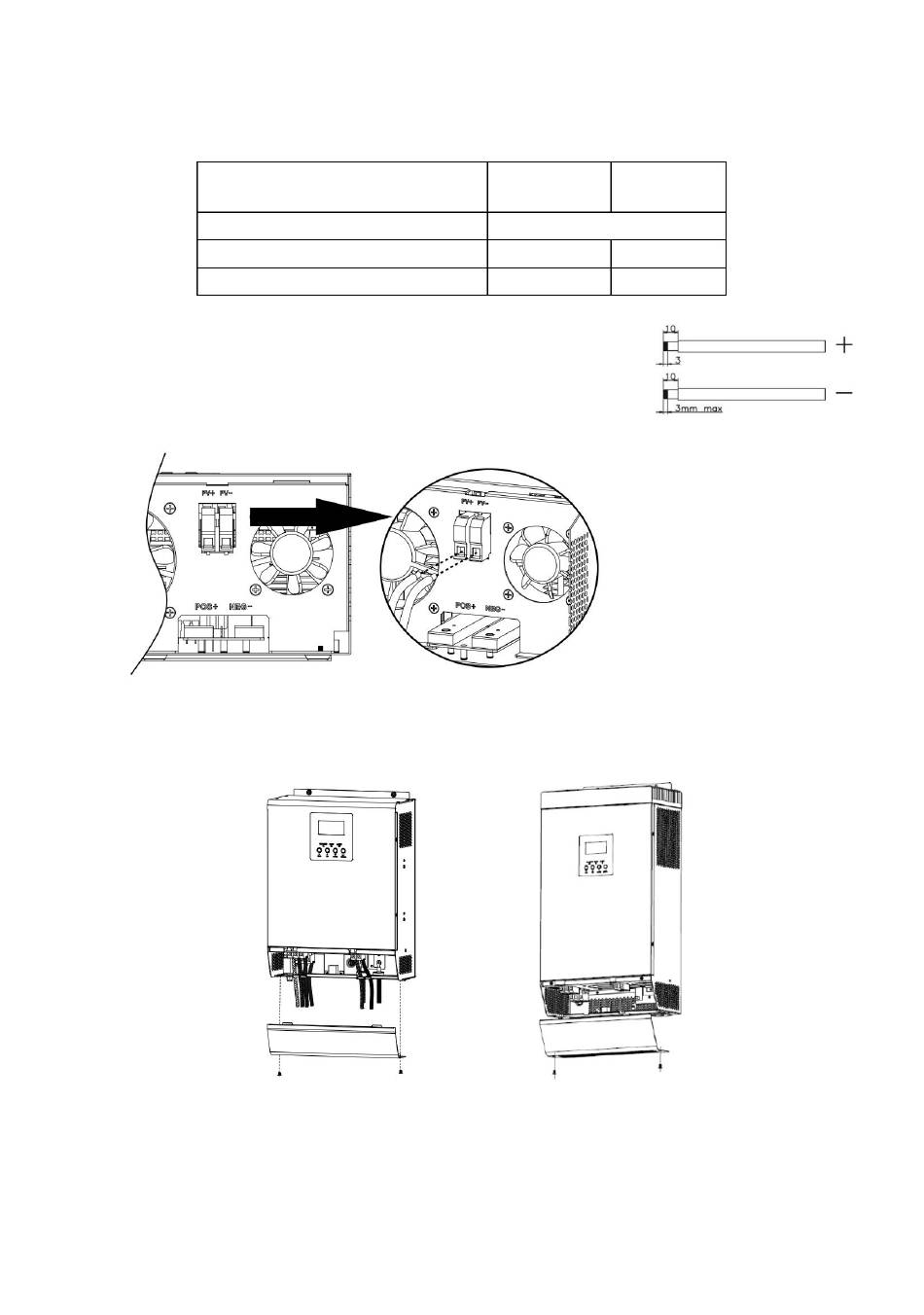

Veuillez suivre les étapes ci-dessous pour mettre en œuvre la connexion du module PVÿ:
1. Retirez le manchon isolant de 10 mm pour les conducteurs positifs et négatifs.
2. Vérifiez la polarité correcte du câble de connexion des modules PV et de l'entrée PV
connecteurs. Ensuite, connectez le pôle positif (+) du câble de connexion au pôle positif (+) du connecteur
d'entrée PV. Connectez le pôle négatif (-) du câble de connexion au pôle négatif (-) du connecteur d'entrée
PV.
3. Assurez-vous que les fils sont bien connectés.

L'assemblage final

Après avoir connecté tous les câblages, veuillez remettre le couvercle inférieur en vissant deux vis comme indiqué ci-dessous.
Connexion de communication
Veuillez utiliser le câble de communication fourni pour vous connecter à l'onduleur et au PC. Insérez le CD fourni dans un ordinateur et suivez les instructions
à l'écran pour installer le logiciel de surveillance. Pour le fonctionnement détaillé du logiciel, veuillez consulter le manuel d'utilisation du logiciel à l'intérieur du
CD.
MODÈLE ONDULEUR
Max. Tension de circuit ouvert du générateur photovoltaïque
Plage de tension MPPT du générateur photovoltaïque
Min. tension de la batterie pour la charge PV
4KVA / 5KVA
3KVA 48V Plus /
3KVA 24V Plus
4KVA / 5KVA
145Vdc
30~115Vdc
17Vdc
3KVA Plus
dix
60~115Vdc
34Vdc
