CPA 240
3
Montage
3.1
Montage de la sonde

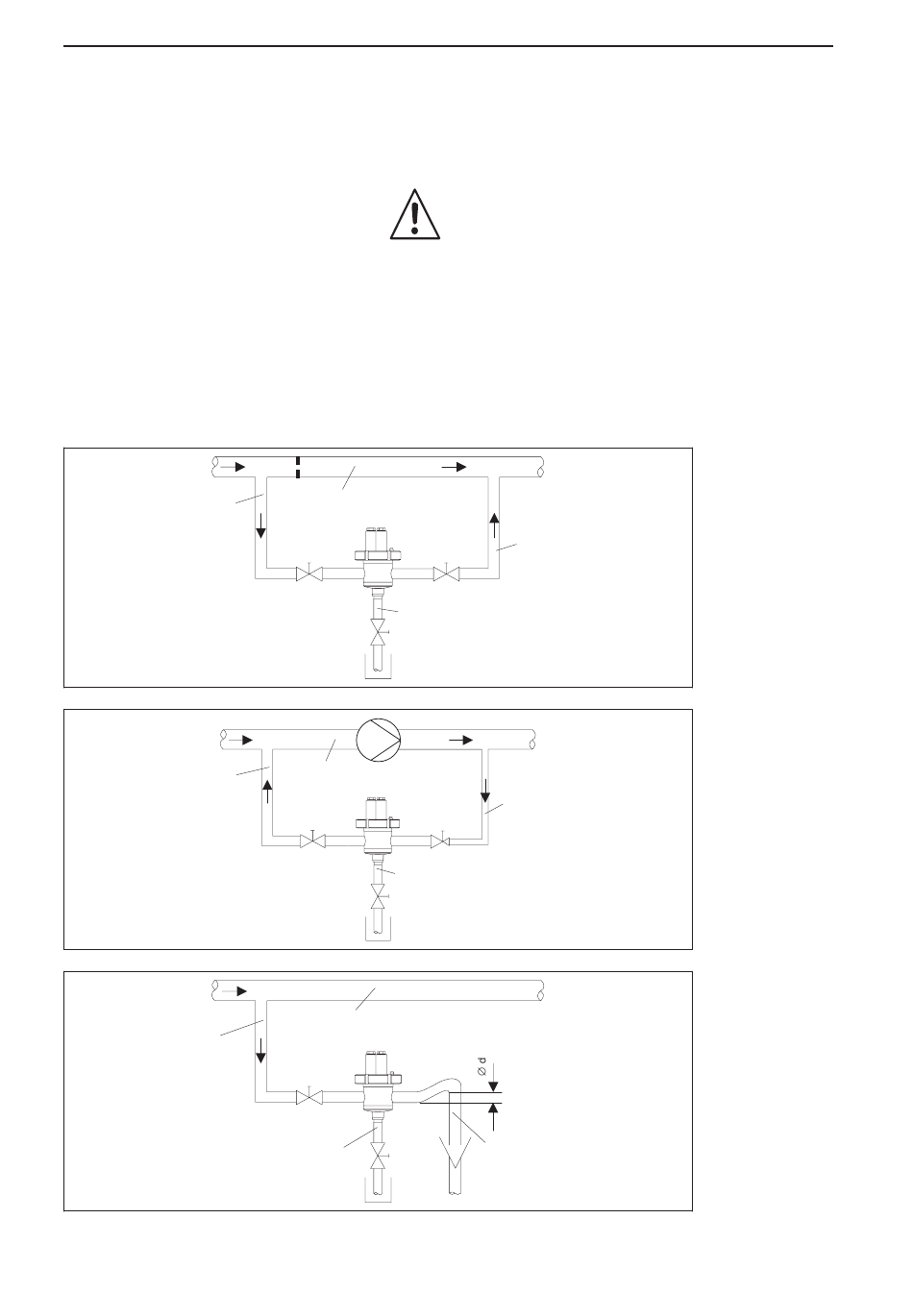

La chambre de passage doit être installée sur
une conduite de telle sorte qu'un
fonctionnement à vide soit impossible.
Il est préférable de faire un montage dans un
bypass car il permet une mesure, un
prélèvement et une maintenance sans
interruption du process.
La vis de purge qui se situe au-dessous de la
chambre de passage permet un
raccordement à une conduite d'évacuation ou
de prélèvement.
Bypass
DN 25
Bypass DN 25
Conduite de
prélèvement
d'échantillon
DN 25
Endress+Hauser
p
1
Conduite de process
Conduite
d'évacuation/de
prélèvement
d'échantillon
p
1
Conduite de
process
Conduite
d'évacuation/de
prélèvement
d'échantillon
p
Conduite de
process
Prélèvement
d'échantillon
Avertissement :
•
Avant le montage et le démontage
de la sonde, dépressuriser la
conduite.
•
La pression du milieu dans la
conduite ne doit pas excéder la
pression maximale admissible de
la chambre de passage et des
électrodes
p
> p
p
1
2
DN 25
MONTAGE2.CDR
p
> p
p
2
2
DN 10
MONTAGE3.CDR
Evacuation
MONTAGE4.CDR
3 Montage
xa240d03.chp
2
Bypass dans une
conduite
La pression
d'écoulement
nécessaire dans le
bypass de prélèvement
est produite par un
Fig. 3.1
diaphragme
1
Bypass avec pompe
La pression
d'écoulement
nécessaire dans le
bypass est générée par
une pompe installée sur
Fig. 3.2
la conduite
Conduite de
prélèvement
d'échantillon
conduite en dérivation
sans augmentation de
Fig. 3.3
pression
9
