4.

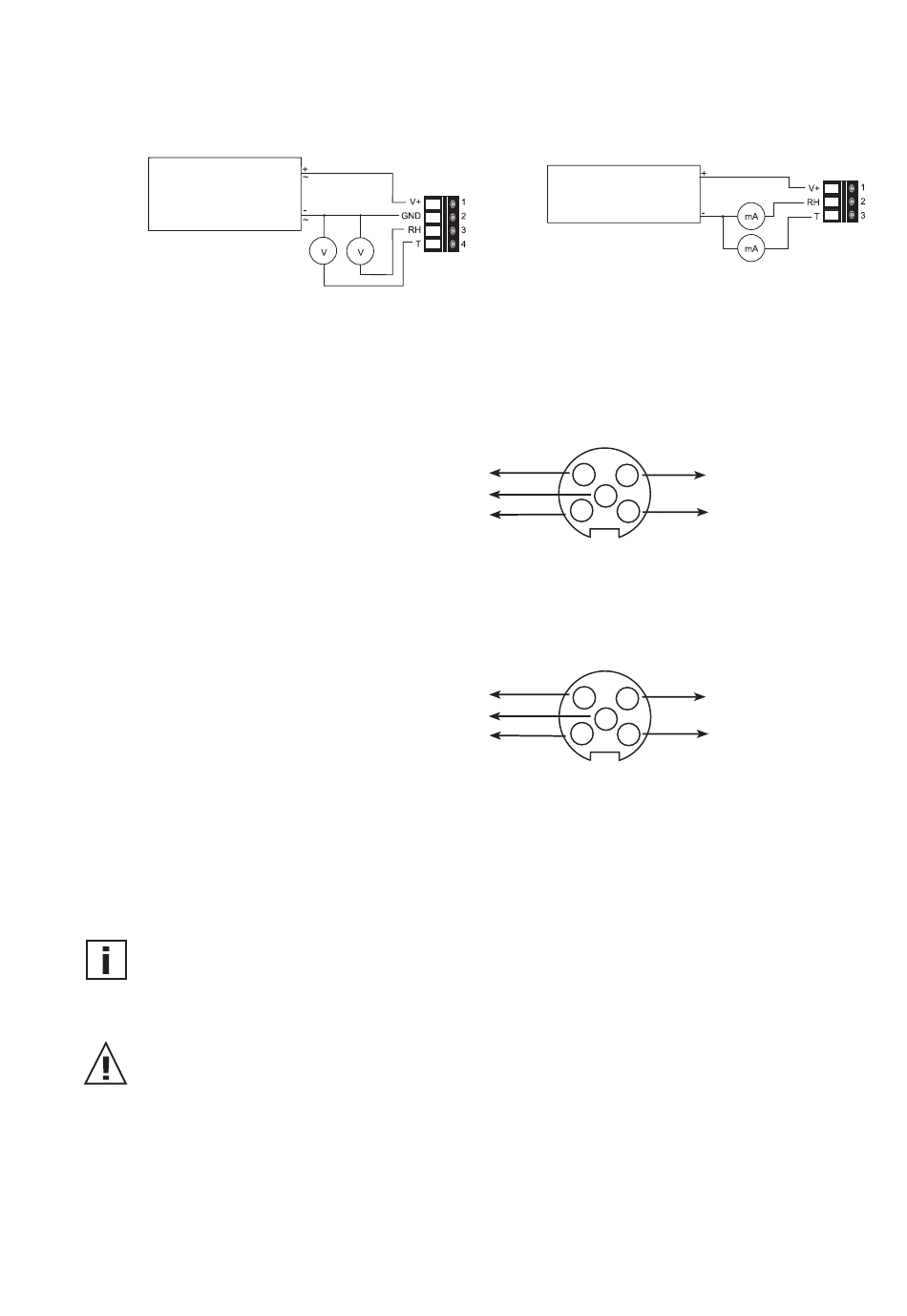

RACCORDEMENTS ELECTRIQUES
EE220- x1x
x3x
alimentation
pour 0 - 1V: 10 - 35V DC
9 - 29V AC
pour 0 - 10V: 15 - 35V DC
15 - 29V AC
EE220 avec connecteur enfichable
EE220-x3xCO3
Connecteur pour
alimentation et
sorties analogiques
(Vue de devant)
EE220-x6xCO3
Connecteur pour
alimentation et
sorties analogiques
(Vue de devant)
CEM - Consignes de pose des câbles de raccordement
Le respect des normes CEM ne peuvent être garanties qu'avec l'utilisation du câble
vendu en accessoire.
•
Pour assurer un bon fonctionnement des appareils avec boîtier métallique (EE220-Mx),
le boîtier doit être raccordé à la terre par la borne prévue à cet effet à l'intérieur ou à par
le système de fixation à l'extérieur.
•
Séparer les câbles de puissance des câbles de mesure et des unités d'analyse.
•
Raccorder le blindage des câbles des signaux analogiques seulement d'un côté - autant
que possible du côté de l'instrument d'analyse - et avec une basse impédance. Torsader
les câbles non blindées afin d'agir contre les para sites.
•
Tous les câbles doivent être les plus courts possibles ! Toute boucle de masse peut
réduire à néant les mesures de protection. Il ne faut pas laisser les deux extrémités
d'un câbles au même potentiel.
EE220- x6x
alimentation
20...35V DC; R
11...35V DC; R
Désignation :
GND
4
V+
1
T
Norme européenne
Désignation :
non utilisé
4
V+
T
1
Norme européenne
22
<500 Ohm
L
<50 Ohm
L
Désignation :
non utilisé
3
5
RH
2
Désignation :
non utilisé
3
5
RH
2
