Raccordement, activation et désactivation du moniteur
ATTENTION !
- Lors du raccordement, s'assurer que
l'alimentation tant du moniteur que de
l'ordinateur est désactivée.
- Ne pas courber le câble de manière excessive
ni y ajouter de rallonge car cela peut provoquer
un dysfonctionnement.

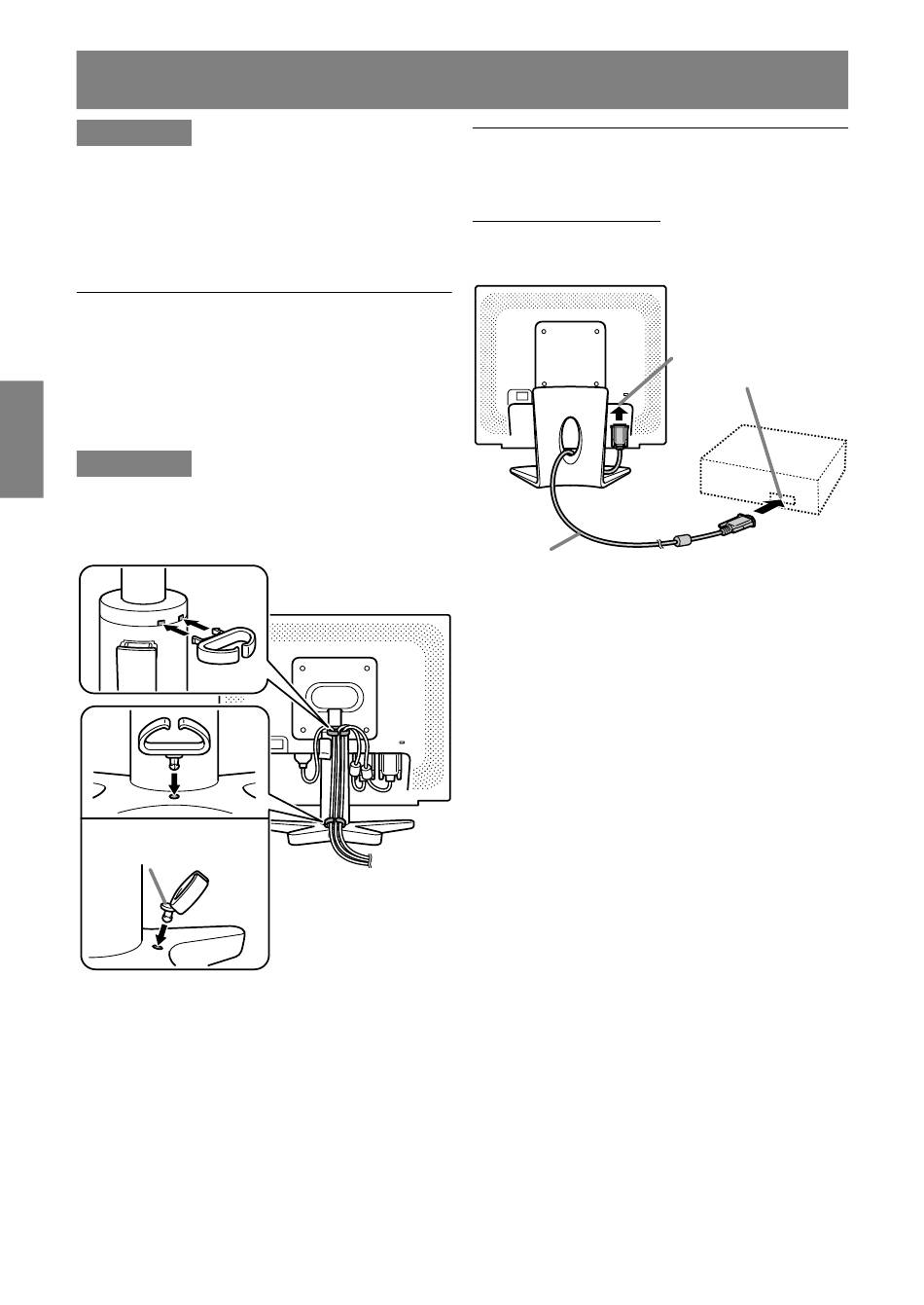

Fixation des câbles
Utiliser le serre-câbles fourni pour fixer les câbles
connectés aux bornes.
Les serres-câbles supérieur et inférieur ont des
formes différentes. Vérifier la forme des serres
avant de les fixer sur le support.
ATTENTION !
- Lorsque vous réglez l'angle de vue, les câbles
peuvent être tirés. Par conséquent fixez les
câbles en gardant suffisamment de mou.
Mettre le côté en saillie du
collier serre-câbles vers le
support et le fixer.
[LL-171G]
64
Raccordement du moniteur à un
ordinateur
Connexion analogique [LL-171A]
Raccorder le câble de signal analogique fourni à
la borne de sortie analogique RVB de l'ordinateur.
Câble de signal analogique
- Tout en faisant attention à la direction du
connecteur, insérez bien et verticalement le
câble pour signal dans le connecteur et ensuite,
serrez les vis des deux côtés.
Borne analogique RVB
(mini D-sub à 15
broches sur 3 rangées)
