Raccordement du moniteur à une source
d'alimentation (et câblage du signal nu-
mérique)
N'utiliser que l'adaptateur c.a. fourni.
Remarques :
-
Ne pas courber le câble de manière excessive,
ne pas lui faire subir de traction excessive, ni le
coincer entre les couvercles. Dans le cas con-
traire, le câble peut se rompre.

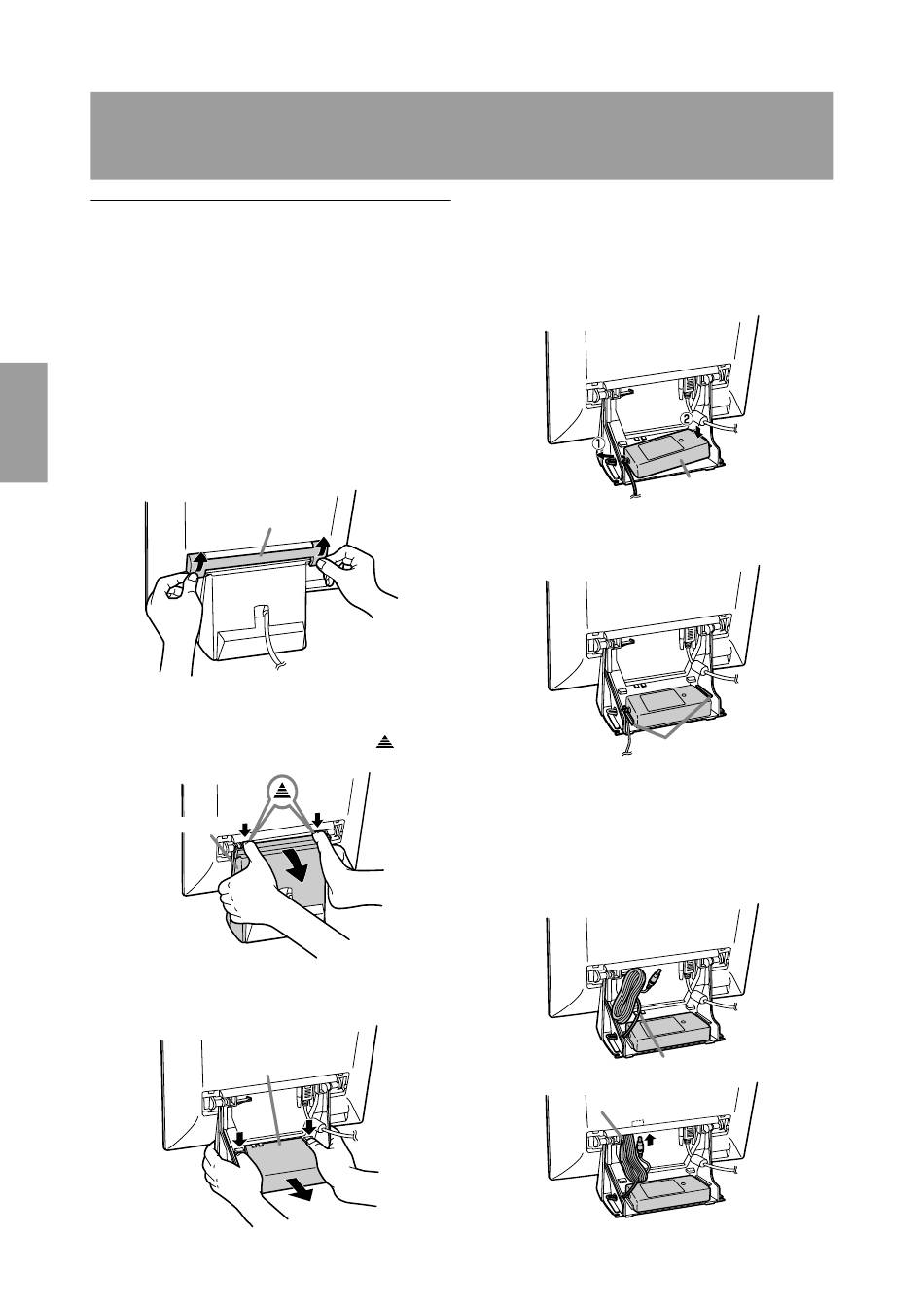

1. Retirer le couvercle arrière (a).
Tenir le couvercle par les deux côtés inférieurs et
le tirer doucement vers le haut.
2. Retirer le couvercle (b).
Tirer lentement le couvercle vers soi par ses
côtés supérieurs tout en poussant les
res.
Couvercle (b)
3. Retirer le couvercle (c).
Tirer lentement le couvercle vers soi tout en
poussant les côtés intérieurs du couvercle.
Downloaded from:
http://www.usersmanualguide.com/
Raccordement, activation
et désactivation du moniteur
Couvercle (a)
repè-
Couvercle (c)
4. Installation de l'adaptateur c.a.
1) Courber le cordon à une de ses extrémités.
(Ne pas le courber de manière excessive.)
2) Introduire l'extrémité d'origine du cordon
jusqu'à ce qu'il sorte partiellement de l'orifice
arrondi, ensuite abaisser l'adaptateur c.a.
lentement.
Il convient de s'assurer que l'adaptateur c.a. est
installé horizontalement dans les deux nervures
de fixation.
5. Connexion de l'adaptateur en c.a.
1) Insérer les cordon dans le support prévu à
cet effet.
2) Enrouler le cordon et le suspendre au cro-
chet prévu à cet effet.
3) Connecter la prise de sortie au connecteur
d'entrée (IN) c.c.
Crochet
72
Adaptateur en c.a.
Nervure de fixation
Support de cordon
