6.3. Montage et serrage de modules en cas d'appui combiné de modules
Pour la fixation de modules par pinces en cas d'appui combiné on recourt à un adaptateur de pinces
pour modules en combinaison avec des pinces Rapid 2+ ou standard :

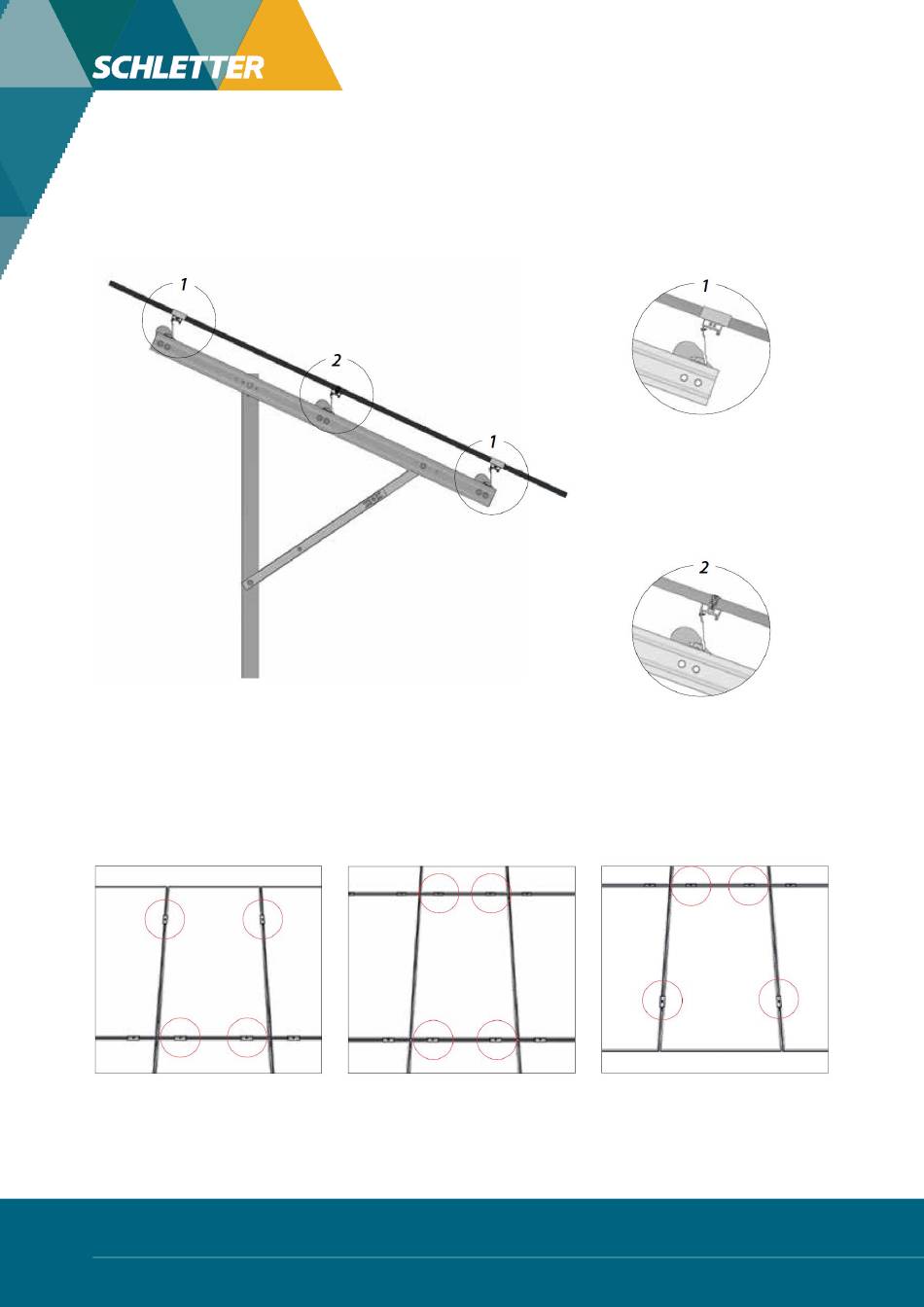

image 6.3-1 (fixation de modules par pinces combinée)
image 6.3.-4 (fixation de modules par pinces
module supérieur)
FS UNO | I400369FR | V3 | INSTRUCTIONS DE MONTAGE | 201609
SCHLETTER SOLAR GMBH | SUBJECT TO MODIFICATIONS
image 6.3.-5 (fixation de modules par pinces
module intérieur)
image 6.3.-2 (fixation de modules par pinces
en haut et en bas)
Serrage au profilé support de
modules haut et bas sur le
côté longitudinal du module
image 6.3.-3 (fixation de modules par
pinces, côté intérieur)
Fixation aux profilés support
de modules intérieurs aux
côtés transversaux de
modules (comparable au
serrage en cas d'appui
horizontal)
image 6.3.-5 (fixation de modules par pinces
module inférieur)
