6.1. Montage et serrage de modules en position verticale
Dans une disposition en mode portrait les modules sont fixés avec des pinces spéciales en acier :
1.
Enficher la pince pour module
sur le profilé de la panne Z
2.
Pousser le module vers la
pince (tenir compte de la
mesure d'écartement)
3.
Serrer la vis CHC avec un
moment de torsion de 8 Nm
FS UNO | I400369FR | V3 | INSTRUCTIONS DE MONTAGE | 201609
SCHLETTER SOLAR GMBH | SUBJECT TO MODIFICATIONS

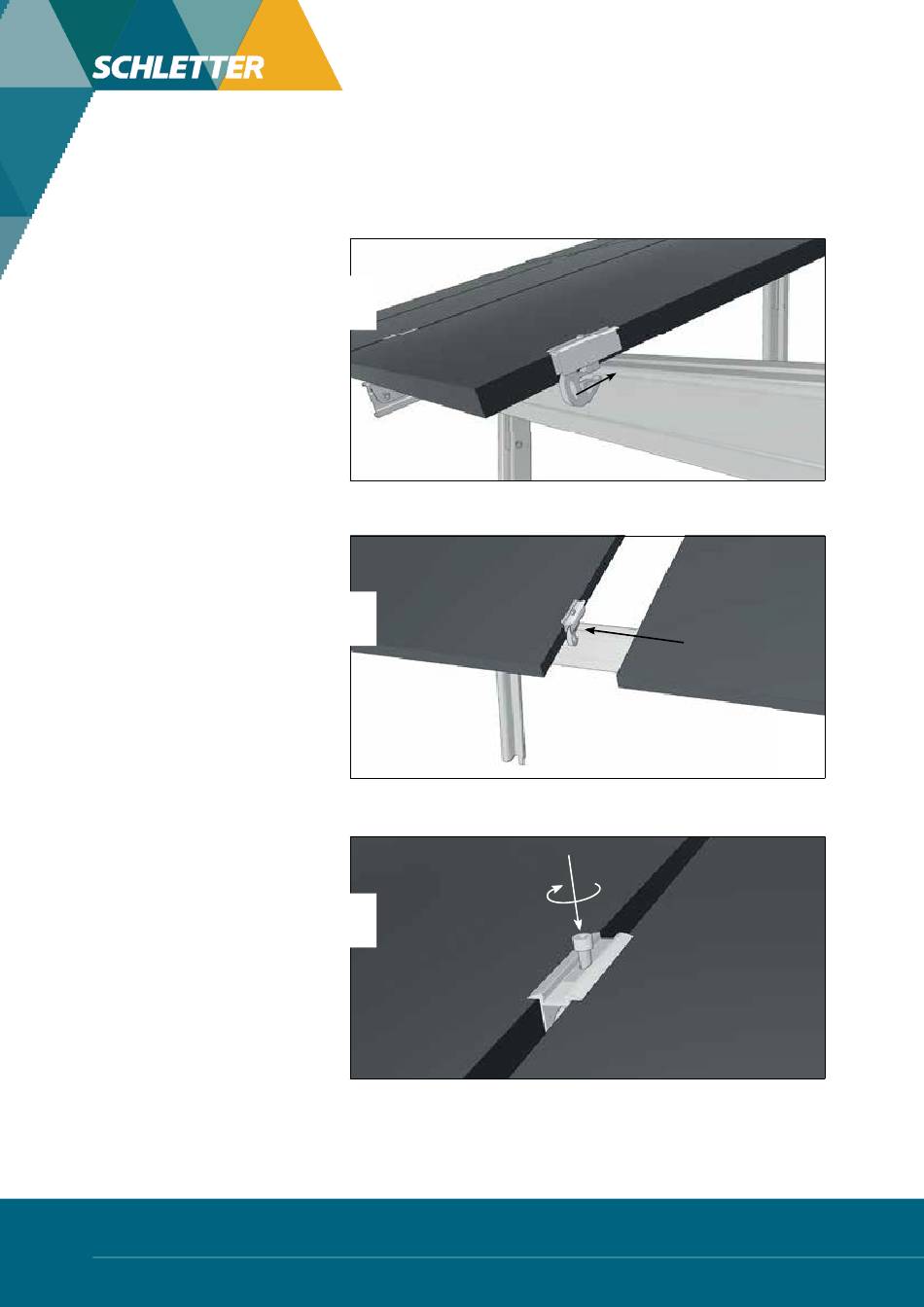

1.
image 6.1.-1 (Enficher la pince pour module)
2.
image 6.1.-2 (Pousser le module vers la pince)
8 Nm
3.
image 6.1.-3 (Serrer la vis CHC)
32
