6. Montage et fixation par pinces de modules
Les modules solaires sont des composants de tiers qui ne font pas partie
de l'étendue de la livraison de la sous-construction du système FS Uno.
À cet égard, Schletter Solar GmbH renvoie aux consignes de sécurité et
d'installation du fabricant de modules. Veuillez en tenir compte lors du
montage de modules FV en plus des indications figurant dans ce
manuel !
Les points suivants doivent dans tous les cas être observés :
•
Les modules PV sont des appareils électriques. Ceux-ci devront être
manipulés avec soin !
•
Il faut éviter tout choc ou secousse des modules.
•
Les modules ne doivent pas être lestés (marcher dessus ou placer des objets
au-dessus, etc.).
•
Les surfaces du module ne doivent pas être rayées ou souillées.
•
Il n'est pas permis de tirer sur les câbles de modules. Les câbles de modules
ne doivent pas être pliés fortement.
La fixation de modules par pinces est réalisée conformément à la
conception (plan de pose vertical, horizontal ou serrage combiné).
La distance entre les modules peut diverger ici de la valeur
standard.
Elle est de :
•
côté serré 23 mm
•
côté sans serrage 5 - 10 mm
(selon dispositions du dessin industriel; les instructions du
fabricant de modules y sont prises en considération).
Mesure d'écartement (= distance entre module et pince pour module)
•
0,5 mm au minimum
•
2 mm au maximum
attention (le module est posé aux rainures de distance)
Veuillez tenir comptes des point de serrage indiqués par le fabricant de
modules !
Pour le contrôle vous pouvez vous aider de la fiche technique du module PV du
fabricant.
FS UNO | I400369FR | V3 | INSTRUCTIONS DE MONTAGE | 201609
SCHLETTER SOLAR GMBH | SUBJECT TO MODIFICATIONS
5 - 10 mm
23 mm

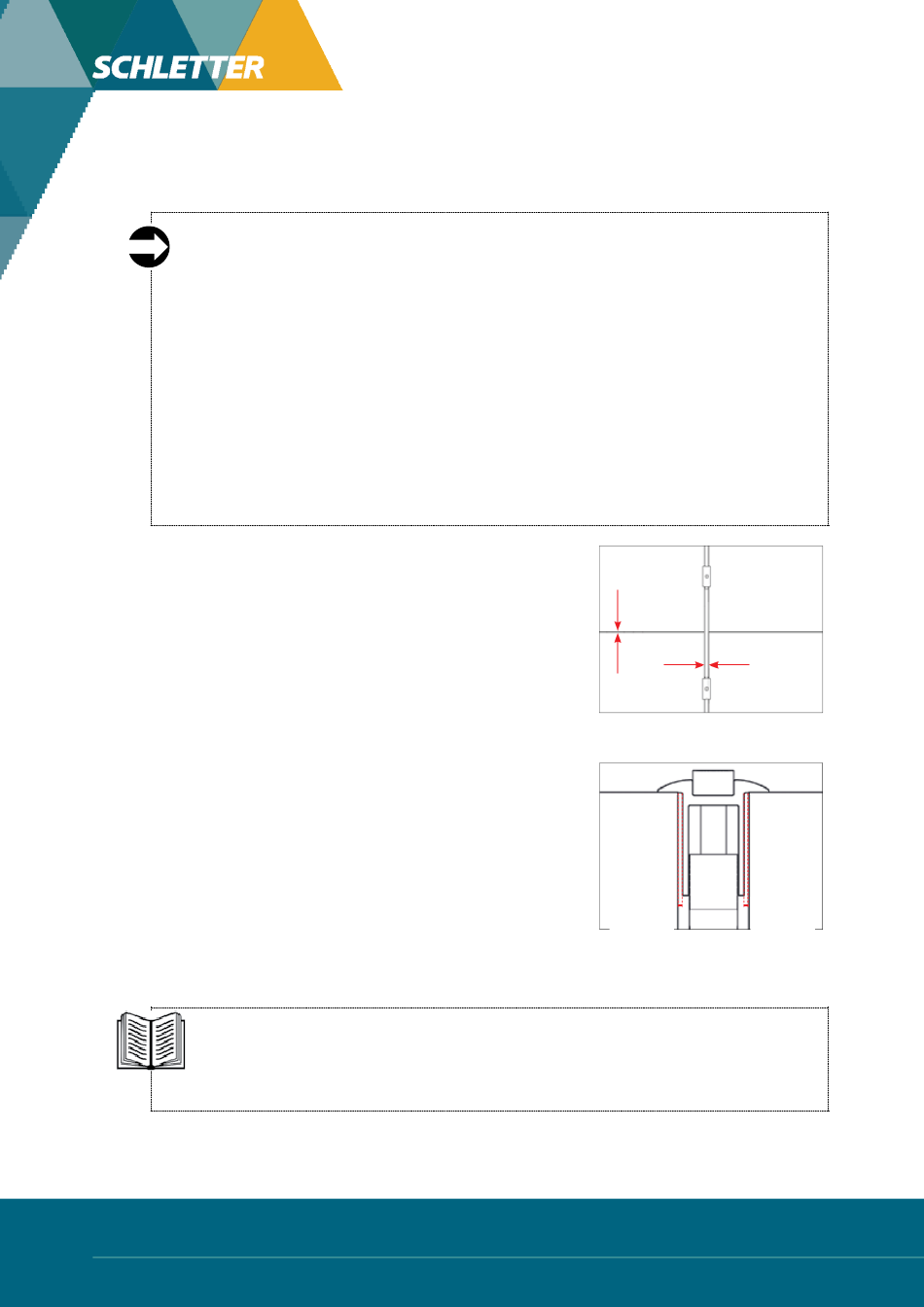

image 6.-1 (distance de modules)
0,5 – 2
0,5 – 2
mm
mm
image 6.-2 (mesure d'écartement)
