5.3. Montage du profilé support de modules (panne)
AVERTISSEMENT
•
Veuillez utiliser pour le montage des profilés support de modules un
équipement de protection approprié, en particulier un casque de sécurité !
•
Sécurisez les pièces à fixer contre le glissement !
•
Utilisez en cas de charges importantes des moyens auxiliaires appropriés et
sollicitez l'aide de vos collègues !
•
Gardez propre le domaine d'activité afin d'éviter des chutes !
•
Ne restez jamais sous des charges suspendues et fixez les objets et les
outils pour éviter leur chute ou basculement !
ATTENTION
Veuillez tenir compte du fait que le profilé support de modules doit être monté
dans un angle de 90° par rapport à l'ensemble de composants d'arbalétrier pour
que les modules soient correctement placés. Un montage imprécis peut, dans le
pire des cas, provoquer la chute des modules.
1.
Rentrer par pivotement le
profilé support de modules
dans les plaques de fixation à
l'ensemble de composants
d'arbalétrier
2.
Enfoncer le dispositif de
serrage avec un marteau en
plastique. Faites contre-
pression avec un marteau du
côté opposé de la plaque de
fixation.
3.
Recouvrir environ 3 cm des
extrémités des profilés des
profilés support de modules
avec une couche de fond à
base de poudre de zinc.
ATTENTION
Les plaques de fixation disposent de trous oblongs pour l'ajustement fin et, le
cas échéant, elles doivent être rajustées.
FS UNO | I400369FR | V3 | INSTRUCTIONS DE MONTAGE | 201609
SCHLETTER SOLAR GMBH | SUBJECT TO MODIFICATIONS
1.

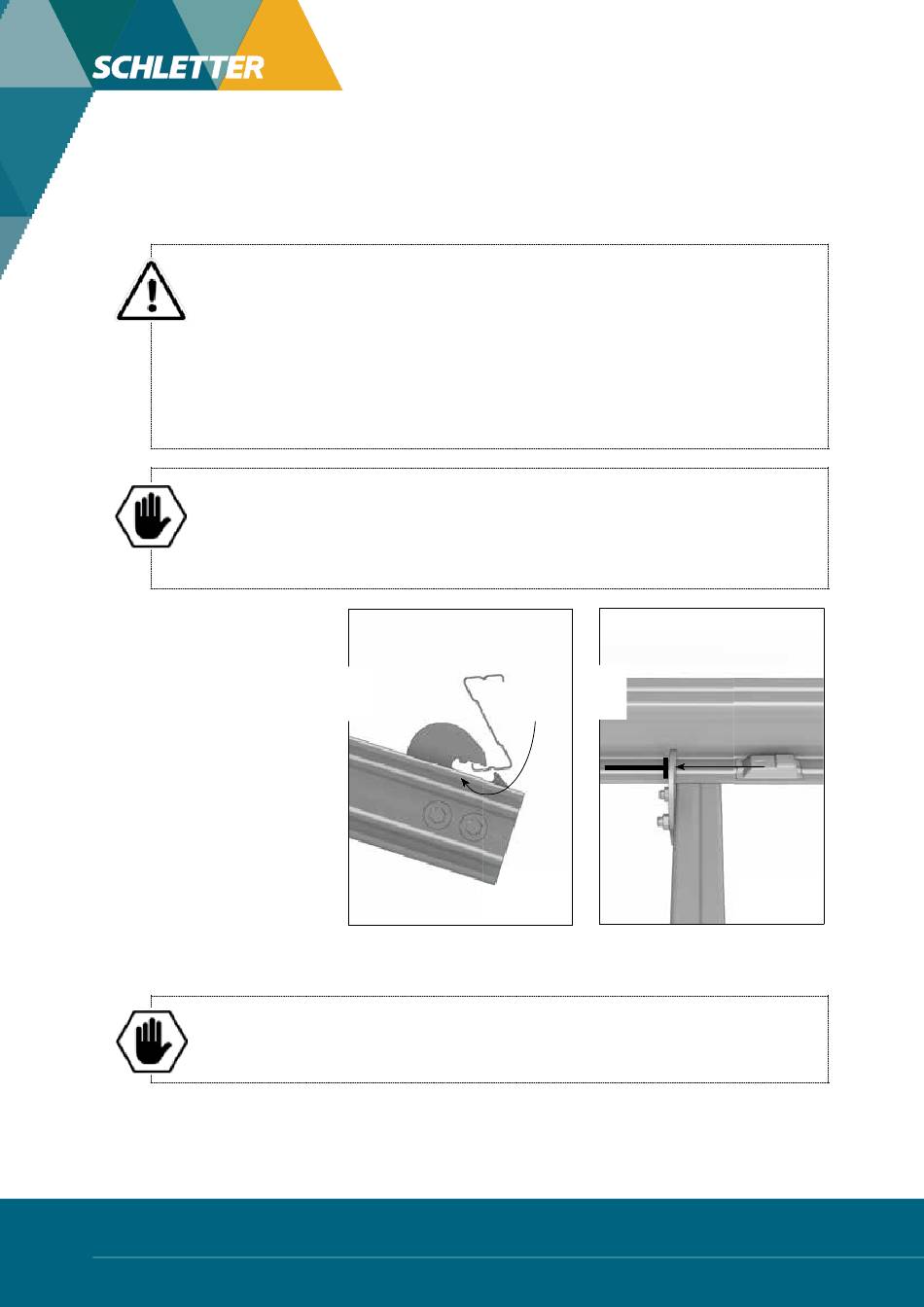

image 5.4.-1 (rentrer par pivotement la panne)
2.
image 5.4-2 (enfoncer le dispositif de serrage)
28
