4. Conseils pour le montage
Le système FS Uno est conçu individuellement en fonction du site en question. On requiert, dés la
planification, les données suivantes :
•
Bornes du terrain
•
Droits de passage, le terrain doit être praticable à tout moment
•
Obstacles sur le terrain à bâtir (tuyautage, câblage souterrain, etc.)
•
Conditions climatiques (vent, pluie, neige, etc.)
•
Des conditions pouvant avoir un impact sur le terrain à bâtir (risque sismique, érosion, etc.)
•
Rapports géotechniques concernant la topologie du terrain et la composition du sol
Pour le montage de la structure à plein champs nous recommandons :
•
de tenir un journal de chantier structuré et détaillé indiquant toutes les étapes quotidiennes de
travail, le personnel employé et le matériau monté.
•
de réaliser une comparaison consciencieuse des bons de livraison concernant le matériau livré sur
le chantier.
4.1. Terrain
Veuillez prendre en compte les inclinaisons du terrain admissibles dès la conception du système en
pleins champs. Les valeurs recommandées ci-dessous constituent la base pour la stabilité statique de
l'installation :
Inclinaison maximale du
terrain Est-Ouest : 3°
concernant les calculs statiques, des
mesures supplémentaires peuvent
éventuellement être requises (p.ex. des
contreventements)
Inclinaison maximale du
terrain Nord-Sud : 35°
(en fonction de la nature de la pente,
composition de sol, roches etc.)
Au sein d'une table, les
installations en pleins champs de
la société Schletter suivent
toujours la topographie. Les
différences d'altitude du sol dans
une même table peuvent être
compensées par les pieux
battus. Veuillez, pour cette
raison, aligner les fondations
d'enfoncement à l'aide d'un
cordon dès leur enfoncement. La
tolérance de la profondeur
d'ancrage est ici de ±100 mm.
FS UNO | I400369FR | V3 | INSTRUCTIONS DE MONTAGE | 201609
SCHLETTER SOLAR GMBH | SUBJECT TO MODIFICATIONS

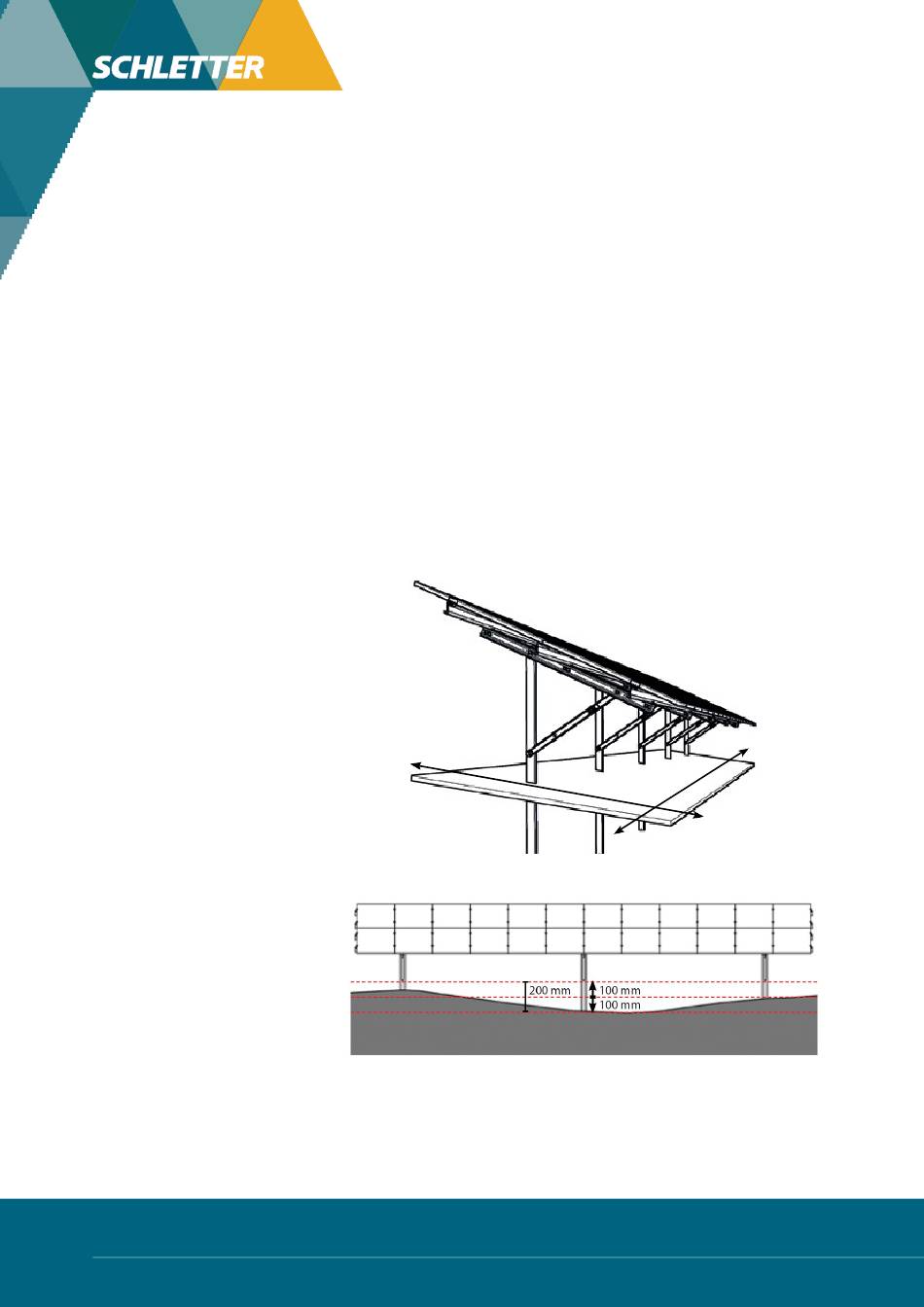

image 4.1-1 (inclinaison du terrain)
image 4.1-2 (tolérances de la profondeur d'ancrage)
Inclinaison Nord - Sud
Inclinaison Est - Ouest
