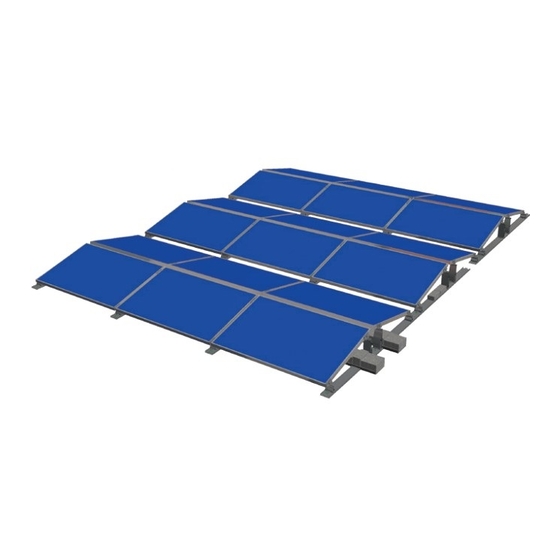

- Page 1 FIXGRID18 INSTRUCTIONS DE MONTAGE...
-
Page 2: Table Des Matières
8. Montage du dernier module du rang ..................11 9. Montage des windsafes (tôles coupe-vents) ..............12 10. Pose du Lest : ..........................14 FIXGRID18 | I400338FR | V0 | INSTRUCTIONS DE MONTAGE | 201808 SCHLETTER SOLAR GMBH | SOUS RÉSERVE DE MODIFICATIONS... -
Page 3: Instructions Pour Un Montage En Orientation Simple (Ex : Oriente Sud)
Risque de blessure ! Risque de blessure de personne dû à la chute de pièces. Veillez à baliser la zone à risque avant le début des travaux de montage et à avertir les personnes à proximité. FIXGRID18 | I400338FR | V0 | INSTRUCTIONS DE MONTAGE | 201808 SCHLETTER SOLAR GMBH | SOUS RÉSERVE DE MODIFICATIONS... -
Page 4: Conseil De Montage
à ce jour (2018). Dans le cas d’autres dimensions de modules celles-ci feraient l’objet de demande et de calcul spécifiques. Les informations du fabricant concernant le serrage des modules doivent être respectées. FIXGRID18 | I400338FR | V0 | INSTRUCTIONS DE MONTAGE | 201808 SCHLETTER SOLAR GMBH | SOUS RÉSERVE DE MODIFICATIONS... - Page 5 Utilisez les instructions de montage les plus récentes ! Vous les trouverez sur notre site internet : www.schletter-group.com dans la section Solaire sous Téléchargements. Ou demandez à votre contact Schletter. FIXGRID18 | I400338FR | V0 | INSTRUCTIONS DE MONTAGE | 201808 SCHLETTER SOLAR GMBH | SOUS RÉSERVE DE MODIFICATIONS...
-
Page 6: Donnees Techniques
La longueur des profilés de base dépend de la distance d’ombrage choisie, de la largeur du module et du nombre de lignes de modules. La distance d’ombrage peut être calculée via le Schletter Configurateur. La distance entre le "Profil FixZ 18 bas" et le "Profil FixZ 18 haut" résulte de la largeur du module : Variante 6°... -
Page 7: Montage Du Support Module Sur Le Profilé De Base À L'aide Du Connecteur Prémonté
Le bord avant du support module = Distance d – 96/2mm Placez le bord avant du support module sur le marquage, attention au sens de rotation ! FIXGRID18 | I400338FR | V0 | INSTRUCTIONS DE MONTAGE | 201808 SCHLETTER SOLAR GMBH | SOUS RÉSERVE DE MODIFICATIONS... -
Page 8: Montage Des Patins De Protection
30 mm Les espaces entre patins de protection sous le profilé de base dépendent de la variante de montage choisie. FIXGRID18 | I400338FR | V0 | INSTRUCTIONS DE MONTAGE | 201808 SCHLETTER SOLAR GMBH | SOUS RÉSERVE DE MODIFICATIONS... - Page 9 En cas d’écoulement transversal des eaux pluviales il faut veiller à ce que l’espacement entre patins soit suffisant. Ceci doit être mesuré sur la base des précipitations locales sur site. FIXGRID18 | I400338FR | V0 | INSTRUCTIONS DE MONTAGE | 201808 SCHLETTER SOLAR GMBH | SOUS RÉSERVE DE MODIFICATIONS...
-
Page 10: Disposition Des Profilés De Base
Placez les pinces centrales sur le module mais ne les vissez pas tout de suite. Connectez le câble du module selon le schéma électrique du système. FIXGRID18 | I400338FR | V0 | INSTRUCTIONS DE MONTAGE | 201808 SCHLETTER SOLAR GMBH | SOUS RÉSERVE DE MODIFICATIONS... -
Page 11: Montage Des Modules Suivants
Connectez le câble du module selon le schéma éléctrique. La pince de terminaison doit être positionnée à au moins 10mm de l’extrémité du profil. FIXGRID18 | I400338FR | V0 | INSTRUCTIONS DE MONTAGE | 201808 SCHLETTER SOLAR GMBH | SOUS RÉSERVE DE MODIFICATIONS... -
Page 12: Montage Des Windsafes (Tôles Coupe-Vents)
Longueur de 2150mm pour les modules jusqu’à 2067mm de long Livrées en pièce double pré-coupée au milieu ! Se sépare en deux au niveau du marquage pré-découpé ! FIXGRID18 | I400338FR | V0 | INSTRUCTIONS DE MONTAGE | 201808 SCHLETTER SOLAR GMBH | SOUS RÉSERVE DE MODIFICATIONS... - Page 13 Une tôle windsafe seule sera fixé par deux vis autoforeuses de chaque côté (variante 13° ; à 6° il n’y aurait qu’une vis de chaque côté) FIXGRID18 | I400338FR | V0 | INSTRUCTIONS DE MONTAGE | 201808 SCHLETTER SOLAR GMBH | SOUS RÉSERVE DE MODIFICATIONS...
-
Page 14: Pose Du Lest
Les bassines de lestage additionnelles ont des tapis de protection spécifiques qui se fixent à l’aide de rabats sur la bassine (le lestage n’est pas compris). FIXGRID18 | I400338FR | V0 | INSTRUCTIONS DE MONTAGE | 201808 SCHLETTER SOLAR GMBH | SOUS RÉSERVE DE MODIFICATIONS... - Page 15 à gauche. Ainsi le marquage se pose toujours ajusté dans le profilé de base et l’autre bout repose dans le bac précédent. FIXGRID18 | I400338FR | V0 | INSTRUCTIONS DE MONTAGE | 201808 SCHLETTER SOLAR GMBH | SOUS RÉSERVE DE MODIFICATIONS...
- Page 16 A (1:5) Plus amples informations sur nos systèmes sur notre site internet : www.schletter- group.com dans la section Solaire sous Téléchargements. FIXGRID18 | I400338FR | V0 | INSTRUCTIONS DE MONTAGE | 201808 SCHLETTER SOLAR GMBH | SOUS RÉSERVE DE MODIFICATIONS...
- Page 17 SCHLETTER SOLAR GMBH Alustrasse 1 83527 Kirchdorf ALLEMAGNE www.schletter-group.com Nous nous réservons le droit d’effectuer des changements, y compris des modifications techniques.
