5.4. Montage du connecteur de pannes (en option)
Pour le montage des connecteurs de pannes veuillez utiliser les trous percés
prévus à cet effet sur les supports de modules !
1.
Fixez les connecteurs de
pannes aux profilés support
de modules avec
respectivement quatre vis à
six pans M12 x 30 DIN933,
des rondelles DIN9021 et des
écrous de bride M12 DIN6923
5.5. Montage de l'adaptateur de pinces pour modules (en option)
L'adaptateur de pinces pour modules doit être monté en position horizontale des
modules ou en utilisant un serrage combiné. Celui-ci est également utilisé
lorsque les modules sont montés en portrait en combinaison avec des pinces
Rapid 2+ ou standard.
Vous trouverez les positions exactes des adaptateurs de pinces pour
modules dans les consignes des dessins techniques des tables !
ATTENTION
Veillez à ce que lors du serrage de la vis auto-perceuse les débris de forage ne
tombent sur les profilés support de modules afin d'éviter toute corrosion par
contact !
Nettoyez avec une balayette les profilés support de modules après avoir monté
l'adaptateur de pinces pour modules ou couvrez à titre préventif le profilé
support de modules lors de l'opération de vissage (p.ex. avec un carton).
FS UNO | I400369FR | V3 | INSTRUCTIONS DE MONTAGE | 201609
SCHLETTER SOLAR GMBH | SUBJECT TO MODIFICATIONS
1.

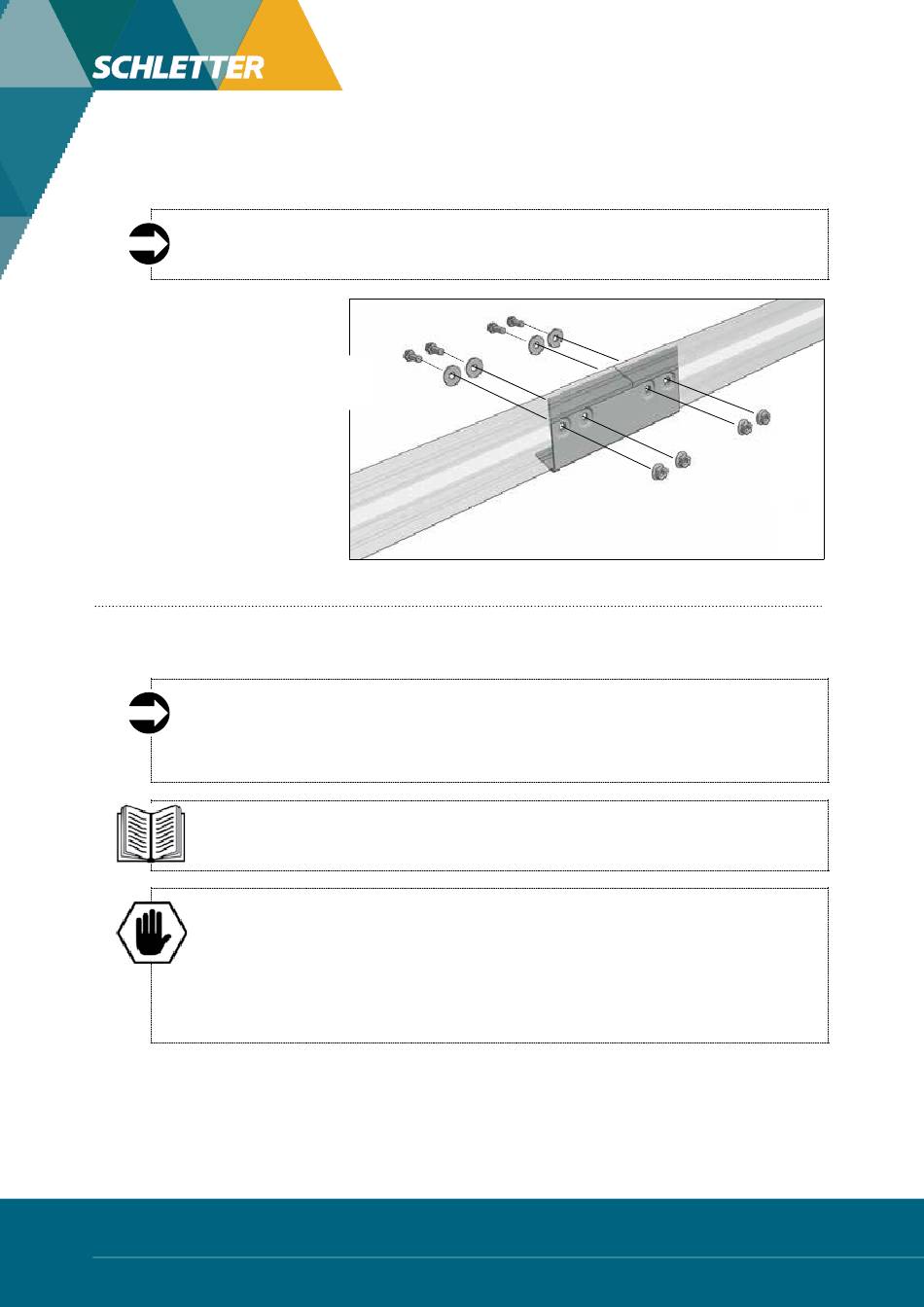

image 5.5.-1 (monter les connecteurs de pannes)
