6 Installation
C Appareil destiné à être raccordé à un système d'évacuation des fumées homologué, vendu séparément,
63
pour l'aspiration de l'air comburant et l'évacuation des produits de combustion. La perte de pression maxi­
male dans les conduits ne doit pas dépasser 100 Pa. Les conduits doivent être homologués pour l'usage
spécifique et supporter une température supérieure à 100 °C. Le conduit de la cheminée doit satisfaire les
exigences de la norme EN 1856-1.
C Appareil raccordé, grâce à son conduit d'évacuation des fumées, à un système composé d'un conduit
83
commun ou individuel. Ce système se compose d'une seule buse à tirage naturel. L'appareil est raccordé,
grâce à un second conduit, à un terminal servant à l'aspiration de l'air comburant situé à l'extérieur du bâ­
timent.
C Appareil raccordé à un terminal vertical via son conduit d'évacuation des fumées, et à une cheminée exi­
93
stante via son conduit d'aspiration de l'air comburant. Le terminal alimente le brûleur en air tout en éva­
cuant simultanément les produits de combustion vers l'extérieur via des ouvertures concentriques ou suffi­
samment rapprochées pour être exposées à des conditions venteuses comparables.
Important
La cheminée doit être nettoyée avant la mise en place du conduit d'évacuation des fumées.
Afin d'éviter la transmission des nuisances sonores dans le logement lorsque la chaudière est en marche, ne
pas emmurer les conduits du système d'évacuation des fumées, mais procéder à leur tubage.
6.5.3

Conduits concentriques

Deux types d'adaptateurs sont disponibles pour les conduits concentriques (A) et (B). Le conduit vertical permet d'insérer un
conduit concentrique vertical ou coudé à 90° ou 45°, et de ce fait, de raccorder la chaudière à des conduits d'admission/
d'évacuation dans toutes les directions, grâce aux possibilités de rotation à 360°. Le raccord (B) est un coude concentrique à
90° conçu pour être utilisé avec tout type d'installation lorsque l'espace supérieur entre la chaudière et l'orifice d'évacuation
mural est réduit.

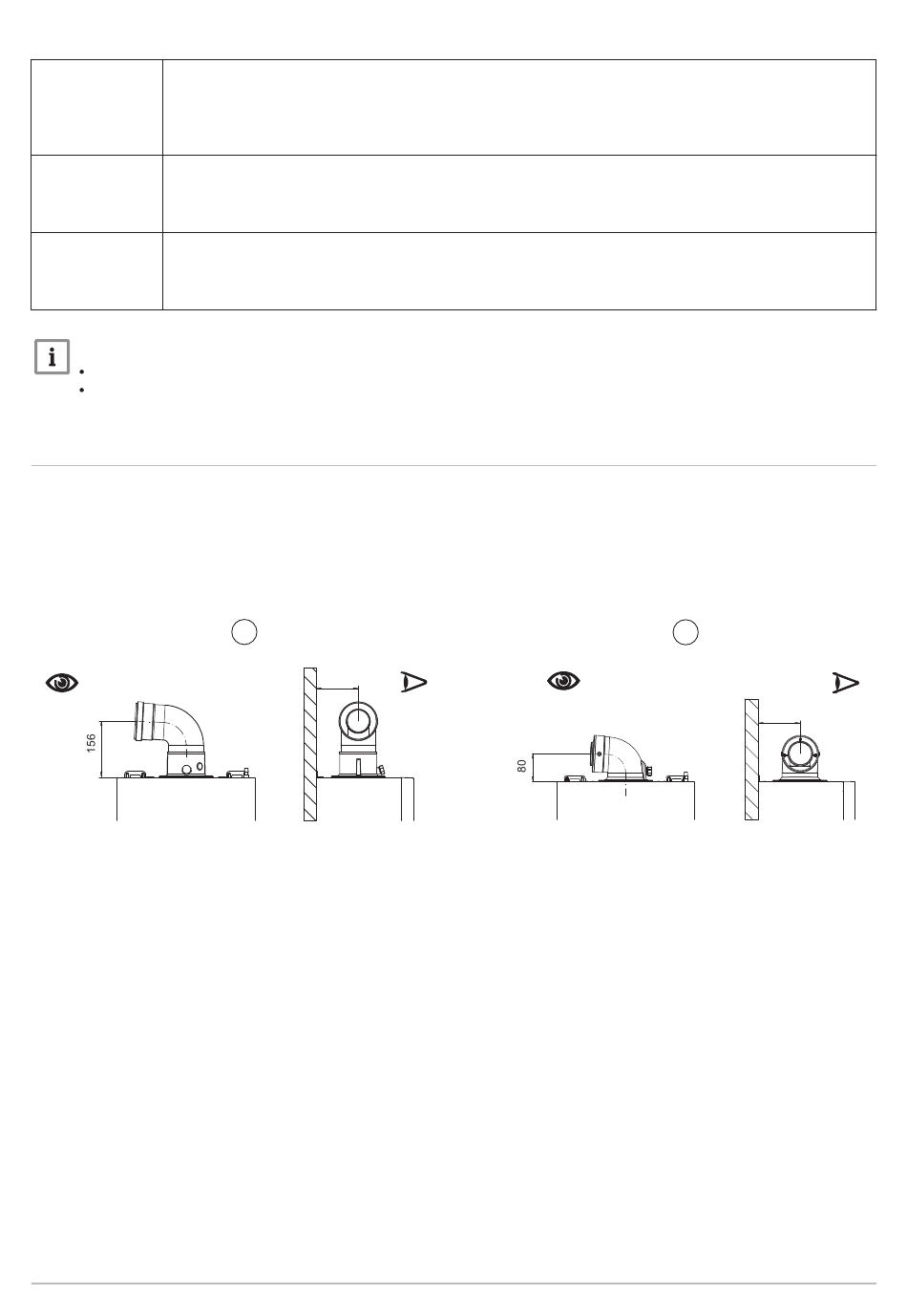

Fig.20 Type de conduits d'évacuation/d'admission concentrique
Le coude à 90° permet de raccorder la chaudière à des conduits d'évacuation et d'admission en observant les différentes
exigences.
Il peut également être utilisé comme coude supplémentaire en association avec le conduit ou coude à 45°.
En cas d'évacuation à l'extérieur, le conduit d'admission/d'évacuation doit sortir du mur d'au moins 18 mm afin de pouvoir placer
la rondelle et le joint pour éviter toute infiltration d'eau.
32 ACCEA
A
120
B
120
BO-0000231
7745717 - 03 - 05082021
