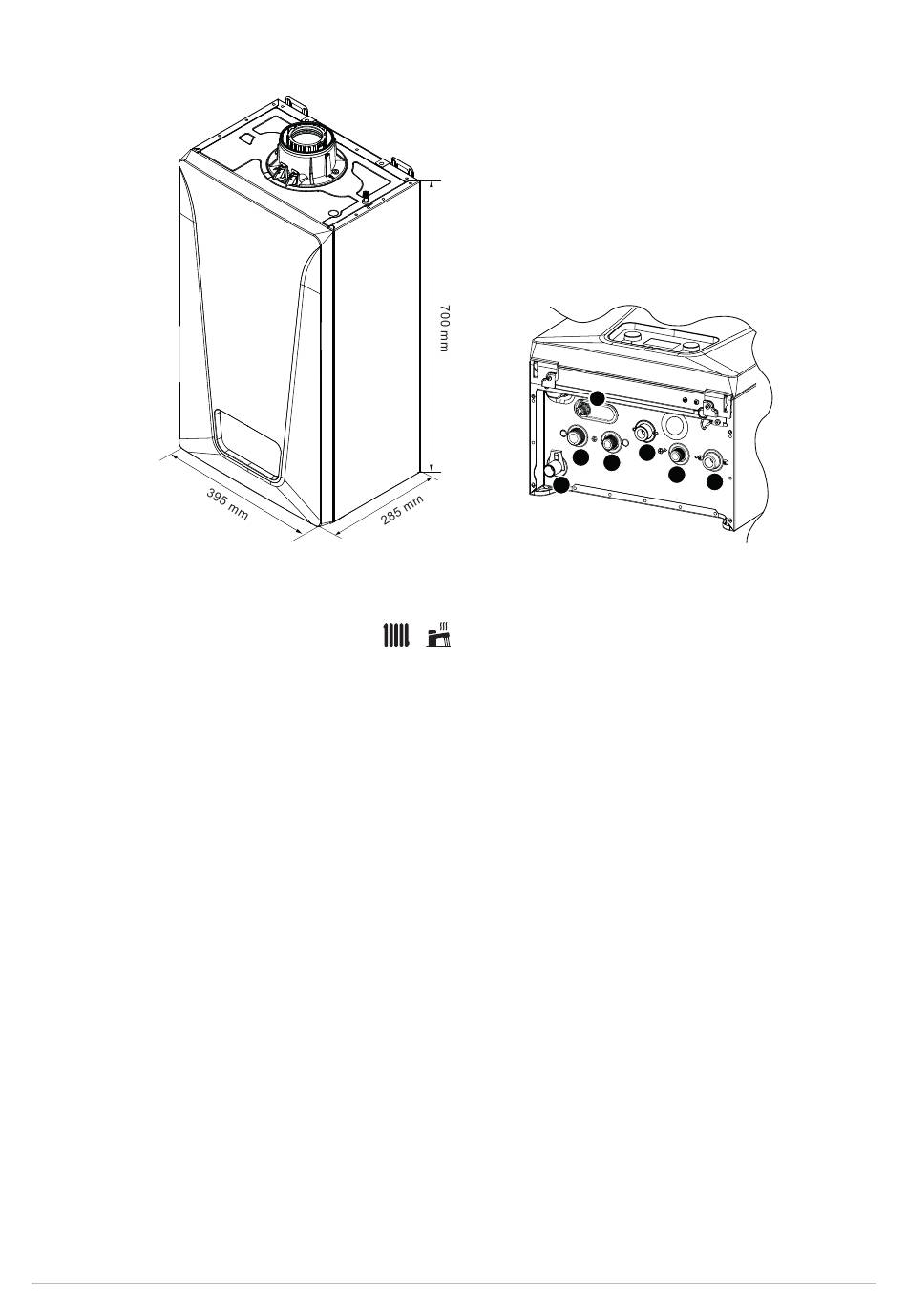

Fig.1
Légende des dimensions et raccordements
7745717 - 03 - 05082021
Mixte : Chauffage + ECS
+
1
Soupape de sécurité
2
Raccord départ du circuit de chauffage (3/4")
3
Raccord de Ø 21,8 mm pour l'évacuation des condensats
4
Raccord de sortie d'ECS (eau chaude sanitaire) (1/2")
5
Raccord d'arrivée de gaz (3/4")
6
Raccord d'arrivée d'eau froide sanitaire (1/2")
7
Raccord de retour du circuit de chauffage (3/4")
3 Caractéristiques techniques
1
5
2
4
6
7
3
BO-0000199-1
ACCEA
13
