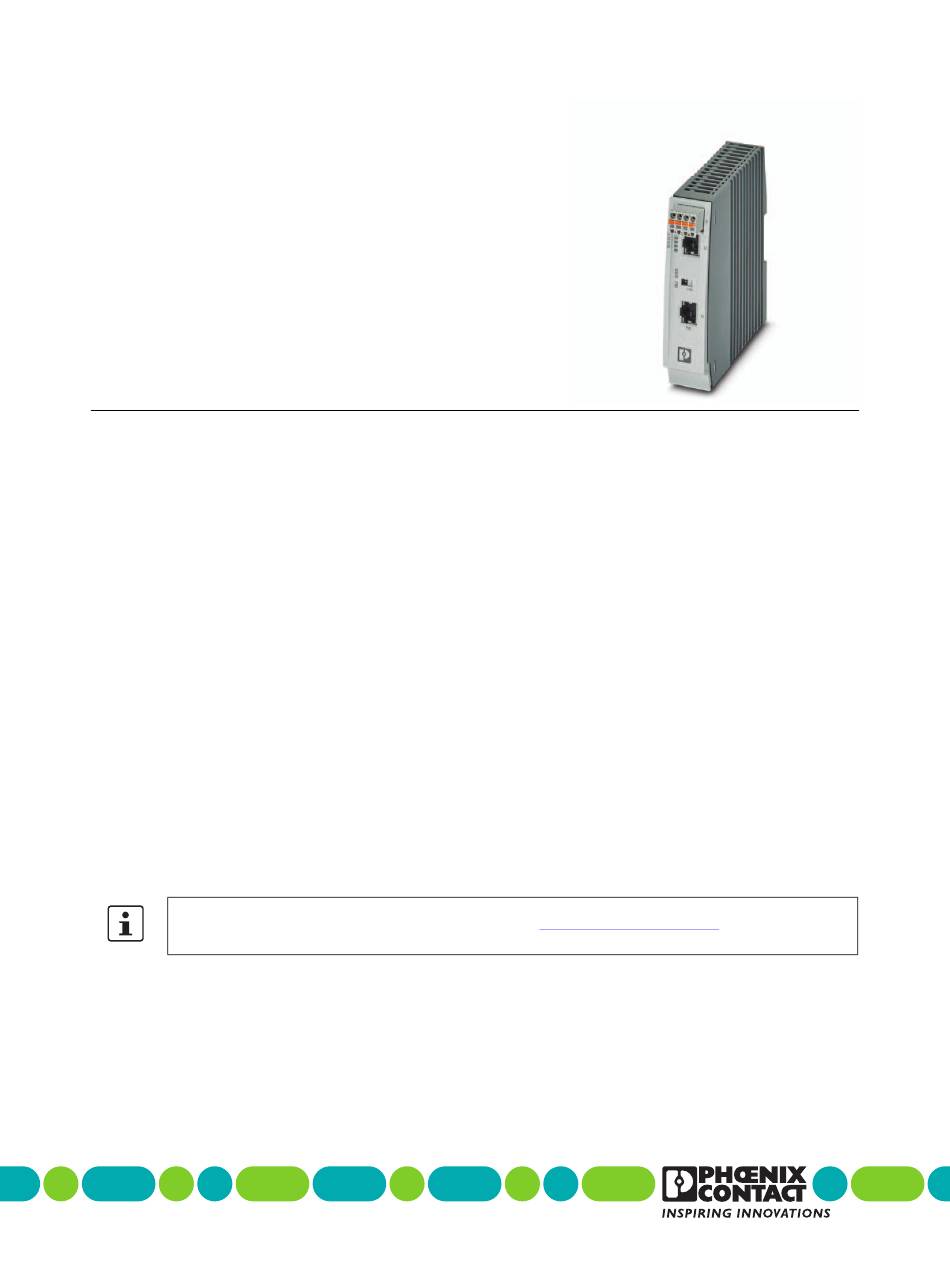

INJ 11...-T
Injecteur PoE à isolation galvanique
Fiche technique
107981_fr_02
1

Description

Les injecteurs relient des équipements Ethernet sans PoE
(par ex. des switchs) avec des équipements terminaux
compatibles PoE (par ex. des caméras IP). En tant que
Power Sourcing Equipment (PSE, équipement source
d'énergie), l'injecteur assure l'alimentation en énergie suffi-
sante d'un Powered Device (PD, appareil de puissance) via
le câble de données.
L'injecteur et l'équipement terminal négocient le besoin en
puissance de manière autonome. Veiller à ce que les équi-
pements terminaux, dont le besoin de puissance peut at-
teindre 30 W, répondent aux exigences des directives
IEEE 802.3af et at.
L'alimentation en tension et le port Power-over-Ethernet
sont isolés galvaniquement. L'appareil est ainsi protégé
contre les courts-circuits dans les câbles de données, côté
terrain.
Assurez-vous de toujours travailler avec la documentation actuelle.
Elle peut être téléchargée sur internet à l'adresse suivante:
© PHOENIX CONTACT
2018-11-23
Caractéristiques
Conforme aux normes IEEE 802.3 af (PoE) et
IEEE 802.3 at (PoE+) jusqu'à 30 W
Modèles jusqu'à 60 W pour 4pairPoE (PoE++)
Détection automatique d'appareils compatibles
IEEE 802.3at ou 802.3af
Sélecteur de codage pour la sélection de paires de
câbles, destinés à la transmission de l'énergie en mode
 A ou B.
Plage de tension d'alimentation étendue
18 V DC ... 57 V DC, redondant
10/100/1000 MBit/s
Plage de température étendue -40 °C ...+75 °C
Connexion sécurisée sur potentiel de masse
Montage sur profilé
phoenixcontact.net/products
au niveau de l'article.
