Phoenix Contact TRIO-PS/1AC/24DC/5 Fiche Technique
Phoenix Contact TRIO-PS/1AC/24DC/5 Fiche Technique

Phoenix Contact TRIO-PS/1AC/24DC/5 Fiche Technique

Alimentation à découpage primaire, monophasée, courant de sortie : 5 a

Publicité

Liens rapides

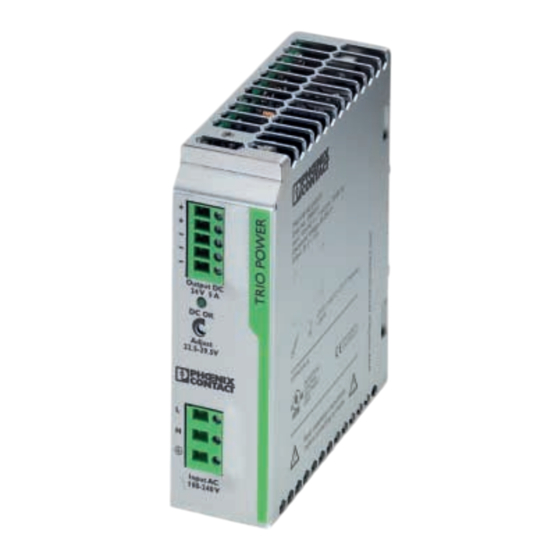

TRIO-PS/1AC/24DC/5
Alimentation à découpage primaire, monophasée,
courant de sortie : 5 A
INTERFACE
Fiche technique
Description
TRIO POWER est l'alimentation 24 V montable sur profilé
avec fonctions de base. Grâce à sa tension de sortie de
24 V DC et ses variantes monophasées et triphasées de
60 W à 960 W, son utilisation convient particulièrement dans
la construction mécanique en série. La plage étendue de
tensions d'entrée et l'ensemble d'homologations internatio-
nales autorisent une utilisation dans le monde entier.
Le MTBF élevé de 500.000 h garantit une grande sécurité
d'alimentation. Les modules peuvent être montés en paral-
lèle pour obtenir une plus grande puissance et assurer la re-
dondance.
Danger !
Le module contient des éléments présentant une tension dangereuse et une forte accumulation
d'énergie !
Ne jamais travailler sur un module sous tension !
Suivant la température ambiante et la charge, le boîtier peut beaucoup s'échauffer !
Assurez-vous de toujours travailler avec la documentation actuelle.
Cette dernière peut être téléchargée à l'adresse www.download.phoenixcontact.fr.
102777_01_fr
Phone: +49-(0) 5235-3-00 • Fax: +49-(0) 5235-3-4 12 00 • www.phoenixcontact.com
© PHOENIX CONTACT - 05/2006
PHOENIX CONTACT GmbH & Co. KG • 32823 Blomberg • Germany
www.phoenixcontact.com/salesnetwork
La signalisation claire par LED et le raccordement du module
avec un bloc de jonction double pour le plus et le moins pour
une répartition rapide du potentiel sont des avantages sup-
plémentaires de cette série de modules. Un troisième bloc
de jonction pour le moins simplifie la mise à la terre côté se-
condaire. Tous les blocs d'alimentation sont protégés contre
les courts-circuits et sont disponibles avec une tension de
sortie régulée et réglable de 22,5 V DC à 29,5 V DC pour
des courants de sortie de 2,5 A, 5 A, 10 A, 20 A et 40 A.
