https://www.phoenixcontact.com/fr/produits/2688035
Module E/S - AXL DI 32/1 - 2688035
Remarque : les données indiquées ici sont tirées du catalogue en ligne. Vous trouverez toutes les informations et données dans la documentation
utilisateur. Les conditions générales d'utilisation pour les téléchargements sur Internet sont applicables.
(http://phoenixcontact.fr/download)
Description du produit
Le module est prévu pour être utilisé dans une station Axioline F.
Il sert à l'acquisition de signaux tout-ou-rien.
Pour améliorer l'immunité, vous pouvez définir les temps de filtrage des entrées.
Des temps de filtrage de 100 μs vous permettent d'appliquer une fonction de comptage avec une fréquence d'entrée de 5 kHz max.
Avantages
32 entrées tout-ou-rien selon EN 61131-2 type 1 et type 3
24 V DC, 2,4 mA
Raccordement des capteurs à 1 conducteur
Temps de rafraîchissement < 100 µs
Durées de filtrage réglables en trois paliers : < 100 µs, 1000 µs ou 3000 µs
Fréquence d'entrée maximale : 5 kHz
Plaque signalétique de l'appareil enregistrée
Données commerciales
Unité de conditionnement
GTIN
GTIN
Poids par pièce (hors emballage)
Numéro du tarif douanier
Pays d'origine
Caractéristiques techniques
Cotes
Légende
Largeur

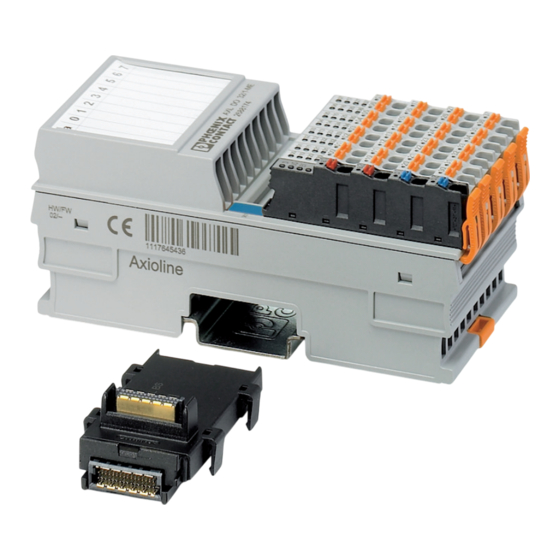

Axioline F, Module d'entrée numérique, Entrées tout-ou-rien: 32, 24 V DC, connectique: 1 fil, vitesse de
transmission dans le bus local: 100 MBit/s, indice de protection: IP20, incl. module d'embase de bus et
connecteurs Axioline F
1 pc
4046356501590
0,232 KGM
85389091
Allemagne
Dimensions
53,6 mm
16/04/2021 Page 1 / 11
Publicité
Table des Matières
Manuels Connexes pour Phoenix Contact E/S-AXL DI 32/1
Sommaire des Matières pour Phoenix Contact E/S-AXL DI 32/1
- Page 1 https://www.phoenixcontact.com/fr/produits/2688035 Module E/S - AXL DI 32/1 - 2688035 Remarque : les données indiquées ici sont tirées du catalogue en ligne. Vous trouverez toutes les informations et données dans la documentation utilisateur. Les conditions générales d'utilisation pour les téléchargements sur Internet sont applicables. (http://phoenixcontact.fr/download) Axioline F, Module d'entrée numérique, Entrées tout-ou-rien: 32, 24 V DC, connectique: 1 fil, vitesse de transmission dans le bus local: 100 MBit/s, indice de protection: IP20, incl.
-
Page 2: Caractéristiques Techniques
https://www.phoenixcontact.com/fr/produits/2688035 Module E/S - AXL DI 32/1 - 2688035 Caractéristiques techniques Cotes Hauteur 126,1 mm Profondeur 54 mm La profondeur est importante en cas d'utilisation d'un profilé TH 35-7.5 Renseignements sur les mesures (selon EN 60715). Conditions d'environnement Température ambiante (fonctionnement) -25 °C ... 60 °C Température ambiante (stockage/transport) -40 °C ... -
Page 3: Entrées Tout-Ou-Rien
https://www.phoenixcontact.com/fr/produits/2688035 Module E/S - AXL DI 32/1 - 2688035 Caractéristiques techniques Potentiels Axioline Alimentation du bus local Axioline F (U Dénomination Tension d'alimentation 5 V DC (via module d'embase de bus) Courant absorbé max. 120 mA (jusqu'à HW 04) max. 60 mA (à partir de HW 05) Consommation de puissance max. - Page 4 https://www.phoenixcontact.com/fr/produits/2688035 Module E/S - AXL DI 32/1 - 2688035 Caractéristiques techniques Normes et spécifications Test de l'immunité selon EN 61000-6-2 Champs électromagnétiques EN Immunité EF 61000-4-3/CEI 61000-4-3 Critère A, intensité de champ : 10 V/m Test de l'immunité selon EN 61000-6-2 Transitoires rapides en salves Immunité...
-
Page 5: Input Circuit
https://www.phoenixcontact.com/fr/produits/2688035 Module E/S - AXL DI 32/1 - 2688035 Schéma fonctionnel Local bus Input circuit DI 1...32 24 V Circuit interne des bornes Classifications eCl@ss eCl@ss 10.0.1 27242604 eCl@ss 11.0 27242604 eCl@ss 4.0 27240400 eCl@ss 4.1 27240400 eCl@ss 5.0 27242200 eCl@ss 5.1 27242600 eCl@ss 6.0 27242600 eCl@ss 7.0 27242604... - Page 6 https://www.phoenixcontact.com/fr/produits/2688035 Module E/S - AXL DI 32/1 - 2688035 Classifications UNSPSC UNSPSC 6.01 43172015 UNSPSC 7.0901 43201404 UNSPSC 11 39121311 UNSPSC 12.01 39121311 UNSPSC 13.2 32151602 UNSPSC 18.0 32151602 UNSPSC 19.0 32151602 UNSPSC 20.0 32151602 UNSPSC 21.0 32151602 Homologations Homologations Homologations PRS / BV / LR / KR / ABS / BSH / RINA / LR / ABS / PRS / BV / RINA / BSH / KR / EAC / EAC / DNV GL / UL Listed / cUL Listed / UL Listed / cUL Listed / DNV GL Homologations Ex Détails des approbations...
- Page 7 https://www.phoenixcontact.com/fr/produits/2688035 Module E/S - AXL DI 32/1 - 2688035 Homologations BSH 840 RINA http://www.rina.org/en ELE030120XG LR http://www.lr.org/en LR2001902TA ABS http://www.eagle.org/eagleExternalPortalWEB/ 18-HG1767360-PDA PRS http://www.prs.pl/ TE/1117/880590/20 http://www.veristar.com/portal/veristarinfo/generalinfo/ BV 36433/B2 BV approved/approvedProducts/equipmentAndMaterials RINA http://www.rina.org/en ELE030120XG BSH 840 KR http://www.krs.co.kr/eng/main/main.aspx HMB17372-AC002 ...
- Page 8 https://www.phoenixcontact.com/fr/produits/2688035 Module E/S - AXL DI 32/1 - 2688035 Homologations UL Listed http://database.ul.com/cgi-bin/XYV/template/LISEXT/1FRAME/index.htm FILE E 238705 cUL Listed http://database.ul.com/cgi-bin/XYV/template/LISEXT/1FRAME/index.htm FILE E 238705 UL Listed http://database.ul.com/cgi-bin/XYV/template/LISEXT/1FRAME/index.htm FILE E 238705 cUL Listed http://database.ul.com/cgi-bin/XYV/template/LISEXT/1FRAME/index.htm FILE E 238705 DNV GL https://approvalfinder.dnvgl.com/ TAA00000DF Accessoires Accessoires Câble préconfectionné...
-
Page 9: Accessoires
https://www.phoenixcontact.com/fr/produits/2688035 Module E/S - AXL DI 32/1 - 2688035 Accessoires Câbles ronds - VIP-CAB-FLK14/AXIO/0,14/1,5M - 2901606 Câble rond pré-équipé; automate: Axioline Realtime I/O; raccordement 1 : Fils individuels (8-pôles) (Les fils sont repérés et équipés d'embouts); raccordement 2 : IDC/FLK connecteur femelle (1x 14-pôles, 90 °-sortie); longueur de câble: 1,5 m ... -
Page 10: Connecteur Sur Profilé
Repérage d'appareils Etiquette - EMT (35X46)R - 0801604 Etiquette, pour la gamme Axioline F de Phoenix Contact, Rouleau, blanc, vierge, repérable avec : THERMOMARK ROLLMASTER 300/600, THERMOMARK X1.2, THERMOMARK ROLL X1, THERMOMARK ROLL 2.0, THERMOMARK ROLL, type de montage: encliquetage dans le porte-repère, surface utile: 35 x 46 mm, Nombre d'étiquettes: 500... - Page 11 Phoenix Contact 2021 © - all rights reserved http://www.phoenixcontact.com 16/04/2021 Page 11 / 11...
