MONTAGE
AVERTISSEMENT :
Pour empêcher un démarrage accidentel qui peut
entraîner des blessures graves, montez toutes les
pièces, assurez-vous que tous les réglages sont
terminés et que toutes les pièces de fixation ont
bien été serrées avant de brancher la scie . La scie
ne doit jamais être branchée lorsque vous installez
des pièces, faites un réglage, installez ou retirez la
lame, lors de son nettoyage et même quand elle
n'est pas utilisée.
POIGNÉE DE VERROUILLAGE DE LA COUPE
D'ONGLET
Voir figure 7.
Mettez le goujon fileté à l'extrémité de la poignée de
verrouillage de la coupe d'onglet dans le trou fileté du bras
de commande pour installer cette poignée sur l'outil. Tournez-
la dans le sens horaire pour la serrer.
GUIDE À POUSSIÈRE
Voir figure 8.
Installe le guide sciure, dans l'orifice d'évacuation de la
garde de lame supérieure. Tournez le guide afin que
l'extrémité d'évacuation soit orientée vers le bas.
SAC À POUSSIÈRE
Voir figure 9.
Un sac à poussière est fourni pour être utilisé sur votre scie
à onglets. Il s'adapte sur l'orifice d'évacuation situé sur le
protège-lame supérieur. Pour l'installer, enlevez le guide à
poussière de l'orifice d'évacuation. Ensuite, resserrez les
deux attaches métalliques pour ouvrir la goulotte du sac et
placez cette dernière sur l'orifice d'évacuation. Relâchez les
attaches. L'anneau métallique se trouvant à l'intérieur du
sac, doit se verrouiller entre les rainures de l'orifice
d'évacuation.
Pour vider le sac, il suffit de l'enlever en reprenant les étapes
ci-dessus dans l'ordre inverse.
BRIDE DE RETENUE
Voir figure 10.
Pour installer la bride de retenue facultative, placez le tenon
de la bride dans l'un des trous à l'avant du socle de la scie
à onglets. Installez la vis de bride de retenue dans la partie
verticale du socle et serrez-la pour fixer la bride de retenue
en position. Tournez la manette de la bride de retenue pour
l'avancer ou la reculer selon le besoin.
AVERTISSEMENT :
Lors de l'utilisation de la bride de retenue avec la
butée, installez-la sur le même côté que la butée
par rapport à la lame. Ceci élimine la possibilité de
recul de la chute une fois la pièce coupée. La non
observation de cet avertissement peut entraîner
des blessures graves.
BRAS DE
COMMANDE
PROTÈGE-LAME
SUPÉRIEUR
GUIDE À
POUSSIÈRE
ORIFICE
D'ÉVACUATION
SAC À
POUSSIÈRE
BASE DE LA
TABLE D'ONGLET
13
DESSERRAGE
POIGNÉE DE
SERRAGE
VERROUILLAGE DE
LA COUPE D'ONGLET

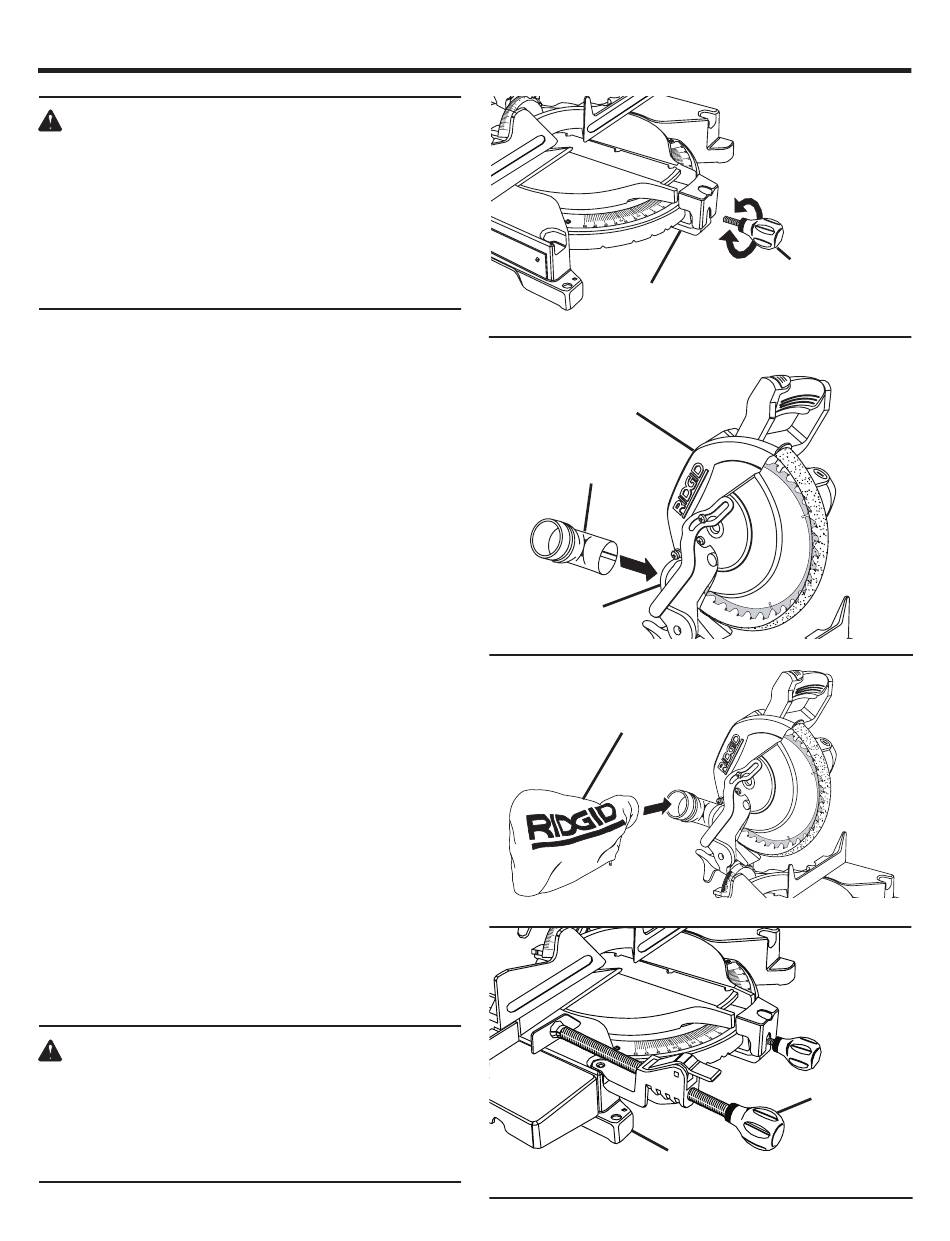

Fig. 7
Fig. 8
Fig. 9
BRIDE
DE RETENUE
Fig. 10
