CARACTÉRISTIQUES
BUTÉES POSITIVES de LA TABLE D'ONGLET
Des butées positives ont été prévues à 0°, 11.25
31.62
°
,et 45°. Les butées de 0°, 11.25
45° se trouvent sur le côté droit et sur le côté gauche de la
table d'onglet.
BOUTON DE VERROUILLAGE DE LA COUPE
EN BISEAU
Le bouton de verrouillage de la coupe en biseau permet de
bloquer votre scie à onglets combinés aux angles de coupe
en biseau voulus. Des vis de réglage des butées positives
ont été prévues sur chaque côté du bras de la scie. Ces vis
de réglage permettent de faire des réglages fins à 0° et 45°.
La fonction d'annulation de limite permet d'obtenir 48° pour
la coupe de biseaux.
FREIN ÉLECTRIQUE
Un frein électrique permet d'arrêter rapidement la rotation de
la lame une fois la détente relâchée.
GUIDE D'ONGLET
Le guide d'onglet de votre scie à onglets combinés est prévu
pour que vous puissiez tenir la pièce en sécurité contre le
guide lors de tous les sciages.
Le dispositif Repeat-A-Cut™ des guides d'onglet droit et
gauche permet de répéter exactement la mêmo coupel. Il
suffit de marquer le guide à l'aide d'un crayon, d'effectuer le
nombre de coupes désiré, puis d'effacer la marque de
crayon avec un chiffon doux.
PROTÈGE-LAME INFÉRIEUR AUTORÉ-
TRACTABLE
Le protège-lame inférieur est fabriqué à partir d'un plastique
transparent résistant aux chocs et qui apporte une protection
sur chaque côté de la lame. Il se rétracte sur le protège-lame
supérieur au fur et à mesure que la lame de la scie est
abaissée dans la pièce.
AVERTISSEMENT :
Pour éviter tout risque de graves blessures, assurez-
vous toujours que la scie est fermement fixée une
surface de travail d'aplomb.
TRACER LES TROUS
À CES ENDROITS
°
,15
°
, 22.5
°
,15
°
, 22.5
°
, 31.62
°
,et de
BASE DE LA SCIE
TROUS DE MONTAGE
°
,

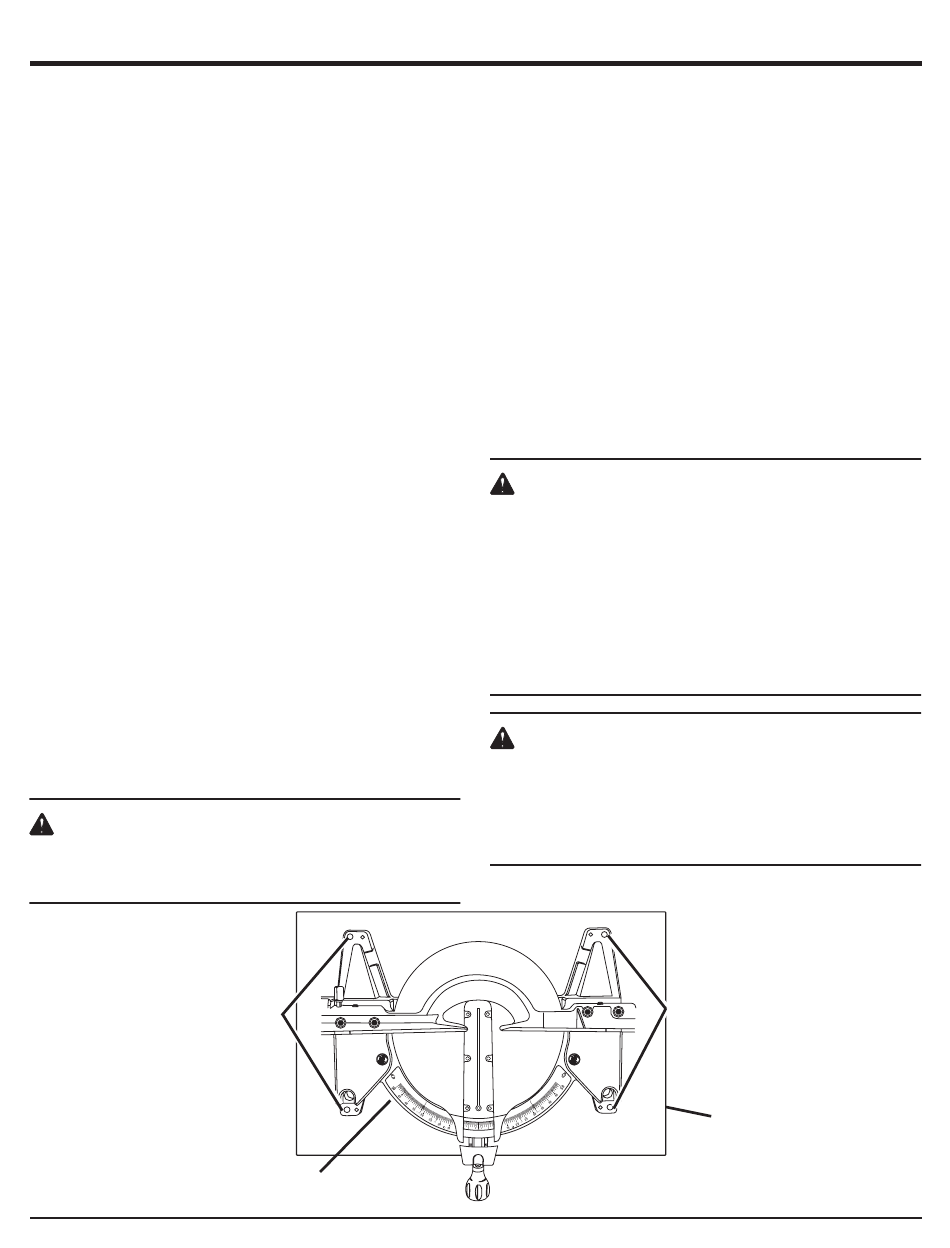

Voir figure 6.
Votre scie à onglets doit être montée sur une surface
portante, ferme, comme un établi. La base de la scie est
dotée à cette fin de 4 trous. Chacun de ces trous permet
l'emploi de boulons mécaniques de 10 mm (3/8 po), rondelles
de blocage et écrous hex. (non compris). Les boulons
doivent être d'une longueur suffisante afin de tenir compte
du socle de la scie, des rondelles de blocage, des écrous
hex. et de l'épaisseur du dessus de l'établi. Serrez bien les
quatre boulons.
La disposition des trous, illustrée à la figure 6, convient à un
établi de 457 mm x 610 mm (18 po x 24 po). Vérifiez
soigneusement l'établi une fois le montage terminé pour
vous assurer qu'il ne peut y avoir aucun mouvement pendant
l'emploi de la scie. Si vous remarquez un déplacement, un
glissement ou un renversement possible de la scie, fixez
l'établi au plancher avant de l'utiliser.
AVERTISSEMENT :
L'utilisation de toute scie peut entraîner la projec-
tion de débris dans les yeux, ce qui peut provoquer
de graves lésions oculaires. Avant de mettre un
outil électrique en marche, portez toujours des lu-
nettes de sécurité ou des lunettes de protection à
coques latérales, ainsi qu'un masque antipoussière
intégral si nécessaire. Nous recommandons le port
d'un masque de sécurité à vue panoramique par-
dessus des lunettes correctives ou celui de lunettes
de sécurité standard à coques latérales.
AVERTISSEMENT :
Ne tentez pas de modifier cet outil ni de créer des
accessoires non recommandés pour cet outil. Ce
genre d'altération ou de modification est un mauvais
usage et pourrait entraîner une condition
dangereuse d'où risque de blessures graves.
1
1 2
1 2
1
5
5
0
12
TRACER LES TROUS
À CES ENDROITS
SURFACE DE MONTAGE
Fig. 6
