ASSEMBLAGE
ÉQUERRAGE DE LA LAME PAR RAPPORT À
LA TABLE À ONGLETS

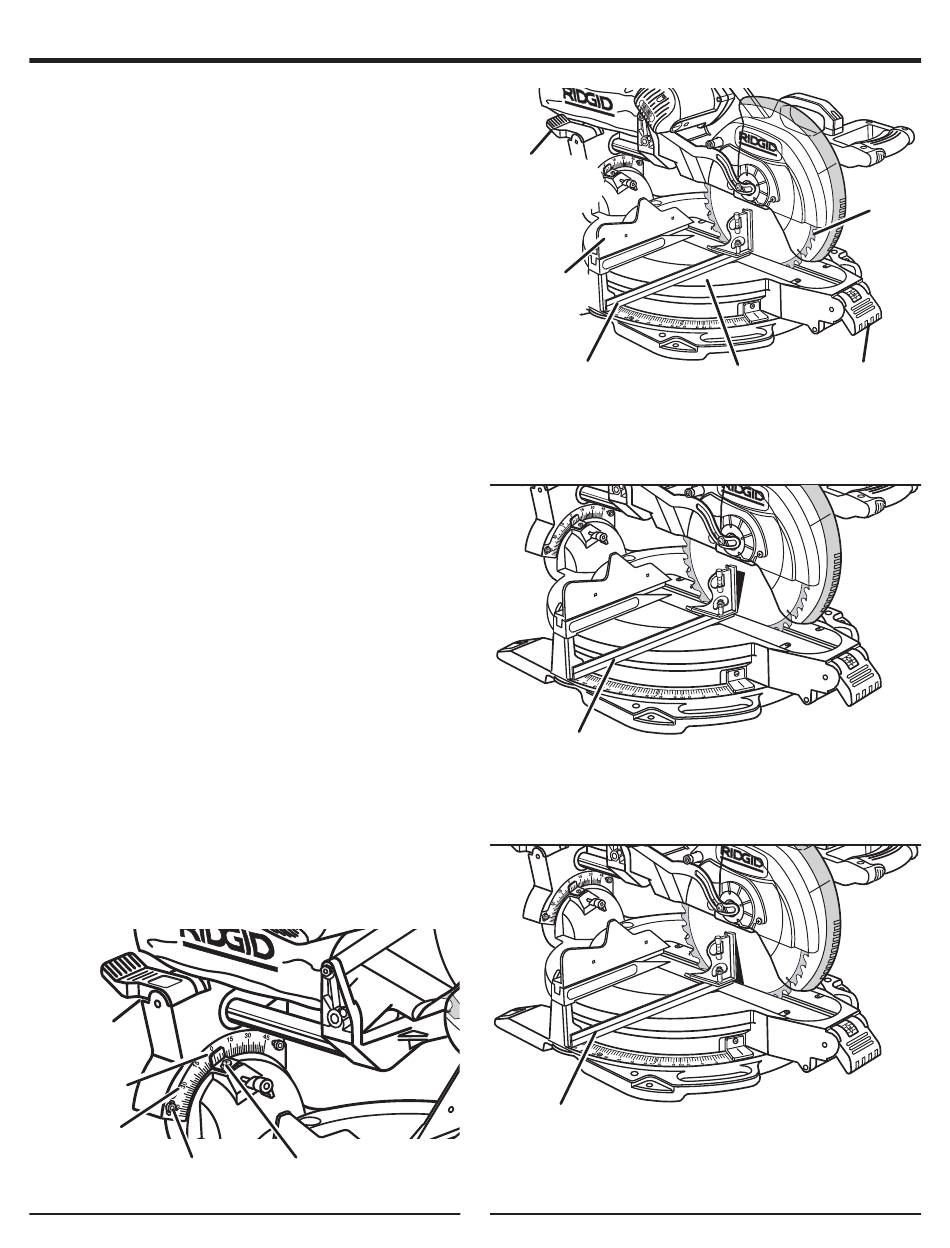

Voir les figures 27 à 30.
 Débrancher la scie.
 Tirer le bras de la scie complètement vers le bas et le
verrouiller en position de transport.
 Relever le levier de verrouillage d'onglet.
 Faire tourner la table à onglet jusqu'à ce que le pointeur
sur le rapporteur d'onglet soit positionné sur 0°.
 Verrouiller le levier de verrouillage d'onglet en le poussant
vers le bas.
 Relever le levier de verrouillage de biseau pour desserrer
et régler la scie pour un biseau de 0° (lame à 90° de la
table). Resserrer le levier de verrouillage de biseau en le
poussant vers le bas.
 Placer une équerre combinée contre la table à onglet et
le plat de la lame.
NOTE : Vérifier que l'équerre est en contact avec le plat
de la lame, non pas avec les dents.
 Faire tourner la lame à la main et vérifier son alignement
sur la table en plusieurs points.
 Le bord de l'équerre et la lame doivent être parallèles,
comme le montre la figure 28.
 Si le haut ou le bas de la lame s'écarte de l'équerre,
comme le montrent les figures 30 et 31, des réglages
sont alors nécessaires.
 Relever le levier de verrouillage de biseau.
 En utilisant la clé de lame, desserrer les deux vis à tête creuse
fixant le rapporteur de biseau et faire coulisser le pivot
à droite ou à gauche au besoin pour aligner la lame de
la scie avec l'équerre. Resserrer les vis à tête creuse.
 Resserrer le levier de verrouillage de biseau en le pous-
sant vers le bas. Vérifier de nouveau l'alignement de la
lame sur la table.
NOTE : La procédure ci-dessus peut être utilisée pour
vérifier l'alignement de la lame sur la table à 0° et 45°.
La scie présente plusieurs rapporteurs d'angle. Une fois les
réglages d'alignement effectués, il peut être nécessaire de
desserrer les vis des rapporteurs et les réinitialiser à zéro.
Voir la figure 27.
raPPorteur
de biSeau
raPPorteur
d'angle
raPPorteur
de biSeau
viS à tête
creuSe
viS de
raPPorteur
Fig. 27
levier de
verrouillage
de biSeau
guide
d'onglet
couliSSant
équerre
combinée
vue de lame correcte d'équerre avec
la table à onglet
équerre
combinée
vue de la lame PaS d'équerre avec la table, deS
réglageS Sont néceSSaireS
équerre
combinée
vue de la lame non d'équerre avec
la table à ongletS réglageS requiS
24
lame
levier de
table à
verrouillage
ongletS
d'onglet
Fig. 28
Fig. 29
Fig. 30
