ASSEMBLAGE
AVERTISSEMENT :
S'assurer que le bouton de verrouillage de la broche
n'est pas engagé avant de brancher la scie dans la
prise. Ne jamais engager le bouton de verrouillage
de la broche lorsque la lame tourne.
INSTALLATION/REMPLACEMENT DE LA
LAME

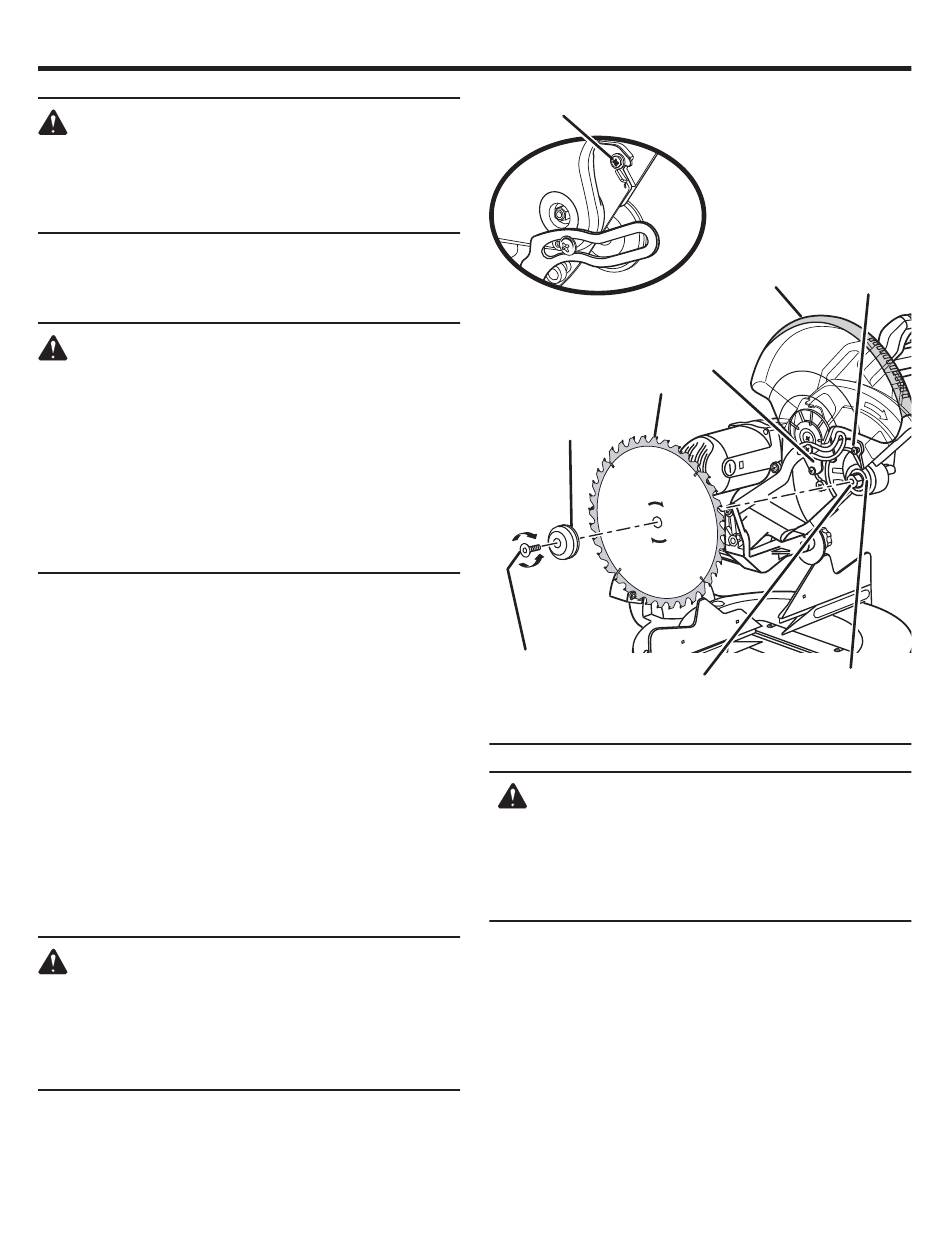

Voir la figure 13.
AVERTISSEMENT :
Cette scie n'utilise que des lames dont la largeur
maximale de 305 mm (12 po). Ne jamais utiliser une
lame trop épaisse car elle empêcherait la rondelle
extérieure de la lame de s'engager sur les méplats
de la broche. Des lames de trop grand diamètre
toucheraient les protections de lame et des lames
trop épaisses empêcheraient le boulon la lame de
maintenir la lame sur la broche. Ces deux situa-
tions peuvent causer un accident et des blessures
graves.
Débrancher la scie.
Relever le bras de la scie.
Faire tourner la protection inférieure vers le haut
et desserrer la vis. Faire tourner le couvercle de vis de
lame vers le haut et vers l'arrière pour exposer la boulon
de la lame.
Appuyer sur l'axe de verrouillage de la broche et tourner la
vis hexagonale jusqu'à ce que la broche se verrouille.
À l'aide de la clé fournie, desserrer et retirer la vis
hexagonale.
NOTE : La boulon de la lame est filtèe à gauche. EIle doit
donc être tourne dans le sens des aiguilles d'une montre
pour être desserre.
Retirer le guide laser et la lame. Ne pas retirer la rondelle
intérieure de la lame.
Appliquer une goutte d'huile sur la surface de contact
des rondelles intérieure (ou guide laser) et extérieure.
AVERTISSEMENT :
Si la rondelle intérieure de la lame a été retirée,
la remettre en place avant d'installer la lame sur
la broche. L'absence de cette pièce pourrait un
provoquer un accident car la lame ne serait pas
correctement serrée.
Engager la lame dans la protection inférieure et sur la
broche. Les dents doivent être orientées vers le bas à
l'avant de la lame, comme le montre la figure 13.
viS
lame
guide
laSer
Pour
deSSerrer
Pour
Serrer
boulon
de la lame
méPlat Sur la
ATTENTION :
Toujours installer la lame avec les dents et la flèche
imprimée sur son côté, orientées vers le bas à
l'avant de la scie. Le sens de rotation de la lame
est également représenté par une flèche estampée
sur la protection supérieure.
Remettre le guide laser. Les deux méplats en « D » de
guide laser s'alignent sur les méplats de la broche.
Appuyer sur le bouton de verrouillage de la broche et
réinstaller la vis hexagonale.
NOTE : La la boulon de la lame est fileté à gauche. Elle
doit donc être tourné dans le sens inverse des aiguilles
d'une montre pour être serrée.
Serrer fermement la boulon de la lame.
Remettre la protection de lame inférieure et le couvercle
de vis en place.
Bien resserrer la vis.
18
18
Protection
de lame
inférieure
couvercle
de viS de
lame
rondelle de lame
intérieure
broche
viS
Fig. 13
