Drinking Water
CSA B125
ASME A112.18.1
NSF 42
NSF 53
Model 210-172 Series
Write purchased model number here.
for purchasing a Delta faucet featuring a Simply P ¯ UR
Thank you
We understand the importance of quality drinking water and believe you will find the
exclusive partnership of Delta Faucet and P ¯ UR
filtration and is easy to install and maintain. Should you have questions or need assistance
we offer a toll-free helpline at 1-800-345-3358.
For easy installation of
your faucet you will need:
• To READ ALL the instructions
completely before beginning.
• To READ ALL warnings, care,
and maintenance information.
• To purchase the correct water
supply hook-up.
NOTE: The filtration system
should be connected to the
cold water supply ONLY.
You may need:
*
Used in threaded connections for
better sealing.
47135 Rev A 12/19/05

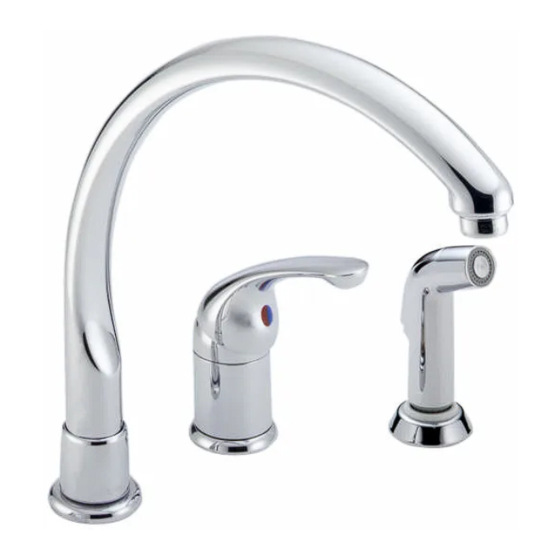

SINGLE LEVER WATERFALL
KITCHEN FAUCET WITH
SIMPLY P ¯ UR
FILTRATION SYSTEM
OWNERS MANUAL
®
*
L
Filter Shuttle/ Housing
®
®
have developed a system that provides
Light
Indicator
WATER
water filtration system.
Battery
Housing
®
1

Publicité

Table des Matières
loading

Manuels Connexes pour Delta Simply PUR 210-172 Serie

Sommaire des Matières pour Delta Simply PUR 210-172 Serie

  • Page 1 NSF 42 NSF 53 Model 210-172 Series Write purchased model number here. for purchasing a Delta faucet featuring a Simply P ¯ UR Thank you ® water filtration system. We understand the importance of quality drinking water and believe you will find the exclusive partnership of Delta Faucet and P ¯...

  • Page 2: Table Des Matières

    Place in a location easy to access for easy maintenance and filter replacement - such as the side cabinet wall just inside the door. Avoid thin walls. Refer to step 5 for detailed placement and mounting information. 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 3 (1) is properly aligned in been made. cavity of base. Mount spout on sink with washer and nut (2). OPTION: If sink is uneven, use silicone sealant under the gasket (1). 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 4 (3) facing front of the valve. Pull down moderately to ensure connection has been made. Feed tubes down through hole in sink making sure that the gasket is properly aligned in cavity of base. 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 5 Snap quick connect spray hose Mount spray support assembly (1). assembly (1) onto spray hose nipple HAND TIGHTEN ONLY. Insert (2). Pull down moderately to ensure spray hose (2) down through connection has been made. spray support. 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 6 (3). Insert tube (4), up to the red line marked on the tube, Insert the light pipe through base into red collet (5). After inserting pull hole (1) and align the gasket inside base up to engage. groove (2). 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 7 (4). Mark the positions of wrenches, etc. the two mounting bracket holes (5). If plastic anchors are needed, drill two 1/4" (6 mm) holes (6) and insert the anchors (7). Install the bracket using the two screws enclosed (8). 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 8 Ensure tab (cam) (4) and receptacle (5) are properly aligned to the position where the small protrusions (5) are positioned inside before assembly. the holes (6). Tighten the lower housing/cartridge assembly (1) onto the filter head (2). IMPORTANT: Do Not Overtighten. 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 9 Insert the light pipe (1) into port (2). Matching the black clips and black Press until it clicks into position. o-ring, snap the quick connect end (1) of tube onto the quick connect nipple (2). Pull up moderately to ensure connection has been made. 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 10 (3) will flash red-green hose (1) prior to final assembly. for 10 seconds. Snap the other end of hose onto the long quick connect spout nipple (4). Pull down moderately to ensure connection has been made. 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 11 (2) (connections for cold and hot water supplies are not supplied). Use the enclosed 3/8" compression faucet connector (3) for the filter spout connection. IMPORTANT: When making connections be sure to use two wrenches when tightening. Do not overtighten. 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 12 (up) position and flush for 5 minutes. Check all connections at arrows for Important: During the flush out leaks. Retighten if necessary, but do period, the vent feature needs to not overtighten. be activated to relieve any trapped 1-800-345-DELTA (3358) www.deltafaucet.com...

  • Page 13: Use And Care Instructions

    Do not use with water above 100˚F/38˚C as this may damage the filter. The Simply P ¯ UR water filtration system is intended for use with cold water only as hot water can reduce the quality of filtered water. 1-800-345-DELTA (3358) www.deltafaucet.com...

  • Page 14: Troubleshooting

    Replace if necessary. If leak appears in upper housing (3) but not at hose connections: Remove filter unit and call 1-800-345-DELTA. If light indicator doesn’t work: A. Check batteries (4) and proper installation. See below for battery replacement.

  • Page 15: Battery Replacement Instructions

    C. Reinsert the battery holder into the top of the filter head. Make sure battery holder is pushed in all the way for full engagement. When battery holder is connected, the indicator light will flash red-green for 10 seconds. 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 16 RP13938 O-Ring RP13938 RP6052 O-Ring Gasket RP38674 RP37033 Nut & Washer Spout Hose RP25548L Base w/Gasket RP6052 Gasket RP5861 Coupling Nuts RP11721 Bracket RP11722 Nut & Wrench RP39345L Hose & Spray Assembly RP6015L Support Assembly LSpecify Finish 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 17 Quick Connect RP42337 Hose Hose RP42345 Mounting Plate, Screws & Wall Anchors RP42341 RP42670 Filter Unit Quad Ring RP11721 Bracket RF-4050 L RF-9999 Filter RP11722 Nut & Wrench RP42343 Gasket RP42342 Lower Housing & Gasket RP42331 LSpecify Finish 1-800-345-DELTA (3358) www.deltafaucet.com...

  • Page 18: Warranty

    Your filter cartridge is warranted for 30 days against all defects in materials and workmanship, when used in compliance with the Owners Manual. Delta will replace, FREE OF CHARGE, during the warranty period, any part or finish that proves defective in material and/or workmanship under normal installation, use & service. Normal wear and tear, misuse, abuse, neglect, improper installation or assembly, or improper maintenance shall not be covered under this limited warranty.

  • Page 19: Technical Specifications

    Individuals requiring water of specific microbiological purity should consult their physician. The Delta 210 Series processes approximately 100 gallons/378 liters. When the filter cartridge exceeds filtering capacity, replacement is essential for the product to perform as represented. In the United States, replacement filters generally costs $19.99 each or less.

  • Page 20: Performance Data Sheet

    PERFORMANCE DATA SHEET FOR DELTA FAUCET MODEL 210 SERIES FILTRATION SYSTEM WITH P ¯ UR RF-4050 L OR RF-9999 FILTER CONTAMINANT REMOVAL DATA IMPORTANT NOTICE: Read this Performance Data Sheet and compare the capabilities of this unit with your actual water treatment needs.
  • Page 21 This form must be signed and dated by the buyer and seller prior to consummation of this sale. This form should be retained on file by the seller for a minimum of two years. BUYER: SELLER: Name Name Address Address City State City State Signature Date Signature Date 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 22 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 23 ® . Comprendemos la importancia de la calidad del agua potable y creemos que usted encontrará que la asociación exclusiva de Delta Faucet y P ¯ UR ® realizado un sistema que proporciona filtración y que es fácil de instalar y mantener.
  • Page 24 – como lo es la pared del mueble al costado casi al abrir la puerta. Evite paredes delgadas. Vea el paso 5 para obtener la información detallada sobre la colocación y el montaje. 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 25 Instale el tubo de salida con la arandela y la tuerca (2). OPCIÓN: Si es fregadero está desnivelado, use sellador de silicón debajo del empaque. 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 26 Hale hacia abajo moderadamente para asegurar que la conexión se ha hecho. Avance los tubos hacia abajo a través del hoyo del lavamanos/ fregadero asegurándose que el empaque esté correctamente alineado en la cavidad de la base. 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 27 APRIETE A rociador (2). Hale hacia abajo MANO SOLAMENTE. Introduzca la moderadamente para asegurar que manguera del rociador (2) hacia abajo la conexión se ha hecho. a través del soporte del rociador. 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 28 Introduzca el tubo con la luz a través del en la boquilla roja (5). Después de agujero en la base (1) y alinee la junta introducirlo hale hacia arriba para dentro de la muesca en la base (2). que encaje. 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 29 (5). Si necesita anclas plásticas, cabezas planas/phillips, llaves de taladre dos agujeros de 1/4" (6 mm) tuercas, etc. (6) e introduzca las anclas (7). Instale el soporte usando los dos tornillos incluidos (8). 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 30 Asegúrese que la lengüeta (cam) (4) y colocadas dentro de los agujeros (6). el receptáculo (5) estén debidamente alineados antes de ensamblarlos. Apriete el ensamble del cartucho (1) en la cabeza del filtro (2). Importante: No apriete demasiado. 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 31 (2). Presione hasta que (1) de conexión rápida en la quede en su sitio. entrerrosca (2) de conexión rápida emparejando los clips negros y los aros-o negros. Hale moderadamente hacia arriba para asegurarse que la conexión se ha hecho. 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 32 10 segundos. de conexión rápida en la entrerrosca larga de conexión rápida del surtidor (4). Hale moderadamente hacia abajo para asegurarse que la conexión se ha hecho. 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 33 Use el conector para llaves de compresión de 3/8" proporcionado (3) para la conexión del filtro del surtidor. Importante: Cuando haga las conexiones asegúrese de usar dos llaves de tuercas al apretar. No apriete demasiado. 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 34 5 min- fugas. Apriete otra vez si es necesario, utos. Importante: Durante el período pero no apriete demasiado. que deje correr el agua, la función 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 35 No lo use con agua a temperatura de más de 100˚F/38˚C ya que esto puede dañar el filtro. El sistema de filtración de agua Simply P ¯ UR es para utilizarse con agua fría solamente ya que el agua caliente puede reducir la calidad del agua filtrada. 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 36 Si la fuga aparece en la cubierta superior (3) pero no en las conexiones de la manguera: Quite la unidad del filtro y llame al 1-800-345-DELTA. Si la luz indicadora no funciona: A. Examine las pilas (4) y si la instalación es apropiada.
  • Page 37 C. Introduzca pilas AA en el receptáculo (1). Asegure que el receptáculo de pilas esté completamente presionado hacia dentro para que encaje bien. Cuando el receptáculo de pilas está conectado, la luz intermitente indicadora roja-verde permanecerá prendida por 10 segundos. 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 38 Tuerca y Arandela Anillo “O” RP37033 Manguera de Salida RP25548L Base con Empaque RP6052 Empaque RP5861 Tuercas de Acoplamiento RP11721 Abrazadera RP11722 Tuerca y Llave RP39345L Ensamble de Manguera y Rociador RP6015L Ensamble de Soporte LEspecifíque el Acabado 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 39 RP42345 Chapa de Instalación Tornillos y Anclas de pared RP42341 RP42670 Unidad del Filtro Empaque RP11721 Abrazadera RF-4050 L ó RF-9999 Filtro RP11722 Tuerca y Llave RP42343 Empaque RP42342 Cubierta Inferior y Junta RP42331 LEspecifíque el Acabado 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 40 Para todos los reclamos de garantía debe tener disponible para Delta la prueba de compra (recibo original de venta) del comprador consumidor original. La garantía de servicio y las piezas de repuesto pueden obtenerse llamando a Delta Faucet Company al 1-800-345-DELTA (3358) (en los E.E.U.U. y Canadá) o escribiendo a:...
  • Page 41 Las personas que requieran consumir agua de cierta pureza microbiológica deberán consultar con su médico. La Delta 210 Series procesan aproximadamente 100 galones/378 litros. Cuando el cartucho del filtro sobrepasa la capacidad de filtrado, es necesario cambiarlo para que el producto funcione de la manera que se ha representado aquí.
  • Page 42 NOTIFICACIÓN IMPORTANTE SOBRE LA ELIMINACIÓN DE CONTAMINATES DEL SISTEMA DE FILTRACIÓN DE MODELO DE DELTA FAUCET 210 SERIES CON EL FILTRO PUR RF-4050 L Ó RF-9999. Lea esta hoja de datos de desempeño y compare las capacidades de esta unidad con sus necesidades de tratamiento de agua reales.
  • Page 43 Esta planilla debe ser firmada y fechada por el comprador y por el vendedor antes de finalizar esta venta. El vendedor debe archivar esta planilla durante un mínimo de dos años. COMPRADOR: VENDEDOR: Nombre Nombre Dirección Dirección Ciudad Estado Código postal Ciudad Estado Código postal Firma Fecha Firma Fecha 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 44 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 45 Simply P ¯ UR ® . Nous sommes conscients de l’importance de la qualité de l’eau potable pour la santé et nous avons la conviction que Delta Faucet et P ¯ UR ont réussi à ® mettre point un système qui procure une filtration et qui est facile à installer ainsi qu’à...
  • Page 46 : à l’intérieur de l’armoire, sur la paroi latérale, près de la porte. Ne montez pas cet appareil dans une paroi mince. Consultez l’étape 5 pour obtenir les instructions détaillées de mise en place et de montage. 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 47 à la cavité dans la base. Montez le bec sur l’évier avec la rondelle et l’écrou (2). OPTION: si l’évier est inégal, appliquez du composé d’étanchéité à la silicone sous le joint. 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 48 Introduisez les tubes d’arrivée d’eau dans les trous de l’évier, par-dessus, tout en prenant soin de bien placer le joint par rapport à la cavité de la base. 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 49 (2) du tuyau souple de la l’évier. SERREZ-LE À LA MAIN douchette. Tirez modérément sur le SEULEMENT. Par le haut, tuyau souple pour vous assurer qu’il introduisez le tuyaux souple (2) est bien branché. de la douchette dans le support de douchette. 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 50 (4) dans la collerette rouge (5) base (1) et positionnez le joint à l’intérieur jusqu’à la ligne rouge sur le tube. de la rainure de la base (2). Tirez sur le raccord pour le bloquer. 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 51 (5). Si des ancrages en plastique extrémité plate ou Phillips, clés, etc. sont nécessaires, percez deux trous de 1/4 po (6 mm) (6) et introduisez les ancrages (7). Installez le support à l’aide des deux vis fournies (8). 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 52 (5) dans les l’assemblage. trous (6). Vissez la cartouche (1) sur la tête du dispositif de filtration (2). IMPORTANT : Prenez garde de trop serrer. 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 53 (1) dans le manchon à raccord rapide (2). Tirez modérément sur le tube pour vous assurer qu’il est bien branché. 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 54 (1) avant de terminer l’assemblage. Branchez l’autre clignotement rouge-vert pendant 10 secondes. extrémité du tuyau souple sur le manchon long à raccord rapide du bec (4). Tirez modérément sur le tuyau souple pour vous assurer qu’il est bien branché. 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 55 Utilisez le raccord à compression pour robinet 3/8 po (3) fourni pour brancher le bec du système de filtration. Important: utilisez deux clés pour serrer et prenez garde de serrer excessivement. 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 56 (1) en position d’ouverture raccords aux endroits indiqués par les (vers le haut) et laissez l’eau s’écouler flèches. Resserrez les raccords au pendant 5 minutes. IMPORTANT : Au besoin, mais évitez de trop serrer. cours du rinçage, vous devez actionner 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 57 à 100˚F ou 38˚C. Autrement, la cartouche filtrante risque d’être endommagée. Le système de filtration Simply P ¯ UR est conçu pour être utilisé avec de l’eau froide seulement. Si l’eau d’alimentation est chaude, l’eau filtrée peut être de moins bonne qualité. 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 58 B. Vérifiez le conducteur de lumière (5) pour voir s’il est mal installé et/ou abîmé. S’il est abîmé, appelez au 1-800-345-DELTA. Si le robinet fuit par la sortie du bec : Actionnez le purgeur d’air (consultez l’étape B à la page 12).
  • Page 59 C. Réintroduisez le porte-piles dans le dessus de la tête du dispositif de filtration. Prenez soin d’enfoncer le porte-piles complètement dans le logement. Après le branchement du bloc-piles, le voyant produit un clignotement rouge-vert pendant 10 secondes. 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 60 Joint torique RP38674 Écrou et Rondelle RP37033 Tuyau de Bec RP25548L Base avec Joint RP6052 Joint RP5861 Écrous de Branchement RP11721 Support RP11722 Écrou et Clé RP39345L Douchette et Tuyau Souple RP6015L Support de Douchette LPrécisez le Fini 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 61 Plaque de montage, vis et ancrages RP42341 RP42670 Dispositif de filtration Joint RP11721 Support RF-4050 L ou RF-9999 Cartouche filtrante RP11722 Écrou et Clé RP42343 Joint RP42342 Boîtier et joint RP42331 Raccord en T LPrécisez le Fini 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 62 Toute réclamation en vertu de la présente garantie doit être adressée à Delta accompagnée de la preuve d’achat (original de la facture) du premier acheteur. Pour obtenir le service et le remplacement de pièces en vertu de la garantie, veuillez communiquer avec Delta Faucet Company au 1-800-345-DELTA (3358) (aux États-Unis et au Canada) ou écrire à...
  • Page 63 Les systèmes de filtration Delta modèle 210 traitent environ 100 gallons d’eau (378 litres). Lorsque la vie utile du filtre excède la capacité de filtrage, il est essentiel de remplacer le filtre pour que la performance du produit soit conforme aux données du tableau.
  • Page 64 Fiche technique de performance AVIS IMPORTANT CONCERNANT L’ÉVACUATION DES CORPS ÉTRANGERS DES SYSTÈMES DE FILTRATION DELTA FAUCET MODÈLE 210 ÉQUIPÉS DE LA CARTOUCHE RF-4050 L OU RF-9999 : Lisez la fiche technique de performance et comparez les résultats obtenus par cette unité...
  • Page 65 Le présent formulaire doit être signé et daté par l’acheteur et le vendeur avant que la vente ne prenne effet. VENDEUR : ACHETEUR : Adresse Adresse Ville État Code postal Ville État Code postal Signature Date Signature Date 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 66 1-800-345-DELTA (3358) www.deltafaucet.com...
  • Page 67 NOTES:...
  • Page 68 NOTES:...

Ce manuel est également adapté pour:
