Sommaire des Matières pour toorx SRX SPEED MAG

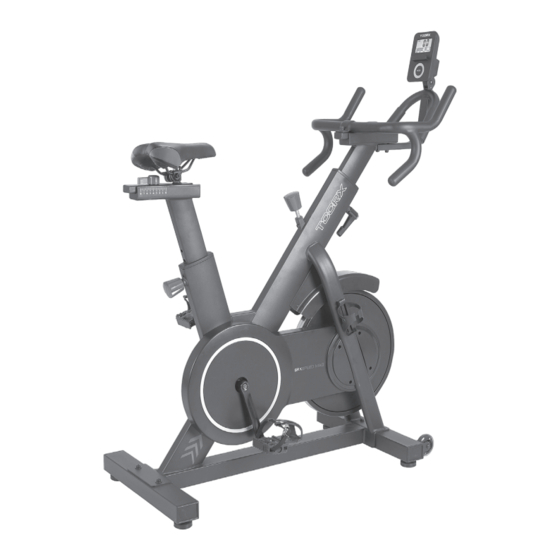

- Page 1 MANUEL D'UTILISATION...
- Page 2 VUE ÉCLATÉE...
- Page 3 EMBALLAGE DU MATÉRIEL...
- Page 4 PARTS LIST Description Qty. Description Qty. Computer Rubber Paste 2×29×19 Computer Holder Fixed Plate of Horizontal saddle tube Bolt M5*20 Saddle Tube Grommet Φ12.5 36L/R Pedal Knob M16 Bolt M8*35*S6 Washer d8*φ16*1.5 Main Frame Bolt Φ7.8*30*M6*15*S5 Cap Nut M8*H16*S13 Foam Grip φ27*3*120 Bearing 608ZZ Roller Φ71*Φ19*24 End cap φ28*17...
- Page 5 Description Qty. Description Qty. Bolt Nut M10 Limiter bushing 89L/R Crank Bolt M5*5*S2.5 Cover Knob Washer d20 Sensor Bearing 6004-RZ Bushing Φ25*Φ21*4 Bolt M6*10*S10 Nylon nut M10*H9.5*S17 Wave washer d20*Φ26*0.3 Bolt M6*52*Φ10*2.5 Bolt ST4.2*16*Φ8 Inner Cover Washer d10*φ20*2 U seat 30*10*1.5 Bolt ST4.2*8 Nylon nut M6*H6*S10 Belt...
- Page 6 INSTRUCTIONS DE MONTAGE ÉTAPE 1 : A. Retirer les boulons (14), les rondelles élastiques (15) et les rondelles (16) du stabilisateur avant (45) et du stabilisateur arrière (48) à l'aide de la clé (A). B. Fixer le stabilisateur avant (45) et le stabilisateur arrière (48) au cadre principal (38) à l'aide des boulons (14), des rondelles élastiques (15) et des rondelles (16) à...
- Page 7 ÉTAPE 2 : A. Retirer le bouton (37) du cadre principal (38), ne pas le sortir complètement. Insérer le tube de la selle (35) dans le cadre principal (38), ajuster la position et faire correspondre avec le trou du bouton (37), puis fixer le tube de la selle (35) dans le cadre principal (38) en utilisant le bouton (37).
- Page 8 (38) en utilisant la poignée de type L (20). ÉTAPE 3 : A. Retirer les boulons (14), les rondelles élastiques(15) et les rondelles(16) du raccord du tube du guidon(18) à l'aide de la clé (A). B.Bien connecter le fil de liaison 1 (11) et le fil de liaison 2(19). C.Insérer le fil dans le montant de l'ordinateur (10), puis insérer le montant de l'ordinateur (10) dans le raccord du tube du guidon (18), et les fixer à...
- Page 9 boulons (14), de rondelles élastiques (15) et de rondelles (16) à l'aide de la clé (A). ÉTAPE 4 : A. Retirer les boulons (13), la rondelle élastique (83) et les rondelles (73) du tube horizontal du guidon (84) à l'aide de la clé (B). B.
- Page 10 ÉTAPE 5 : A. Déverrouiller 4 boulons (3) de l'ordinateur (1) à l'aide de la clé (B). B. Bien connecter le fil (1a) et le fil de liaison 1 (11). C. Fixer l'ordinateur(1) sur son support (2) avec 4 boulons (3) à l'aide d'une clé (B).
- Page 11 ÉTAPE 6 : A. Déverrouiller les boulons (57) du cadre principal (38) à l'aide de la clé (B). B. Fixer le porte-bouteille(106) dans le cadre principal à l'aide de boulons (57) avec une clé(B).
- Page 12 DÉPLACEMENT DE LA MACHINE Pour déplacer la machine, pousser le raccord du guidon (17) jusqu'à ce que les roues de transport sur le stabilisateur avant (45) touchent le sol. Avec les roues au sol, le vélo peut facilement être transporté à l’emplacement souhaité.
- Page 13 2. RÉGLAGE DE L’ÉQUILIBRE Lorsque ce produit se trouve sur une surface irrégulière, régler les deux repose- pieds (47) conformément à la photo d'instruction. 3. RÉGLAGE DE LA SELLE Tourner le bouton (37) dans le sens inverse des aiguilles d'une montre pour ajuster la hauteur en fonction des trous avec la marque rouge de la flèche vers le haut et vers le bas sur le tube de selle (35).
- Page 14 ORDINATEUR D'EXERCICE AVEC POULS MANUEL D’INSTRUCTIONS BOUTONS 1. MODE Appuyer sur cette touche pour sélectionner les fonctions . FONCTIONS 1.SPEED [VITESSE] Afficher la vitesse instantanée et la plage est de 0,0~99,9KM/H.Ou,si le moniteur affiche M, la plage sera de 0,0~99,9MILE/H.Le signal capté maximum est de 1500rpm. Affichage de la répétition actuelle par minute (RPM) pendant l'exercice.
- Page 15 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
