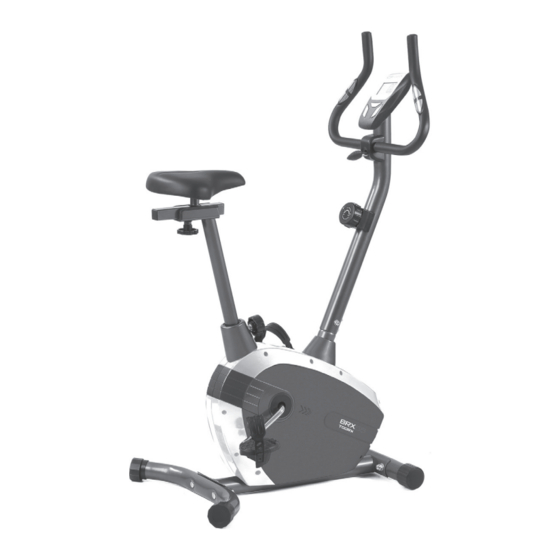

- Page 1 MANUEL DE L'UTILISATEUR...
-
Page 2: Liste Des Pièces
LISTE DES PIÈCES Description Description Main Frame Hexagon Bolt M8×20 Handlebar Cross Pan Head Tapping screw ST4.2×25 Meter Post Tension Spring Φ20×39×δ3.2 Rear Stablizer Nylon Nut M8 Magnetic Wheel Φ180×25 Hexagon Bolt M6×20 Front Stabilizer Φ50×1.5 Pressure Plate Tension Control Knob Bearing 6000Z Arc WasherΦ5 Seat Height Adjustment Knob M16... - Page 3 OUTILS Outil hexagonal multiple S19-S10- S13- S17 Outil hexagonal multiple avec tournevis cruciforme Phillips S13-S14-S15 Clé Allen S6...
-
Page 4: Vue Éclatée
VUE ÉCLATÉE... -
Page 5: Instructions D'assemblage
INSTRUCTIONS D'ASSEMBLAGE 1. Installation des stabilisateurs arrière et avant Assembler le stabilisateur avant (6) et le stabilisateur arrière (4) sur la partie courbée avant du cadre principal (1) avec quatre boulons M10 x 57 (35), quatre rondelles en arc Φ10 (36) et quatre écrous borgnes M10 (34). - Page 6 3. Installation de la barre de compteur Retirer quatre boulons hexagonaux M8x15 (24) et quatre rondelles courbées Φ8 (37) du tube du cadre principal (1). Retirer les boulons avec la clé Allen S6 fournie. Insérer la barre de compteur (3) dans le couvercle pour barre de compteur (75). Brancher le câble de capteur (26) du cadre principal (1) vers la rallonge du câble de capteur (59) de la potence de guidon (3).
- Page 7 Installation du coussin de selle, des soufflets de la tige de selle, de la tige de selle Retirer trois rondelles (38) et trois écrous en nylon M8 (42) de la face inférieure du coussin de selle (27). Guider les boulons sur la face inférieure du coussin de selle (27) à travers les trous situés sur le dessus de la tige(25) de selle, assembler avec les rondelles retirées (38) et les écrous en nylon (42).
- Page 8 5. Installation du guidon Insérer les deux fils du guidon dans le trou de la barre de compteur (3), et laisser les deux fils ressortir par le dessus de la barre de compteur. Assembler le guidon (2) sur la barre de compteur (3) avec le boulon en T (66), le manchon (65) et le couvercle décoratif pour guidon (64)
- Page 9 6. Installation du compteur Retirer deux boulons (63) à l’ arrière du compteur (10), brancher les trois fils du compteur (10) vers les trois fils situés sur le haut de la barre du compteur (3). Ensuite, fixer le compteur (10) sur la barre du compteur (3) avec des boulons(63) Outil : Outil hexagonal multiple avec tournevis...
- Page 10 MANUEL D'INSTRUCTIONS DU MONITEUR D'EXERCICE SPÉCIFICATIONS DURÉE--------------------------------------------------0:00~99:59MIN VITESSE------------------------------------------------0.0~999.9ML/H (KM/H) DISTANCE----------------------------------------------0.00~999.9ML (KM) CALORIE------------------------------------------------0.0~999.9KCAL COMPTEUR KM (LE CAS ÉCHÉANT) -------- 0.0~99.99ML (KM) FRÉQUENCE CARDIAQUE (LE CAS ÉCHÉANT) --------40~240BPM FONCTIONS DES TOUCHES : MODE : Cette touche vous permet de sélectionner et de verrouiller une fonction particulière que vous souhaitez utiliser.
- Page 11 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
