Cette notice permet de faire, la mise en service d'un automatisme 402 CBC posé dans les règles de
l'art en modalité BASIC. Pour des explications complémentaires veuillez consulter la notice complète
Opérateur 402*** platine E045S***Récepteur et télécommande FDS
PLAN DE CABLAGE
MONTAGE BRAS DES MOTEURS
La fixation avant du bras
doit être posée sur la
traverse renforcée

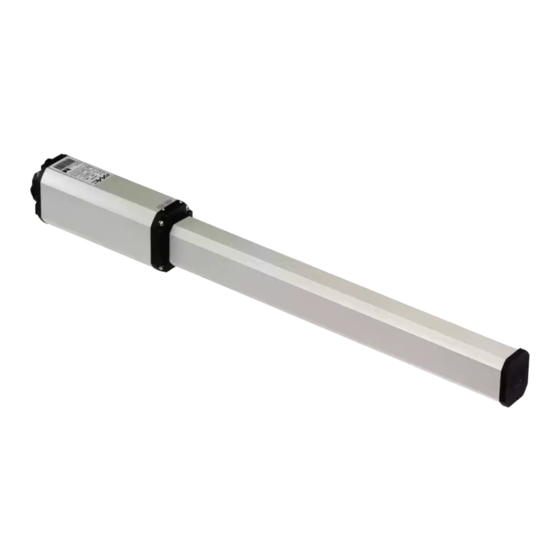

402 CBC
=
Pas de blocage de
l'automatisme en
position
PORTAIL OUVERT
NOTICE SIMPLIFIEE LEADER KIT
Modèle 402 CBC
B
Câble Basse Tension
3
Câble 3x05mm² (ex sélecteur clé)
5
Câble 0,5mm² (Cellules, Encodeurs,...)
2
Câble 2x1,5mm² + RG58 (si antenne)
1
Câble 4G1,5mm² (opérateur) +2x0,5mm² (si encodeurs)
A
Câble d'Alimentation
Câble 3G1,5mm² - Alimentation
4
Page /4
