Représentation Graphique De La Sortie Des Mesures Àdifférentes Intensités De Précipitations - OTT Pluvio2 L Manuel D'utilisation

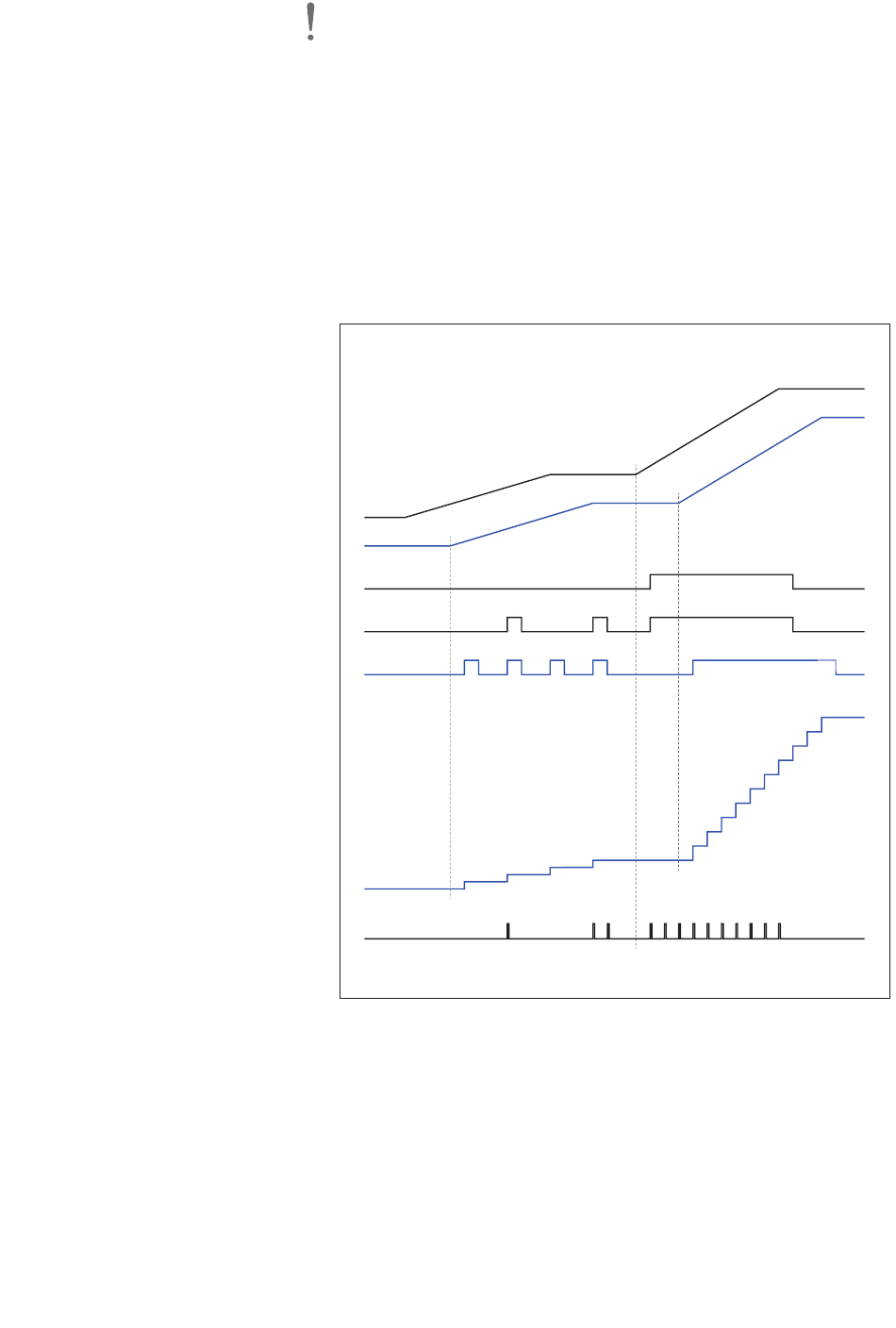

Fig. 3 : Représentation schématique des
différentes valeurs des mesures de
OTT Pluvio² L pour des précipitations
fines (< 0,1mm/min) et standard
(> 0,1 mm/min).
Les seuils des voies sont indiqués à droite.
Attention :
Lors du raccordement des sorties à impulsions à
– un enregistreur de données OTT ¨ aucun câblage n'est requis. Il est possible
de brancher les sorties à impulsions directement aux entrées à impulsions d'un
enregistreur de données OTT.
– un enregistreur de données externe ¨ le câblage externe à la sortie à impul-
sions et à la sortie d'état doit être dimensionné de telle sorte que les seuils pour
I ≤ 100 mA et U ≤ 28 V soient respectés dans toutes les conditions de
max max
fonctionnement ! Si nécessaire, utiliser une résistance protectrice (résistance
d'excursion) !
3.3 Représentation graphique de la sortie des mesures à
différentes intensités de précipitations
Précipitations fines
< 0,1 mm/min
Collecteur TR
Collecteur NTR
Intensité TR
Quantité TR-NTR
Quantité NTR
Quantité
totale NTR
Quantité d'impul-
sions TR-NTR
Seuil de voie
Précipitations
≥ 0,1 mm/min
5 min
0,1 mm/min
*en une heure
0,01 mm
0,01 mm
* 0,05 mm
* 0,05 mm
* 0,05 mm
0,1mm
11
