DOC026.77.80211

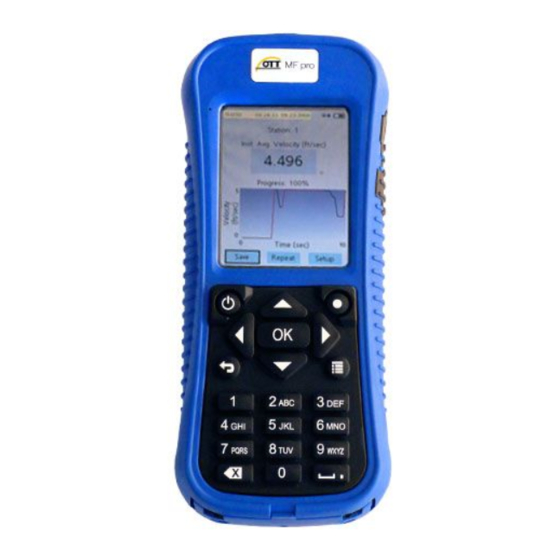

MF pro
09/2018, Edition 7
Mode d'emploi

Publicité

Table des Matières
loading

Manuels Connexes pour OTT MF pro

Sommaire des Matières pour OTT MF pro

  • Page 1 DOC026.77.80211 MF pro 09/2018, Edition 7 Mode d'emploi...

  • Page 3: Table Des Matières

    Table des matières Caractéristiques ......................3 Caractéristiques techniques des capteurs ..............3 Caractéristiques de l'appareil de mesure portable ............3 Caractéristiques de l'interface utilisateur ..............4 Caractéristiques générales ..................5 Généralités ........................5 Consignes de sécurité ....................5 Interprétation des indications de risques .............. 5 Etiquettes de mise en garde ................
  • Page 4 Table des matières Mise à niveau du micrologiciel ................... 29 Nettoyage du capteur ....................30 Nettoyage de l'appareil de mesure ................30 Remplacement de la batterie ..................30 Dépannage ........................31 Diagnostics ........................ 31 Dépannage des erreurs ..................... 31 Pièces de rechange et accessoires ..............

  • Page 5: Caractéristiques

    Caractéristiques Les caractéristiques techniques peuvent être modifiées sans préavis. Caractéristiques techniques des capteurs Caractéristique Détails Mesure de la vitesse Méthode Électromagnétique Plage de mesures 0 à 6,09 m/s (0 à 20 pi/s) Profondeur minimale de l'eau 3,18 cm (1,25 po) Précision ±2% de la lecture ±0,015 m/s (±0,05 pi/s) 0 à...

  • Page 6: Caractéristiques De L'interface Utilisateur

    Caractéristique Détails Durée de vie de la batterie 18 heures en utilisation quotidienne courante intensive ; 20 ºC (68 ºF) Chargeur de batterie Adaptateur électrique externe, efficacité énergétique VI, 100 à 240 V CA, 50 à 60 Hz, entrée 0,5 A ; 12 V DC, sortie 1,25 A Dimensions (L x l x h) 21,8 x 9,3 x 5,3 cm (8,6 x 3,7 x 2,1 po) Connecteur USB...

  • Page 7: Caractéristiques Générales

    Caractéristiques générales Caractéristique Détails Nombre maximum de fichiers en temps 50 chacun avec un maximum de 75 mesures capturées par réel. l'utilisateur. Microprogramme Le capteur et l'instrument de mesure portable peuvent être mis à niveau sur site par USB Généralités En aucun cas le constructeur ne saurait être responsable des dommages directs, indirects, spéciaux, accessoires ou consécutifs résultant d'un défaut ou d'une omission dans ce manuel.

  • Page 8: Etiquettes De Mise En Garde

    Etiquettes de mise en garde Lisez toutes les informations et toutes les étiquettes apposées sur l’appareil. Des personnes peuvent se blesser et le matériel peut être endommagé si ces instructions ne sont pas respectées. Tout symbole sur l'appareil renvoie à une instruction de mise en garde dans le manuel. Ceci est le symbole d'alerte de sécurité.

  • Page 9: Présentation Du Produit

    4. Repositionner l’antenne de réception du périphérique qui reçoit les interférences. 5. Essayer plusieurs des techniques ci-dessus à la fois. Présentation du produit Le système de vitesse portable s'utilise sur le terrain, en laboratoire et dans les municipalités. Il est possible de mesurer avec ce système des débits turbulents, bruyants et lents.

  • Page 10: Aperçu Du Capteur

    Figure 1 Composants assemblés 1 Courantomètre portable 7 Vis de verrouillage/libération de hauteur de capteur (accessoire) 2 Verrou de hauteur/dispositif de libération du capteur 8 Adaptateur de tige de barbotage 20 mm/HERES (accessoire) 3 Partie supérieure de la perche à gué (accessoire) 9 Tige de barbotage 20 mm (accessoire) 4 Câble du capteur 10 Tige de barbotage HERES (accessoire)

  • Page 11: Aperçu Général De L'appareil De Mesure

    Figure 2 Composants du capteur 1 Electrodes de capteur 5 Cuve de pression (capteurs avec option de profondeur) 2 Corps du capteur 6 Capteur avec option de profondeur 3 Fiche de connexion du capteur 7 Capteur sans option de profondeur 4 Vis moletée de fixation du capteur Aperçu général de l'appareil de mesure Figure 3...

  • Page 12: Composants Du Produit

    Composants du produit En cas d'achat d'un système complet, consultez le Figure 4 pour vous assurer d'avoir reçu tous les composants. Si un élément est manquant ou endommagé, contactez immédiatement le fabricant ou un représentant. Figure 4 Composants du système 1 Mallette de transport (avec fente pour le câble du 8 Montage capteur universel capteur)

  • Page 13: Pose Du Capteur Sur Le Support Universel

    Pose du capteur sur le support universel Utilisez le support de capteur universel pour fixer le capteur à des manches de 1 pouce de diamètre au maximum. Pour un fonctionnement correct et des relevés exacts, l'avant du capteur doit être dirigé...

  • Page 14: Mise En Charge De La Batterie

    Figure 5 Installation de la batterie Mise en charge de la batterie Remarque : Le remplacement du chargeur de batterie n'est pas autorisé. N'utilisez que le chargeur préconisé dans la liste de pièces détachées et accessoires pour l'instrument. Consultez la section Pièces de rechange et accessoires à...

  • Page 15: Branchement Du Capteur À L'appareil De Mesure

    Branchement du capteur à l'appareil de mesure Fixation du cordon Fixez le cordon pour porter l'instrument en toute sécurité au tour du cou. Français 13...

  • Page 16: Fixation De La Sangle Velcro

    Fixation de la sangle velcro Utilisez la sangle velcro pour maintenir le câble supplémentaire. Reportez-vous à Figure Figure 6 Fixation de la sangle velcro 1 Côté boucles 2 Côté crochets Interface utilisateur et navigation Fonctions du clavier et des touches Figure 7 présente le clavier de l'appareil de mesure.
  • Page 17 Figure 7 Clavier 1 Alimentation marche/arrêt 6 Menu Principal 2 OK 7 Soulignement ou point décimal 3 Flèches Haut et Bas 8 Retour arrière 4 Saut rapide 9 Alphanumérique 5 Flèches Gauche et Droite 10 Menu précédent Tableau 1 Description de la touche Touche Description Alimentation marche/arrêt...

  • Page 18: Barre D'état

    Barre d’état. Une barre d''état apparaît en haut du menu. Vous trouverez des descriptions des informations de la barre d'état dans la section Tableau Tableau 2 Indicateurs dans la barre d'état Indicateur Description Heure et date Affiche l'heure et la date en cours. Apparaît quand un câble USB est connecté.
  • Page 19 Option Description Setup Permet à l'utilisateur de modifier les paramètres du filtre principal, d'activer et de programmer la fonction de positionnement de capteur à Profondeur max. La fonction Profondeur max. permet à l'utilisateur de saisir des paramètres système pour la mesure de profondeur en mode temps réel.
  • Page 20 Figure 9 Ecran Temps réel pour un capteur avec profondeur 2. Profileur— Sélectionnez cette option pour faire des mesures de vitesse dans une voie ou un conduit. L'appareil de mesure affiche des invites quand une saisie de l'utilisateur est nécessaire. Un pourcentage de la mémoire restante est donné...
  • Page 21 Option Description Paramètres de Applique un filtre d'acquisition de données (filtre principal ou préfiltre). L'utilisateur peut filtre sélectionner les paramètres du filtre. Filtre principal • Moyenne sur période fixe (FPA) (Fixed Period Averaging) — la moyenne sur période fixe calcule une moyenne des données sur une durée fixe sélectionnable par l'utilisateur (1 à...

  • Page 22: Démarrage Et Autotest

    Option Description Saisie station • Fixe — L'opérateur entre la largeur de la voie et le nombre de stations verticales pour les mesures. L'appareil de mesure divise la section transversale en distances régulièrement espacées entre les verticales de la station. •...

  • Page 23: Fonctionnement

    Pour annuler le mode veille, appuyez sur une touche. La luminosité de l'écran revient au niveau normal et toutes les touches reviennent à leur fonction normale. Fonctionnement Profils de courant Stations et espacement des stations Pour un plan transversal bien choisi, la division en 25 à 30 sections est normalement suffisante. Si le plan transversal est très fluide et que la vitesse est répartie de manière très constante, il est possible de diminuer le nombre de stations.

  • Page 24: Mesurer Les Vitesses Dans Un Plan Transversal

    Pour que les résultats des mesures soient précis, restez aux côtés de l’instrument. Voir Figure Figure 10 Position de l’utilisateur dans le flux Mesurer les vitesses dans un plan transversal Un plan transversal normal de flux s’affiche dans Figure Figure 11 Exemple de coupe transversale normale Pour mesurer les vitesses dans un plan transversal : 1.
  • Page 25 Option Description Fichiers Pour afficher ou supprimer des fichiers. Configuration Utilisé pour configurer les paramètres de filtre et la fonction de profondeur maximale. 3. Sélectionnez Conf. > Profondeur max. Sélectionnez Manuel ou Automatique. Option Description Manuel Dans ce mode, l'instrument invite l'utilisateur à saisir manuellement la profondeur maximale de chaque verticale.
  • Page 26 8. Dans le menu Station, sélectionnez Rive/Obstruction. Sélectionnez l'une des options. Option Description Gauche Sélectionnez cette option si la station se trouve sur la rive gauche ou à la gauche d’un obstacle (banc de sable, pylône ou gros rocher). Droite Sélectionnez cette option si la station se trouve sur la rive droite ou à...

  • Page 27: Insertion Ou Suppression D'une Station

    24. Une fois toutes les mesures de la station effectuées, sélectionnez Principal ou Vérifier les résultats. Appuyez sur OK pour revenir à la liste des points de mesure. Option Description Princ. Revient au menu de station. Vérif. Affiche la valeur moyenne de vitesse lue pour la station en fonction de la méthode de mesure. 25.

  • Page 28: Méthode De Mesure 0,9 X Vmax

    Lorsque toutes les valeurs nécessaires ont été entrées, l’écran affiche le menu Sélect. méthode. 7. Sélectionnez une méthode de profil et appliquez la procédure correspondant à cette méthode. Option Description 0,9 x Vmax Le compteur calcule le débit à 90 % de sa vitesse la plus rapide. Il s’agit de la méthode recommandée lorsque la profondeur est inférieure à...

  • Page 29: Méthode De Mesure De L'intégration Vitesse/Niveau

    1. Dans le menu Sélect. méthode, choisissez 0,2/0,4/0,8 2. Sélectionnez l’une des options. Option Description Un point Mesure sur un point à 0,4 x la profondeur maximum Deux points Mesure sur deux points à 0,2 et 0,8 x la profondeur maximum Trois points Mesure sur trois points à...

  • Page 30: Télécharger Des Données

    Vous pouvez sélectionner Annul. à tout moment pour annuler l’opération de mesure et revenir au menu Sélect. méthode. Remarque : Le mode de filtre RC avec une valeur de 2 à 4 secondes est recommandé pour cette méthode. 1. Dans le menu Sélect. méthode, choisissez 2D. Les informations de profondeur du capteur s’affichent.

  • Page 31: Maintenance

    Maintenance Télécharger l’utilitaire PVM L’utilitaire PVM sert à mettre à jour le micrologiciel du compteur portable. L'utilitaire PVM est disponible à l'adresse http://www.ott.comProcédez comme indiqué ci-dessous selon l’URL que vous avez sélectionnée. 1. Allez sur http://www.ott.com. 2. Cliquez sur Resources (Ressources) 3.

  • Page 32: Nettoyage Du Capteur

    l’écran de l’instruction s’éteint jusqu'à ce que la mise à jour soit effectuée. L’instrument se réinitialise alors automatiquement et se rallume au bout de quelques minutes. N’essayez pas de l’allumer ou de l’éteindre avant la fin de la mise à jour. 10.

  • Page 33: Dépannage

    A V E R T I S S E M E N T Risque d'explosion et d'incendie. Le changement de batterie n'est pas autorisé. Utilisez uniquement les batteries fournies par le fabricant de l'appareil. Remplacez la batterie si vous constatez des pertes de puissance alors qu'elle est à pleine charge. Remarque : Si l'instrument doit être renvoyé...

  • Page 34: Pièces De Rechange Et Accessoires

    Si le problème ne disparaît pas ou s'il apparaît un problème qui n'est pas dans la liste, contactez le constructeur. Message ou problème Solution Le capteur n'est pas connecté Connectez un capteur et recommencez l'action. La valeur est en dehors de la plage Changez les paramètres de mesure ou entrez une valeur différente, puis réessayez l'action.

  • Page 35: Accessoires

    Tableau 8 Courantomètre portable Description Article n° Mesures anglo-saxonnes/métriques 1040500195-S Accessoires Tableau 9 Accessoires généraux Description Article n° Montage ajustable 10.405.405.9.5 Alimentation, 90 à 264 V c.a, 47 à 63 Hz, 12 V H002782 Adaptateurs CA, kit de 4 clips de fixation murale pour prise H002781 Sacoche de transport 10.405.401.9.5...
  • Page 36 Figure 15 La méthode Section moy. Où : V = la vitesse à la verticale b = la distance entre la rive et la verticale h = la profondeur à la verticale q = le débit à la verticale La méthode Section méd. divise elle aussi le plan transversal en segments individuels. Mais avec cette méthode, les segments ne sont pas compris entre des verticales ;...

  • Page 37: Profils Et Mesures

    Figure 16 La méthode Section méd. Où : m = le numéro de station n = le nombre total de stations V = la vitesse à la verticale b = la distance entre la rive et la verticale h = la profondeur à la verticale q = le débit à...

  • Page 38: Sélection De L'emplacement

    Figure 17 Profil normal 1 Profondeur 2 Vitesse Sélection de l’emplacement Un emplacement avec une forme de profil normal donne les résultats les plus exacts. En principe, une inspection visuelle suffit à identifier les sites problématiques. Les directives qui suivent vous aideront à...

  • Page 39: Seuil D'humidité/Siccité

    Seuil d’humidité/siccité Le seul d’humidité/siccité est le point de déclenchement à partir duquel le compteur sait lorsque le capteur est dans ou hors de l’eau. Ces informations sont importantes car, si le compteur ne sait pas que le capteur est en dessous de la surface de l’eau, il définit la vitesse à zéro. Pour un profil ou pour une lecture en temps réel, le compteur invite l’utilisateur à...
  • Page 40 38 Français...
  • Page 42 87437 Kempten, Germany Loveland, CO 80538 U.S.A. Tel. +49 (0)8 31 5617-0 Tel. (970 669-3050 Fax +49 (0)8 31 5617-209 (800 949-3766 (U.S.A. only info@ott.com Fax (970 461-3921 www.ott.com sales@otthydromet.com www.ott.com © Hydromètre OTT, 2012, 2014–2015, 2018. Tous droits réservés.
