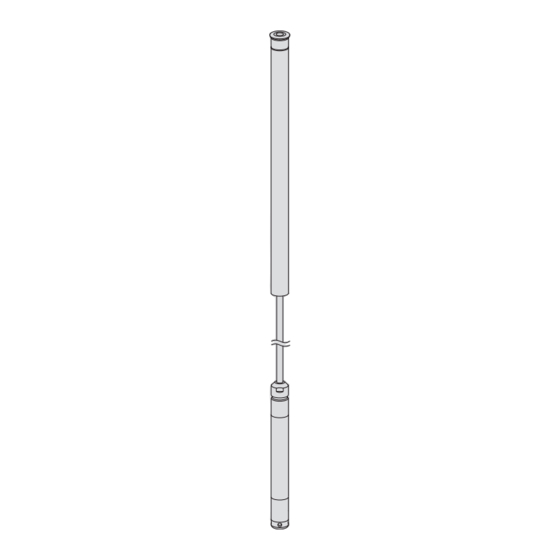

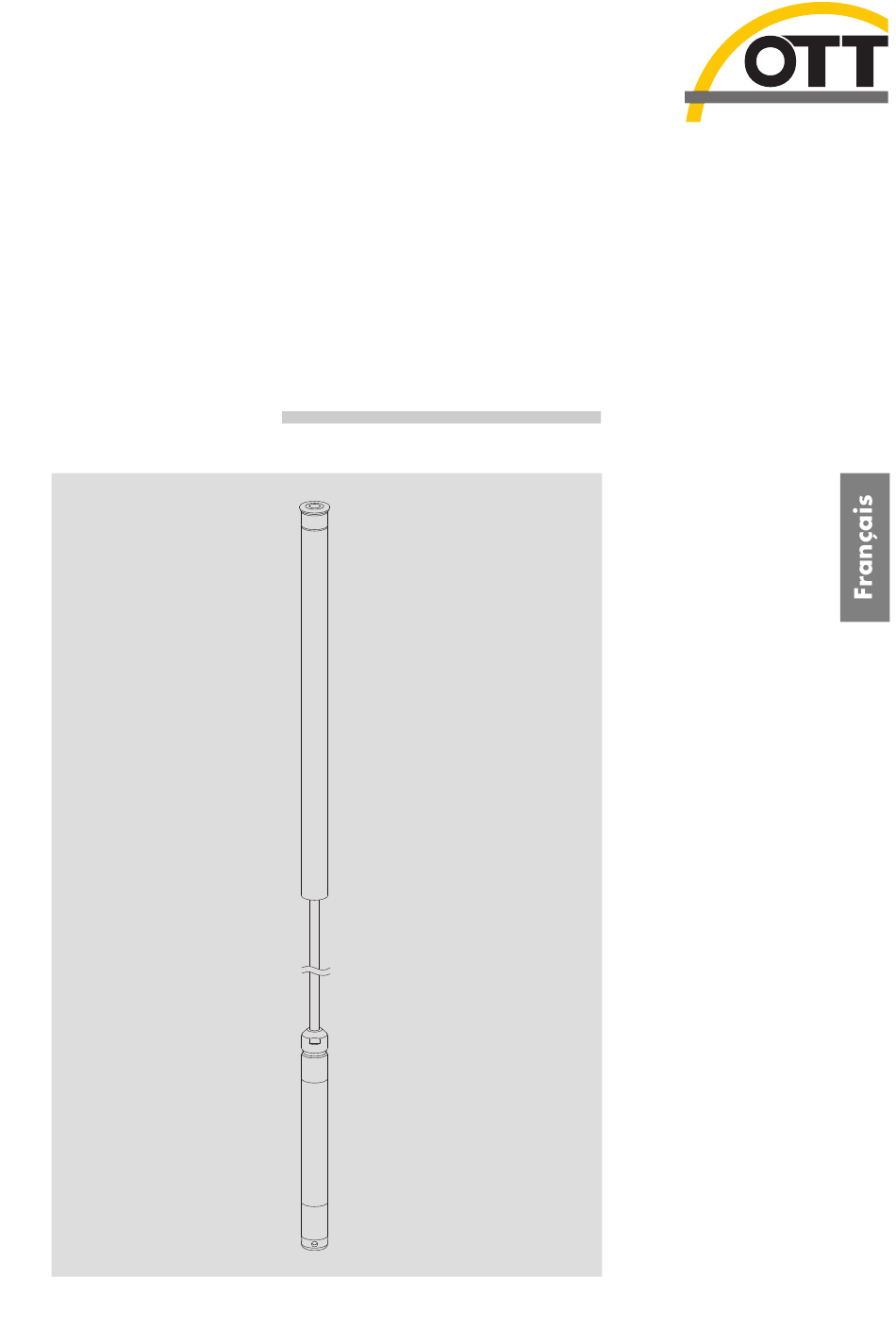

- Page 1 Manuel d'utilisation Enregistreur pour eaux souterraines OTT Orpheus Mini...
- Page 2 Orpheus Mini Firmware OTT Orpheus Mini : à partir de la version V 1.40.0 Logiciel de paramétrage OTT Orpheus Mini : à partir de la version V 1.52.0 Vous pouvez consulter la version du firmware d'OTT Orpheus Mini en mode "Para- métrage étendu", fenêtre "OTT Orpheus Mini"...
-
Page 3: Table Des Matières
9 Lecture des données 10 Exportation des données 11 Affichage des données 12 Protection d'OTT Orpheus Mini et du logiciel de paramétrage OTT Orpheus Mini par un mot de passe 13 Réglage de la date et de l'heure 14 Effacement de la mémoire 15 Mise à... -
Page 4: Etendue De La Livraison
à partir de 2" sans évidement ainsi que pour l'installation universelle Dispositif de suspension sur demande pour des longueurs de système OTT Orpheus Mini > 100 m CD-ROM OTT Orpheus Mini Software 56.552.000.9.7 Logiciel de paramétrage OTT Orpheus Mini pour PC et Manuel d'utilisation OTT Orpheus Mini au format PDF Obturateur articulé... -
Page 5: Consignes Fondamentales De Sécurité
Mini ainsi qu'avec ses accessoires ! Conserver ce manuel d'utilisation afin de pouvoir le consulter ultérieurement. OTT Orpheus Mini sert à mesurre le niveau d'eau et la température de l'eau des eaux souterraines. Utiliser OTT Orpheus Mini uniquement de la manière décrite dans le présent manuel d'utilisation ! -
Page 6: Introduction
Les mesures enregistrées sont disponibles sur une interface infrarouge (IrD ) pour être lues sans fil au moyen d'un PC et du logiciel de paramétrage OTT Orpheus Mini ou d'OTT Hydras 3 ainsi que d'un PD avec OTT Hydras 3 Pocket. - Page 7 Fig. 1 : Structure d'une station de mesure pour eaux souterraines avec OTT Orpheus Mini. OTT Orpheus Mini est constitué de trois élé- Obturateur articulé ments principaux : unité de communication, câble de sonde de pression et sonde de pression avec enregistreur de données.
-
Page 8: Mise En Place, Contrôle, Remplacement Des Piles
OTT Orpheus ne met que quelques secondes pour être en mode de mesure. (pas de bouton marche/arrêt) Si OTT Orpheus Mini doit être mis hors service ¨ Retirer les piles. Cela évite que les piles ne se vident prématurément et que des valeurs mesurées inutili- sables ne soient enregistrées. -
Page 9: Durée D'utilisation De La Pile
Pour contrôler la tension de la pile Etablir la connexion PC/OTT Orpheus Mini (voir chapitre 7.2). Dans le menu "OTT Orpheus Mini", sélectionner la fonction " ppeler l'obser- vateur" ¨ OTT Orpheus Mini démarre une mesure instantanée ¨ La fenêtre "Observateur"... -
Page 10: Installation D'ott Orpheus Mini
6 Installation d'OTT Orpheus Mini Longueur de système jusqu'à 100 mètres Pour installer OTT Orpheus Mini, le suspendre dans le tube de forage. Les accessoires nécessaires et le type d'installation varient en fonction du diamètre du tube de forage et de la forme de l'obturateur articulé : Tubes de forage de 1"... - Page 11 Bague d’adaptation 1" Anneau de suspension Fig. 5 : ccessoires rondelles d'adaptation 3" et 5". Rondelle d’adaption 5" 1 = trou pour OTT Orpheus Mini 2 = trou pour sonde lumineuse 3 = évidement pour vis de l'obturateur articulé Rondelle d’adaption 3"...
-
Page 12: Installation Dans Des Tubes De Forage De 1
Régler les paramètres de fonctionnement (voir chapitre 7). Fermer la fermeture de tube de forage avec précaution. Attention : Ne pas endommager l'interface infrarouge (respecter la distance) ! Fig. 6 : Installation d'OTT Orpheus Mini dans un tube de forage de 1". Fermeture de tube de forage (exemple) Bague d’adaptation 1"... -
Page 13: Obturateur Articulé Avec Évidement Pour Rondelle D'adaptation
6.2 Installation dans des tubes de forages de 2 , 3 , 4 , 5 ou 6 , obturateur articulé avec évidement pour rondelle d'adaptation ccessoires nécessaires : Obturateur articulé OTT avec évidement de taille adé- quate et rondelle d'adaptation correspondante. - Page 14 Fig. 8 : Installation d'OTT Orpheus Mini. Joint torique Unité de communication Evidement Rondelle Obturateur articulé OTT...
-
Page 15: Installation Dans Des Tubes De Forage À Partir D'un Diamètre De 2", Obturateur Articulé Sans Évidement Pour Rondelle D'adaptation
: Obturateur articlé avec vis de fixation pour la partie supérieure de l'obturateur ; anneau de suspension. Pour installer OTT Orpheus Mini vant de commencer : Si cela n'est pas encore fait, mettre en place les piles (voir chapitre 5). - Page 16 Joint torique suspension Attention : Dans le cas d'obturateurs articulés avec anneau de suspension monté, ne jamais desserrer complètement la vis de l'obturateur articlué ! Sinon l'anneau de suspension risque de tomber avec OTT Orpheus Mini dans le tube de forage !
-
Page 17: Installation Dans Des Tubes De Forage À Partir De 2 De Diamètre Sans Obturateur Articulé
Dans ce cas de figure, il faut, suivant la station de mesure, trouver un autre moyen pour fixer OTT Orpheus Mini. Exemple : Fixer l’anneau de suspension avec une vis/un écrou hexagonal(e) M6 sur le côté au niveau de l’extrémité supérieure du tube de forage. -
Page 18: Réglage Des Paramètres De Fonctionnement D'ott Orpheus Mini
– Etablir la connexion avec la tête de lecture OTT DuoLink : Brancher la tête de lecture OTT Duo Link sur un port série du PC (COM1, ...). Placer la tête de lecture OTT DuoLink sur l'interface infrarouge d'OTT Orpheus Mini, voir fig. - Page 19 – Etablir la connexion avec la tête de lecture OTT IrD -Link USB : Brancher la tête de lecture OTT IrD -Link USB sur un port USB du PC. (Les pilotes pour port USB doivent être installés ; voir notice d’installation spécifique.)
-
Page 20: Réglage Des Paramètres De Fonctionnement D'ott Orpheus Mini
PC à l'heure d'été. Cliquer sur le bouton "Programmer" ¨ Valider l'alerte : Souhaitez-vous effec- tuer une remise à zéro du OTT Orpheus Mini et effacer la mémoire ? par "Oui" (recommandé lors de la première installation et de réinstallations). - Page 21 Fig. 13 : Réglage des paramètres de fonctionnement d'OTT Orpheus Mini avec le logiciel de paramétrage OTT Orpheus Mini. Le bouton "Paramétrage étendue ..." est uniquement visible lorsque la case "Paramétrage étendue ..." est cochée dans la fenêtre "Options". OTT Orpheus Mini Numéro...
-
Page 22: Réglages D'usine Ott Orpheus Mini
(voir aide en ligne). 7.4 Enregistrer/Charger la configuration d'OTT Orpheus Mini Les fonctions "Charger" et "Enregistrer" permettent l'archivage d'une configuration OTT Orpheus Mini sur un PC. insi, par ex. plusieurs OTT Orpheus Mini peuvent avoir la même configuration. Pour enregistrer une configuration Sélectionner le menu "Fichier", option "Enregistrer la configuration"... -
Page 23: Importer/Exporter La Configuration D'ott Orpheus Mini
être reprise dans le logiciel OTT Hydras 3 en étant exportée sous forme de fichier XML. Dans ce cas, le logiciel OTT Hydras 3 crée l'ensemble de la confi- guration des stations/capteurs dans un espace d'opération OTT Hydras 3. -
Page 24: Pour Importer Une Configuration
Ce type d'export est requis pour transmettre une configuration OTT Orpheus Mini au logiciel OTT Hydras 3. Ce fichier " * .XML" est lu au moyen de la fonction Hydras 3 "Fichier" "Importer la configuration d'une station de mesure (XML)". -
Page 25: Détermination Et Affichage Des Valeurs Instantanées (Fonction D'observateur)
Pour régler les options de la fonction d'observateur Démarrer le logiciel de paramétrage OTT Orpheus Mini. Sélectionner le menu "Fichier", point "Options". (Si la boîte de dialogue des options n'apparaît pas à l'écran, entrer au préalable un mot de passe, voir chapitre 12) Cocher la (les) case(s) de l'option/des options d'observateur souhaitées :... -
Page 26: Pour Appeler L'observateur
Si la case " Ne pas calculer valeur d'entrée manuelle avec mise à l'échelle" de la fenêtre "Options" est cochée, OTT Orpheus Mini enregistre en plus la valeur de contrôle saisie relative à la valeur instantanée actuellement mesurée. près "Lecture" et " ccepter" dans le logiciel utilisateur OTT Hydras 3, ces deux valeurs peuvent être visualisées dans la fenêtre d'exploitation d'un cap-... -
Page 27: Lecture Des Données
Cliquer sur le bouton "Lecture" ¨ Le logiciel de paramétrage copie les mesures de l'OTT Orpheus Mini vers le PC. Elles se trouvent ensuite dans le répertoire du logiciel de paramétrage. Si nécessaire : fficher les mesures avec la fonction " fficher/Exporter les données"... -
Page 28: Exportation Des Données
10 Exportation des données près leur lecture par le logiciel de paramétrage OTT Orpheus Mini, les valeurs mesurées et les donnés d'info se trouvent dans le sous-répertoire "R WD T " du répertoire du programme (paramétrage par défaut : "C\Programmes\OTT\Orpheus Mini_CTD\R WD T "). Vous pouvez exporter ces données dans différents formats pour les transmettre à... -
Page 29: Affichage Des Données
11 Affichage des données près leur lecture par le logiciel de paramétrage OTT Orpheus Mini, les valeurs mesurées et les donnés d'info se trouvent dans le sous-répertoire "R WD T " du répertoire du programme (paramétrage par défaut : "C\Programmes\OTT\Orpheus Mini_CTD\R WD T "). Pour procéder à une première vérification, vous pouvez afficher les données de manière graphique et... -
Page 30: Protection D'ott Orpheus Mini Et Du Logiciel De Paramétrage Par Un Mot De Passe
OTT. Le mot de passe donné ici concerne uniquement le logiciel de paramétrage OTT Orpheus Mini installé sur ce PC. OTT Orpheus Mini lui-même n'est pas protégé par ce mot de passe ! Pour autoriser l'accès à un logiciel de paramétrage OTT Orpheus Mini protégé... -
Page 31: Pour Protéger Ott Orpheus Mini Par Un Mot De Passe
Cocher la case "Paramétrage étendue ...".) Cliquer sur le bouton "Lecture". Dans l'arborescence, choisir "Interface de communication". Dans le champ de saisie "Mot de passe OTT Orpheus Mini", indiquer un mot de passe de huit caractères au maximum. Caractères autorisés : 0 à 9, à Z (ce mot de passe est indépendant de celui du logiciel de paramétrage... -
Page 32: Réglage De La Date Et De L'heure
En cas de coupure plus longue de l'alimentation, OTT Orpheus Mini perd la date et l'heure. près la remise en place de piles, OTT Orpheus Mini reprend la date et l'heure de la dernière mesure enregistrée en ajoutant une minute à l'heure enregistrée. -
Page 33: Effacement De La Mémoire
15 Mise à jour du firmware OTT Orpheus Mini Si nécessaire, il est possible de mettre à jour le firmware OTT Orpheus Mini (sys- tème d'exploitation). Cela s'avère judicieux par exemple si des appareils livrés à... -
Page 34: Travaux De Maintenance
Pour nettoyer la sonde de pression Ouvrir l’obturateur articulé/la fermeture de tube de forage. Retirer complètement OTT Orpheus Mini du tube de forage. Dévisser le capuchon de protection noir. Nettoyer avec précaution le capteur de pression à l’aide d’un pinceau ou d'une brosse et de l'eau. -
Page 35: Remplacement Des Capsules Déshydratantes
16.2 Remplacement des capsules déshydratantes Intervalle recommandé : Tous les 12 voire 24 mois en fonction de l’humidité de l’air au niveau de la station et lors du remplacement des piles. Pour remplacer les capsules déshydratantes Ouvrir l’obturateur articulé / la fermeture de tube de forage. Sortir l’unité... -
Page 36: Messages D'erreur
¨ Vérifier la configuration* (paramétrage étendu, voir aide en ligne). Tension des piles inférieure à env. 3,6 V ? ¨ Mettre en place de nouvelles piles. * La configuration par défaut définie en usine se trouve sur le CD-ROM "OTT Orpheus Mini Software". -
Page 37: Travaux De Réparation
Tél. : +49 831 5617-433 Fax +49 831 5617-439 repair@ott.com Attention : Faire contrôler et réparer OTT Orpheus Mini uniquement par le centre de réparation de la société OTT en cas d'anomalie ! Ne jamais procéder soi-même aux réparations ! Si l'utilisateur effectue des réparations ou des tentatives de réparation de son propre chef,... -
Page 38: Caractéristiques Techniques
21 Caractéristiques techniques Niveau d'eau Plage de mesure Colonne d'eau 0 à 4 m (0 à 0,4 bar) Colonne d'eau 0 à 10 m (0 à 1 bar) Colonne d'eau 0 à 20 m (0 à 2 bars) Colonne d'eau 0 à 40 m (0 à 4 bars) Colonne d'eau 0 à... - Page 39 ; fonction de mise à l'échelle ; enregistrement des extremas ; contrôle des valeurs limites des cadences de scrutation – Capteur virtuel / Bornier virtuel – En association avec OTT ITC : Gestion d'alertes ; transmission à distance de données Caractéristiques mécaniques Possibilité...
-
