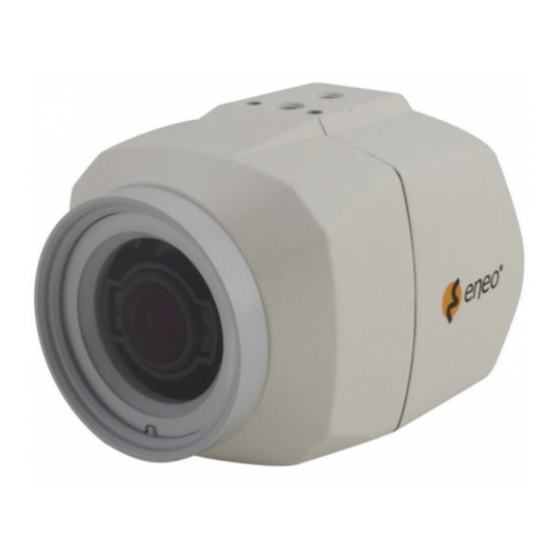

- Page 1 Quick Installation Guide 1/3” HDcctv Camera, WDR, Day&Night, 1920x1080, 3x AF Zoom, 12/24V HDC-2080Z03 D (3-9mm) HDC-2180Z03 D (9-22mm)
-
Page 2: Table Des Matières
Table of content Notes on safety ......................3 Parts supplied .......................3 Part names ........................4 Installation instructions ....................6 Power supply connections .............................6 Set the video format according to system, EX-SDI or HD-SDI ................6 Operating instructions ....................8 Using OSD controller................................8 Description of the joystick operation ......................8 Description of the ZOOM&FOCUS adjustment ..................8 OSD menu startup ................................8 Direct control menu .................................9... -
Page 3: Notes On Safety
Notes on safety Please also pay attention to the enclosed safety instructions, and carefully read through this instruction guide before initial operation. Important points of warning are marked with a caution symbol. Important points of advice are marked with a notice symbol. Parts supplied •... -
Page 4: Part Names
Part names Rear Case Mount Holes (Top / Bottom) Front Case Window... - Page 5 B OSD Control Joy stick C Power input terminal (AC24V/DC12V or DC12V) D RS-485 / IR connector E HD-SDI/EX-SDI output connector F Power LED G CVBS output connector H Video format Switch...
-
Page 6: Installation Instructions
Installation instructions CAUTION: The mounting bracket should be attached to a struc- tural object, such as concrete, hard wood, wall stud or ceiling rafter that supports the weight of the camera. If necessary use appropriate mounting material (e.g. anchors) instead of the material enclosed with the mounting bracket. - Page 7 1M~120M via RG59u or 5C2V cable DVR (HD-SDI) Camera (HD-SDI) 1M~120M via 1M~120M via RG59u or 5C2V RG59u or 5C2V 1M~120M via RG59u or cable cable 5C2V cable DVR (HD-SDI) HDA-3000E HDA-3000E Camera (HD-SDI) (HD-SDI) (HD-SDI) 1M~120M via 1M~120M via RG59u or 5C2V RG59u or 5C2V 350M+ via RG59u or...
-
Page 8: Operating Instructions
Operating instructions Using OSD controller Setup menu can be accessed and controlled by OSD control joy stick on the side of cam- era unit. Five commands are available with the joy stick. Description of the joystick operation 1. SET Key (●) : Access to the menu or enter the setting. To enter the main menu, press the Set Key down for about 1.5sec 2. -
Page 9: Direct Control Menu
SAVE & EXIT – Exits the menu after saving the parameters. EXIT – Exits the menu without saving EXIT the menu. Further information The manual is available from the eneo web site at www.eneo-security.com or from the CD supplied with this product. - Page 10 Table of content Sicherheitshinweise ....................11 Lieferumfang .......................11 Bezeichnungen von Gerätekomponenten ...............12 Installationsanweisungen ..................14 Stromversorgungsanschlüsse ............................ 14 Stellen Sie das Videoformat gemäß dem System ein, EX-SDI / HD-SDI............15 Betriebsanleitung .......................16 Bildschirmmenü-Steuerung verwenden ....................... 16 Beschreibung der Joystick-Bedienung ..................... 16 Beschreibung der Zoom- &...
-
Page 11: Sicherheitshinweise
Sicherheitshinweise Bitte beachten Sie auch die beiliegenden Sicherheitshinweise und lesen Sie diese Anlei- tung vor Inbetriebnahme sorgfältig durch. Wichtige Warnhinweise sind mit einem Achtung-Symbol gekennzeichnet. Wichtige Hinweise sind mit einem Hinweis-Symbol gekennzeichnet. Lieferumfang • Zoom-Boxkamera • Betriebsanleitung... -
Page 12: Bezeichnungen Von Gerätekomponenten
Bezeichnungen von Gerätekomponenten Hinteres Gehäuse Montagelöcher (Oben / Unten) Vorderes Gehäuse Fenster... - Page 13 B Joystick zur Bildschirmmenü-Steuerung C Stromversorgungsanschluss (24V AC / 12V DC oder 12V DC) D RS-485 / IR-Anschluss E HD-SDI/EX-SDI Ausgangsbuchse F LED-Stromanzeige G FBAS-Ausgangsbuchse H Videoformat-Schalter...
-
Page 14: Installationsanweisungen
Installationsanweisungen ACHTUNG: Die Montagehalterung sollte an einem Bauelement wie etwa Beton, Hartholz, einem Wandständer oder Deckenbal- ken befestigt werden, welches das Gewicht der Kamera trägt. Verwenden Sie, falls erforderlich, geeignetes Befestigungsmateri- al (z.B. Dübel) anstelle des mitgelieferten Materials. • Stellen Sie vor der Installation sicher, dass die Spannungszufuhr unterbrochen ist. •... -
Page 15: Stellen Sie Das Videoformat Gemäß Dem System Ein, Ex-Sdi / Hd-Sdi
Stellen Sie das Videoformat gemäß dem System ein, EX-SDI / HD-SDI. Um das Ausgabe-Videoformat der Kamera auszuwählen (EX-SDI oder HD-SDI), verwen- den Sie den Videoformat-Schalter an der Seite der Kamera. Nur ein Format kann zu einem gegebenen Zeitpunkt verwendet werden (siehe auch „Bildschirmmenü-Steuerung verwenden“). -
Page 16: Betriebsanleitung
Betriebsanleitung Bildschirmmenü-Steuerung verwenden Zugriff und Steuerung des Konfigurationsmenüs können über den Joystick zur Bild- schirmmenü-Steuerung an der Kamera und einen Service Monitor erfolgen. Fünf Befehle stehen mit dem Joystick zur Verfügung. Beschreibung der Joystick-Bedienung 1. SET-Taste (●): Zum Zugreifen auf das Menü oder Eingeben der Einstellung. Um in das Hauptmenü... -
Page 17: Steuerungsmenü
SYSTEM FACTORY DEFAULT (Werkseinstellungen). SAVE & EXIT – Menü nach Speicherung der Parameter verlassen. EXIT – Verlassen des Menüs ohne EXIT zu speichern. Weitere Informationen Das Benutzerhandbuch ist auf der eneo Webseite unter www.eneo-security.com oder auf der mitgelieferten CD verfügbar. - Page 18 Table of content Consignes de sécurité ....................19 Matériel livré ........................19 Noms des pièces ......................20 Instructions d'installation ..................22 Connexions d'alimentation ............................22 Régler le format vidéo en fonction du système EX-SDI ou HD-SDI .............. 23 Mode d'emploi ......................24 Utilisation d'une commande OSD ..........................24 Description du fonctionnement de la manette de contrôle ...............
-
Page 19: Consignes De Sécurité
Consignes de sécurité Respectez les consignes de sécurité ci-après et lisez attentivement cette notice avant toute utilisation. Les mises en garde importantes sont précédées d´un symbole d´avertissement. Les points importants sont précédés d´un symbole de notice. Matériel livré • Caméra Zoom box •... -
Page 20: Noms Des Pièces
Noms des pièces Panneau arrière Pas de vis (haut et bas) Panneau avant Vitre... - Page 21 B Manette de contrôle OSD C Terminal d'alimentation (CA 24V/CC 12V ou CC 12V) D Connecteur RS-485 / IR E Connecteur de sortie HD-SDI/EX-SDI F DEL d'alimentation G Connecteur de sortie CVBS H Commutateur de format vidéo...
-
Page 22: Instructions D'installation
Instructions d'installation ATTENTION : Le support de montage doit être fixé à une surface solide, comme du bois dur, un mur, pilier ou poutre au plafond apte à supporter le poids de la caméra dôme. Si nécessaire, utiliser un matériel de fixation (ancrages) plus adéquat au lieu du matériel fourni avec la caméra. -
Page 23: Régler Le Format Vidéo En Fonction Du Système Ex-Sdi Ou Hd-Sdi
Régler le format vidéo en fonction du système EX-SDI ou HD-SDI Pour sélectionner le format vidéo de la sortie de la caméra (EX-SDI ou HD-SDI), utilisez le commutateur vidéo format vidéo sur le côté de la caméra. Un seul format peut être utilisé à... -
Page 24: Mode D'emploi
Mode d'emploi Utilisation d'une commande OSD Le menu de configuration peut être consulté et contrôlé soit en utilisant la manette de contrôle de l'affichage à l'écran situé sur le côté de la caméra. Cinq fonctions de com- mande sont disponibles avec la manette. Description du fonctionnement de la manette de contrôle 1. -
Page 25: Menu De Contrôle Direct
SAVE & EXIT – Quitter le menu après avoir enregistré les paramètres. EXIT – Quitter le menu sans EXIT sauvegarder. Complément d'information Le manuel complet est proposé sur le site Web d’eneo - www.eneo-security.com - ou sur le CD accompagnant ce produit. - Page 28 VIDEOR E. Hartig GmbH Exclusive distribution through specialised trade channels only. VIDEOR E. Hartig GmbH Carl-Zeiss-Straße 8 63322 Rödermark/Germany Tel. +49 (0) 6074 / 888-0 Technical changes reserved Fax +49 (0) 6074 / 888-100 www.videor.com...
