Câblage d'un S7-400

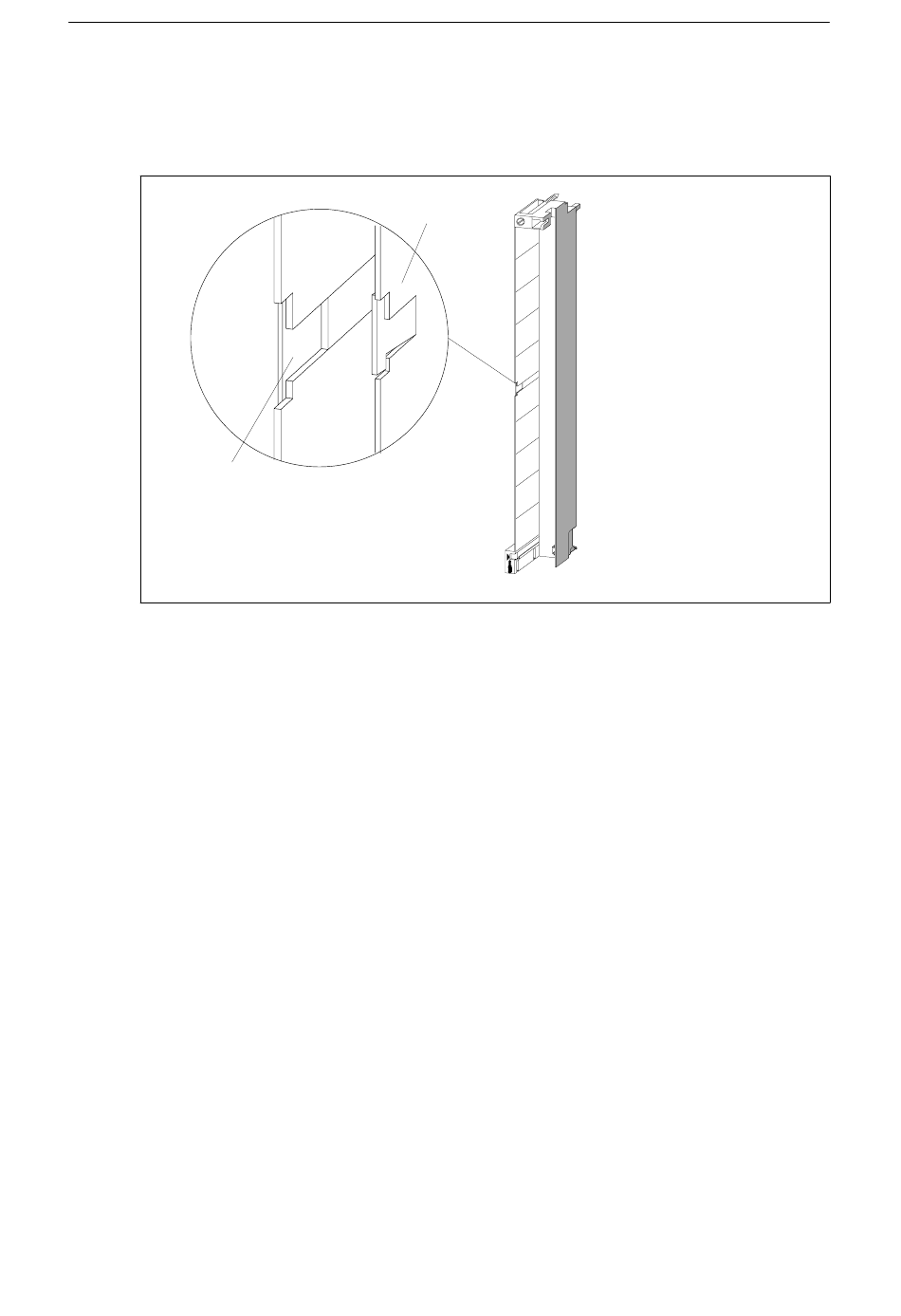

La figure 4-19 montre dans le détail la mise en place de la bande de repérage à l'intérieur
du connecteur frontal.
Encoche sur le con-
necteur frontal
Figure 4-19 Mise en place de la bande de repérage dans le connecteur frontal
Feuilles de repérage
• L'utilisation des feuilles de marquage imprimables pour les modules de signalisation du
SIMATIC S7-400, y compris les FM, permettent de réaliser un marquage professionnel et
bien lisible des modules SIMATIC.
• Les bandes de marquage sont préperforées sur des feuilles DIN A4 et sont faciles à
détacher les unes des autres sans utiliser un outil. La simplicité d'utilisation et la qualité
d'aspect sont ainsi assurées.
• Les feuilles de repérage sont de couleur unie, résistantes à la déchirure et antisalissure.
Elles sont livrables dans les couleurs pétrole, beige clair, rouge et jaune.
• Vous pouvez choisir entre deux méthodes d'impression sur imprimante laser du
commerce pour réaliser sans difficulté un repérage spécifique à votre application des
modules d'E/S du SIMATIC S7-400 :
-- Impression au moyen de modèles d'impression, téléchargement gratuit sur Internet
-- impression avec l'outil AddOn "S7-SmartLabel" pour SIMATIC STEP7
4-30
Bande de repérage
avec empreinte
