Maintenance

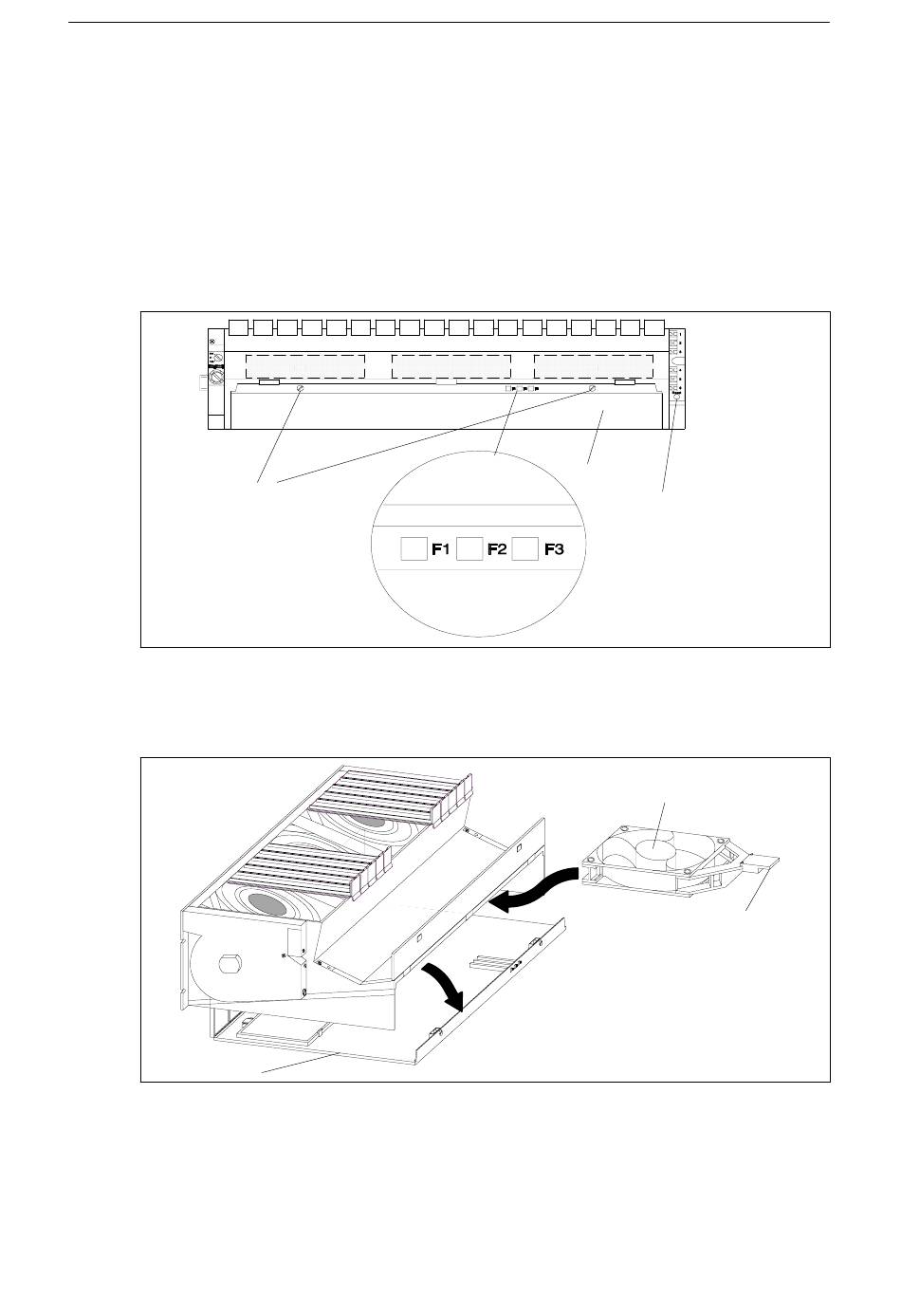

7.8 Remplacement en service des ventilateurs de l'unité
de ventilation
Changer le ventilateur
1. Avec un tournevis, effectuez un quart de tour à gauche pour déverrouiller les deux lo-
quets de fermeture situés sur la façade de l'unité de ventilation.
Loquets
Affectation : F 1 = Ventilateur 1
F 2 = Ventilateur 2
F 3 = Ventilateur 3
2. Saisissez le fond de l'unité de ventilation à deux mains, pressez-le légèrement vers le
bas et tirez-le vers vous pour le sortir complètement de l'unité de ventilation.
3. Déverrouillez le ventilateur à remplacer en appuyant sur la languette avec le pouce.
Fond
4. Sortez le ventilateur à remplacer.
7-14
Ventilateur 1
Ventilateur 2
Ventilateur 3
Fond
Touche Reset
Système d'automatisation S7-400 Installation et configuration
Ventilateur
Languette
A5E00850742-01
