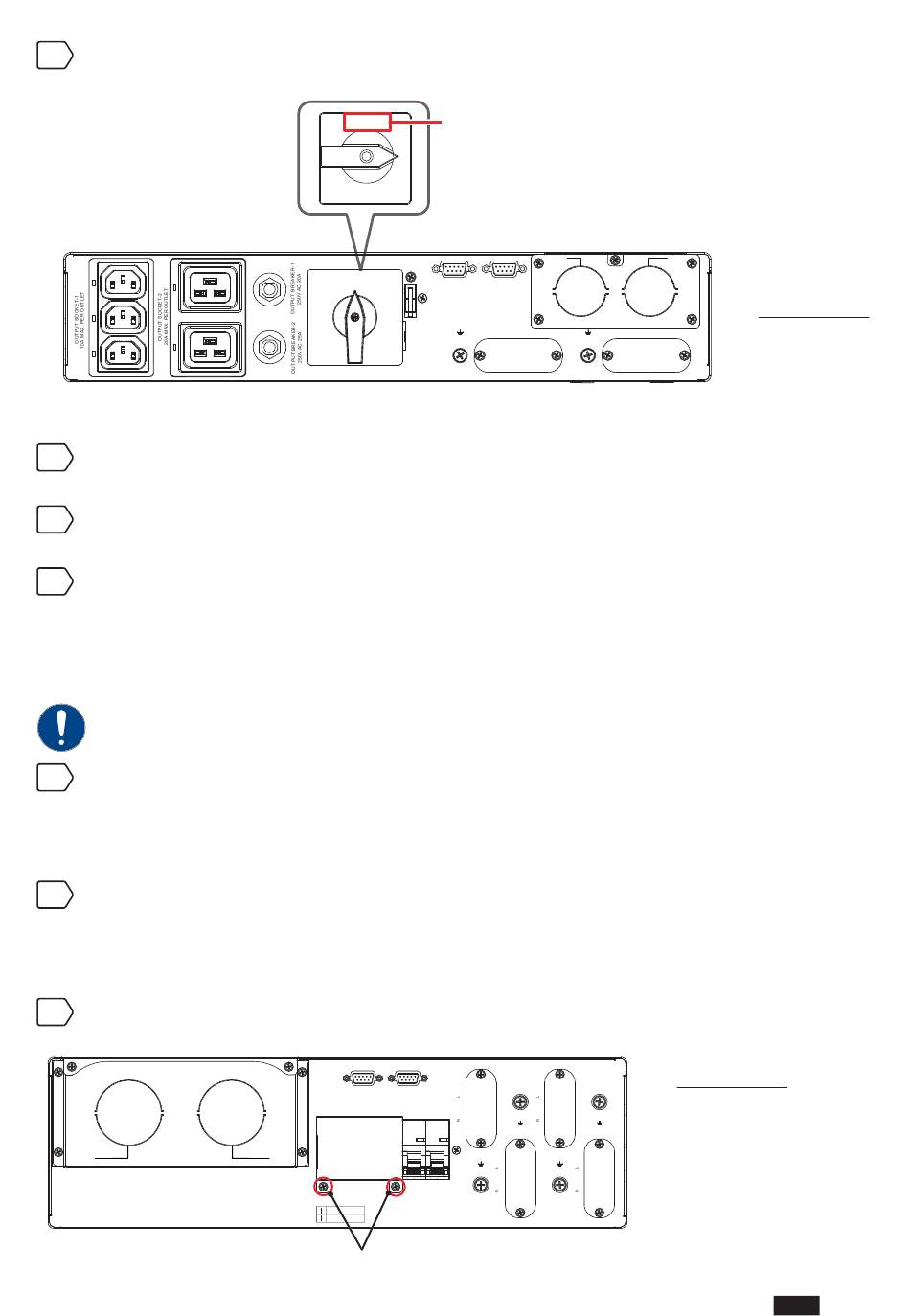

15 Mettre le MANUAL BYPASS SWITCH du by-pass manuel sur la position NORMAL (voir
Figure 10-17).
16 Réinstaller le cache du MANUAL BYPASS SWITCH sur le by-pass manuel. Cela
désactivera automatiquement le détecteur de by-pass manuel.
17 Appuyer sur le bouton MARCHE/ARRÊT de l'ASI pendant 3 secondes et le relâcher
après le bip pour mettre l'ASI en marche.
18 Le système ASI est prêt pour le fonctionnement normal. Se reporter au Manuel
d'utilisation de l'ASI pour plus d'informations.
• NRT3-OP-PMB
Avant de procéder à l'opération de dérivation, assurez-vous que l'ASI est réglée en
mode veille = sortie de dérivation. Voir paragraphe 9.1.2
1
Appuyer sur le bouton MARCHE/ARRÊT de l'UPS-1 pendant 3 secondes, le relâcher
après le bip, utiliser le bouton de défilement vers le haut ou le bas pour sélectionner 'Oui' et
appuyer sur le bouton Entrée pour confirmer la sélection effectuée. L'onduleur sera désactivé
et le fonctionnement de l'UPS-1 basculera en mode by-pass.
2
Appuyer sur le bouton MARCHE/ARRÊT de l'UPS-2 pendant 3 secondes, le relâcher
après le bip, utiliser le bouton de défilement vers le haut ou le bas pour sélectionner 'Oui' et
appuyer sur le bouton Entrée pour confirmer la sélection effectuée. L'onduleur sera désactivé
et l'UPS-2 basculera en mode by-pass.
3
Déposer les vis illustrées à la Figure 10-18 pour retirer le cache du BYPASS BREAKER.
OUTPUT
NETYS RT 5 - 7 - 9 - 11 kVA - 551570B - SOCOMEC
NORMAL Position
NORMAL
By
pass
MANUAL BYPASS SWITCH
NORMAL
TO UPS PARALLEL TO UPS PARALLEL
By
pass
TO UPS PARALLEL
TO UPS PARALLEL
BYPASS BREAKER
OUTPUT BREAKER
WARNING:
ONLY AUTHORIZED SERVICE PERSONNEL
CAN REMOVE THIS COVER PLATE.
REMOVING THIS COVER PLATE WILL CAUSE
THE INVERTER TO SHUTDOWN. SEE THE
INPUT
USERS MANUAL FOR INSTRUCTIONS.
UPS-1
UPS-2
BYPASS MODE
UPS MODE
Screws
OUTPUT
L
N
TO
UPS OUTPUT
TO
TO UPS-1 OUTPUT
TO UPS-1 INPUT
TO UPS-2 OUTPUT
TO UPS-2 INPUT
INPUT
(Figure 10-17)
L
N
UPS INPUT
(Figure 10-18)
FR
81
