5.10. u
tIlIsatIon De l
Cette carte optionnelle (montée dans un slot) gère 6 circuits de signalisation avec des contacts secs
représentant des états ou des alarmes de l'ASI. La tension maximale qui peut être appliquée aux
contacts est de 24 VDC, le courant maximal est de 500 mA.
Les contacts relais peuvent être configurés individuellement pour opérer en mode NO (défaut)
ou NF, ceci pour permettre un contrôle personnalisé de l'ASI
Sur demande, l'ASI peut être arrêtée à distance en utilisant un contact déporté. La commande est
acceptée si le contact est maintenu fermé pendant 3 secondes (défaut), le contact doit être établi
entre la borne Commun et la borne Entrée.
Le contact externe DOIT être dédié et libre de tension, de manière à ne causer
aucun dommage à l'ASI.
L'entrée externe peut également être configurée comme entrée de test batterie.

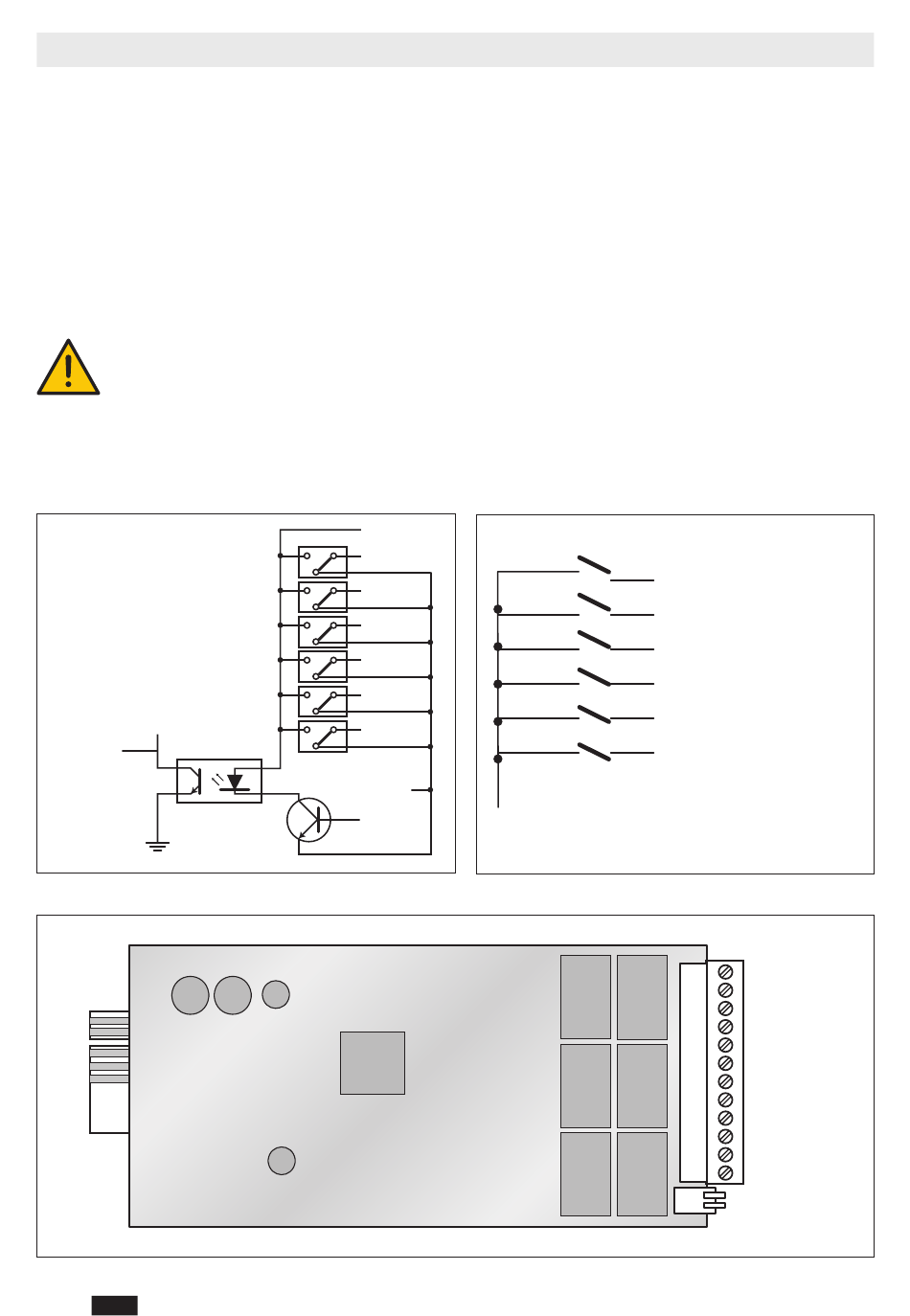

5.10.1. c
ircuit interne
+5V
CPU Pin
32
FR
'
Interface à relaIs
Common
R1
R2
R3
R4
R5
R6
GND-R
Input
(
)
optIon
R2 No mains
R1 General alarm
R3 Battery low
R4 On by-pass
R5 Overload
R6 Overtemperature
GND-R
NETYS RT 5 - 7 - 9 - 11 kVA - 551570B - SOCOMEC
GND-R
Common
R1
R2
R3
R4
R5
R6
Input
Tx
Rx
GND-C
SW1
SW2
