9 Maintenance
9.1 Contrôle de l'anode de
protection en magnésium
1. Mettez l'appareil hors tension.
(→ page 36)
2. Vidangez l'appareil. (→ page 36)
3. Dévissez les vis du boîtier de com-
mande.
Conditions: SDC.../2 S
▶
Desserrez les câbles secteur et l'at-
tache de câble de la borne plate du
raccordement au secteur.
▶
Desserrez la ligne de terre du collet.
Conditions: SDC.../2 V, SDC.../2 V Tri
▶
Desserrez les câbles secteur et l'at-
tache de câble du collet.

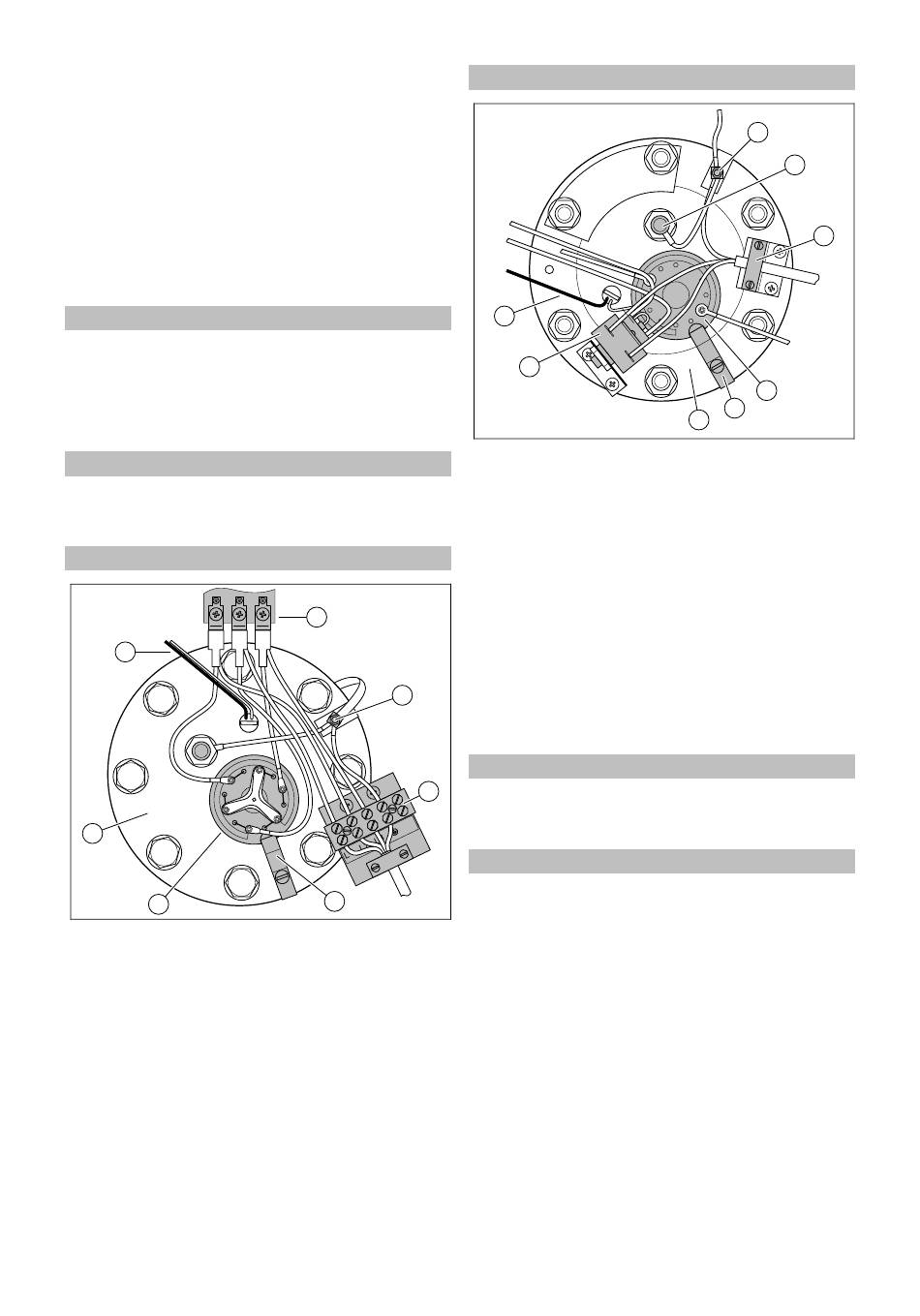

Conditions: SDC.../2 S, SDC.../2 V Tri
7
6
5
1 Limiteur de tem-
pérature de sé-
curité (LTS)
2 Ligne de terre
3 Cosse du câble
secteur
▶
Desserrez la pince de fixation de l'élé-
ment chauffant.
▶
Retirez les fiches de connexion de
l'élément de chauffage.
0020255571_01 Notice d'installation et de maintenance
1
2
3
4
4 Pince de fixation
de l'élément de
chauffage
5 Élément de
chauffage
6 Collet avec vis à
tête hexagonale
7 Thermostat

Maintenance 9

Conditions: SDC.../2 V
8
7
1 Ligne de terre
2 Raccord pour
anode de pro-
tection en ma-
gnésium
3 Attache de câble
4 Éléments chauf-
fants
▶
Desserrez les écrous hexagonaux de
l'anode de protection en magnésium.
4. Retirez le thermostat.
Conditions: SDC.../2 S
▶
Dévissez les vis à tête hexagonale du
collet.
Conditions: SDC.../2 V, SDC.../2 V Tri
▶
Dévissez les écrous hexagonaux du
collet.
5. Sortez le collet avec l'anode de protec-
tion en magnésium et l'élément chauf-
fant du produit.
6. Changez l'anode de protection en ma-
gnésium si elle est usée.
– Usure: 60 %
7. Fixez l'anode de protection en magné-
sium.
8. Changez le joint du collet.
9. Revissez les écrous hexagonaux du
collet.
1
2
3
4
5
6
5 Pince de fixation
de l'élément de
chauffage
6 Collet avec
écrous hexago-
naux
7 Limiteur de tem-
pérature de sé-
curité (LTS)
8 Thermostat
35
