Modules et accessoires pour panneaux de base de contrôle et de détection des incendies adressables 4100ES

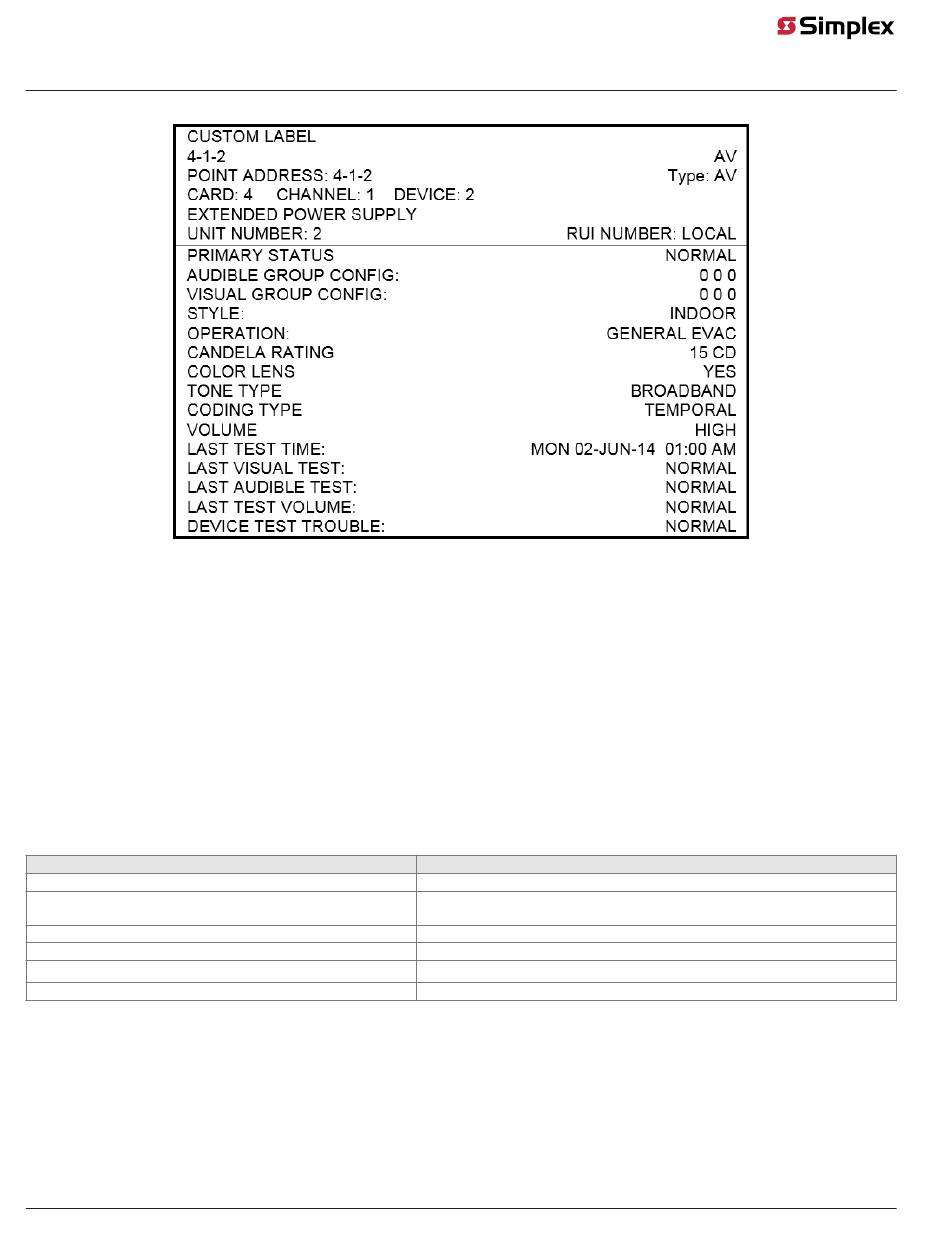

Appareil TrueAlert ES Auto-test Appareil simple Exemple de rapport
IDNAC SLC – Référence matérielle
Alimentation ES-PS
L'alimentation ES-PS configurée avec une carte IDNAC offre trois SLC 3 A IDNAC pour le contrôle et l'alimentation des appareils de notification
adressables TrueAlert ES et TrueAlert. Les deux alimentations incorporent une conception de commutation efficace qui fournit une sortie régulée de
29 V c.c., même durant le fonctionnement à batteries. Avec une sortie minimum de 29 V c.c., les SLC de notification adressables peuvent appuyer des
distances de câblage de deux à trois fois supérieures que les notifications conventionnelles, ou supporter davantage d'appareils par SLC, ou encore
fonctionner avec un câble de plus petit calibre ou combiner tous ces avantages. En outre, tous ces éléments permettent de réaliser des économies
en termes d'installation et d' e ntretien, avec la parfaite assurance que les dispositifs qui sont fonctionnels lors d'un test normal du système seront
capables de fonctionner dans les conditions d'alarme les plus défavorables.
Référence de câblage de l'appareil IDNAC SLC
Capacité SLC IDNAC
Jusqu' à 127 adresses et jusqu' à 139 unités de charge (les appareils sont généralement une unité de chargement, des dispositifs tels que les isolateurs
peuvent nécessiter plus d'une charge, voir la fiche technique de chaque appareil pour de l'information spécifique)
Spécification
Type de câblage recommandé
Longueur maximum du fil permise avec câblage en « T » pour
classe B, par SLC
Longueur maximale de câble par SLC pour tout appareil
Courant de surveillance de l'appareil
Connexions de câblage
Se reporter aux directives d'installation (pour en savoir plus)
Caractéristique du module de zone/relais à 8 points
• Sélectionner en CDD ou relais: Jusqu' à huit (8) CDD de classe B, quatre (4) CDD de classe A ou huit (8) sorties de relais classées à 2 A résistifs
peuvent être configurés à une résistance de 30 V c.c. (N.O. ou N.C.); ou une combinaison de CDD et de relais; chaque zone peut être séparément
configurée comme sortie CDD ou relais
• Support IDC : Chaque IDC peut prendre en charge 30 appareils à deux fils. Les modules relais de zone peuvent être alimentés directement à partir
de l'alimentation de l'unité de commande ou par le module régulateur 25 V c.c. en option si nécessaire pour la compatibilité des détecteurs à 2 fils.
Se reporter au document de compatibilité des détecteurs à 2 fils 579-832 pour plus de détails.
• Valeurs des résistances CDD de fin de ligne : 3,3 kΩ, 2 kΩ, 2,2 kΩ, 3,4 kΩ, 3,9 kΩ, 4,7 kΩ, 5,1 kΩ, 5,6 kΩ, 6,34/6,8 kΩ, et 3,6 kΩ + 1,1 kΩ; voir les
instructions pour plus de détails
Page 8
Tableau 4: Référence de câblage de l'appareil IDNAC SLC
Caractéristiques nominales
Paire torsadée non blindée (UTP)
10 000 pi (3048 m)
4 000 pi (1219 m)
1 unité de chargement = 0,8 mA par appareil
Bornes pour calibre de 18 à 12 AWG (0,82 à 3,31 mm
579-1015
2
)
S4100-1031 Rév. 3 08/2020
