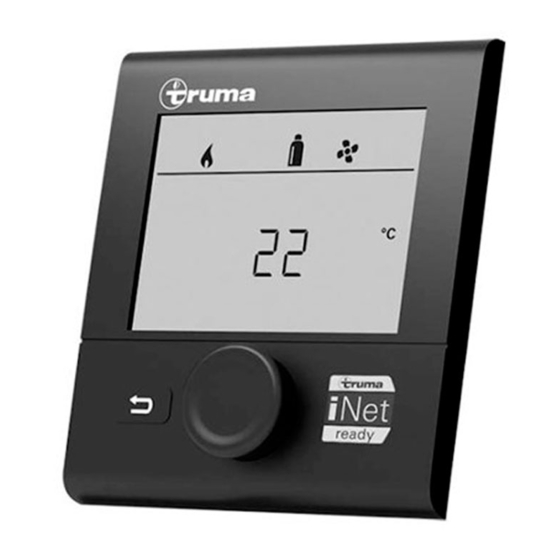

Truma CP plus
Tableau de commande numérique
AVERTISSEMENT
RISQUE D'INCENDIE OU D'EXPLOSION
Veuillez suivre à la lettre les avertissements de
sécurité afin de prévenir toute blessure grave
ou mortelle ou tout dommage matériel.
Ne pas entreposer ni utiliser d'essence ou ni
d'autres vapeurs ou liquides inflammables
à proximité de cet appareil ou de tout autre
appareil.
QUE FAIRE SI VOUS SENTEZ UNE ODEUR DE GAZ
• Évacuez le véhicule.
• Coupez l'alimentation en gaz au réservoir ou à la
source.
• Ne touchez à aucun interrupteur; ne pas vous ser-
vir du téléphone ou de la radio du véhicule.
• Ne pas démarrer le moteur du véhicule ni aucune
génératrice électrique.
• Appelez le fournisseur de gaz le plus proche ou un
technicien qualifié.
• Si vous ne pouvez rejoindre ni un fournisseur ni un
technicien qualifié, appelez le service des incendies
le plus proche.
• Ne pas rétablir l'alimentation en gaz tant que la
fuite n'a pas été réparée.
L'installation et l'entretien doivent être assurés par
un installateur qualifié,un service d'entretien ou le
fournisseur de gaz.
Mode d'emploi
Directives d'installation
À conserver dans le véhicule.
Ce document fait partie du produit.
Page 2
Page 14

Publicité

Table des Matières
loading

Sommaire des Matières pour Truma CP plus

  • Page 1 Truma CP plus Tableau de commande numérique AVERTISSEMENT RISQUE D'INCENDIE OU D'EXPLOSION Mode d'emploi Page 2 Directives d'installation Veuillez suivre à la lettre les avertissements de Page 14 sécurité afin de prévenir toute blessure grave À conserver dans le véhicule.
  • Page 2: Table Des Matières

    Table des matières Utilisation prévue Le tableau de commande CP plus est conçu en vue Utilisation prévue ..............2 d'une installation dans des VR utilisés à des fins ré- Information sur la sécurité du consommateur créatives ou pour faire des voyages et du camping.
  • Page 3: Mode D'emploi

    Mode d’emploi Afficheur et éléments de Bouton rotatif/poussoir commande Le bouton rotatif/poussoir (8) sert à choisir et à modifier les valeurs de consigne et les para- mètres; il faut ensuite appuyer sur le bouton pour enregistrer les valeurs. Les éléments de menu sélectionnés clignotent à...
  • Page 4: Mise En Marche Initiale

    Il est possible de sélectionner dans n’importe quel ordre les fonctions des lignes de menu (3, 4) du • Lorsque vous mettez le tableau de tableau de commande CP plus. Les paramètres commande sous tension pour la pre- de fonctionnement apparaissent sur la ligne mière fois, la mise sous tension de tout...
  • Page 5: Modification De La Température Ambiante

    Modification de la Modification de la température ambiante température de l’eau chaude • À l’aide du bouton rotatif/poussoir (8), sélec- • À l’aide du bouton rotatif/poussoir (8), sélec- tionnez l’icône dans la ligne de menu (3). tionnez l’icône dans la ligne de menu (3). •...
  • Page 6: Sélection De La Source D'énergie

    électrique » sans aucune intervention de l’utilisateur. Possibles seulement avec les générateurs d’air Le code d’erreur s’efface sur le tableau de chaud Truma Combi eco plus et Truma Com- commande. bi comfort plus dotés d’éléments chauffants électriques. Lorsque le générateur d’air chaud est mis sous tension (température ambiante et tempé-...
  • Page 7: Sélection De La Vitesse Du Ventilateur

    • mettez le générateur d’air chaud hors tension. est hors tension) (Sur le tableau de commande Truma CP plus, VENT* Air de circulation, si le gé- appuyez sur le bouton rotatif/poussoir (8) nérateur d’air chaud est pendant 3 secondes.)
  • Page 8 Si vous entrez une heure de mise en marche pourvu d’éléments chauffants électriques est / arrêt ultérieure à l’heure à laquelle vous raccordé (modèle Truma Combi eco plus ou avez effectué les réglages, les paramètres Truma Combi comfort plus). de fonctionnement entreront en fonction lorsque l’heure de mise en marche / arrêt...
  • Page 9: Réglage De L'horloge

    Activation de la minuterie (ON) Réglage de l’horloge • Activez la minuterie (ON) à l’aide du bouton rotatif/poussoir (8). Affichage au mode 24 h Affichage au mode 12 h • Tapez sur le bouton rotatif/poussoir (8) pour confirmer la valeur. = a. m. = p. m. La minuterie demeure en activité, même pendant plusieurs jours, tant qu’elle n’a •...
  • Page 10: Réglages

    2 Rétroéclairage température Modifiez l’intensité de rétroéclairage du tableau °C (Celsius) ± 5 °C de commande CP plus à l’aide de 10 incréments. °F (Fahrenheit) ± 10 °F 3 Langue Sélectionnez la langue d’affichage désirée (an- Affichage par défaut de la température en glais, allemand, français, italien).
  • Page 11: Réinitialisation

    12 V c.c. du tableau de commande, ain- cette icône s’éteint automatiquement. si que le générateur d’air chaud. Lorsqu’il s’agit d’un modèle Truma Combi eco plus et Truma Combi comfort plus, mettez égale- ment sous tension l’alimentation électrique de 120 V c.a. (alimentation secteur).
  • Page 12: Panne

    Caractéristiques techniques Panne Afficheur Si une panne se produit, le tableau de com- mande accède automatiquement au niveau de À cristaux liquides, monochrome, à rétroéclairage menu « Panne » et affiche le code d’erreur de la Diagonale : 3,3 po (84 mm) panne. Dimensions (LO x LA x H) À...
  • Page 13: Tableau De Dépannage (Générateur D'air Chaud Truma Combi)

    Vérifiez les sorties d’air chaud et les prises d’air de circulation, et enlevez les obstructions. Remettez le générateur d’air chaud sous tension. Composants électroniques défectueux. Communiquez avec le centre de SAV Truma.
  • Page 14 Si aucune des mesures indiquées dans le tableau de dépannage ne corrige le problème ou si les codes de panne affichés ne sont pas indiqués dans le tableau de dépannage, veuillez communi- quer avec le centre de SAV Truma au numéro 1-855-558-7862 ou l’un de nos partenaires de service autorisés.
  • Page 15: Directives D'installation

    Truma CP plus. Description Information concernant la sécurité Le tableau de commande CP plus (avec protec- tion contre l'inversion de polarité) est alimenté par • L'installation et l'entretien doivent être effec- une tension de 12 V au moyen de câble connec- tués par un installateur autorisé...
  • Page 16: Emplacement Pour L'installation

    Schéma de câblage d'un fusible de 1 ampère. • Branchez le câble connecteur de 12 V, puis raccordez-le à une source d'alimen- tation électrique de 12 V c.c. (positive en Bus TIN permanence). RJ-12 femelle Truma Combi 12 V c.c. Fig. 3 – Vue arrière...
  • Page 17: Installation

    Installation • Fixez le cadre du tableau de commande au mur à l'aide de 4 vis. Ø Maximum 0,134 po (3,5 mm) Fig. 4 – Vue de face • Accrochez la partie supérieure du tableau de commande dans le cadre au moyen des 2 verrous.
  • Page 18 Page intentionnellement laissée en blanc.
  • Page 19 Page intentionnellement laissée en blanc.
  • Page 20 En cas de problème, veuillez communiquer avec le Service après-vente (SAV) Truma au 855-558-7862 ou avec l'un de nos partenaires de service autorisés. Pour plus de détails, visitez www.truma.net. Ayez à portée de la main les numéros de modèle et de série (indiqués sur la plaque signalétique du générateur d'air chaud) au...
